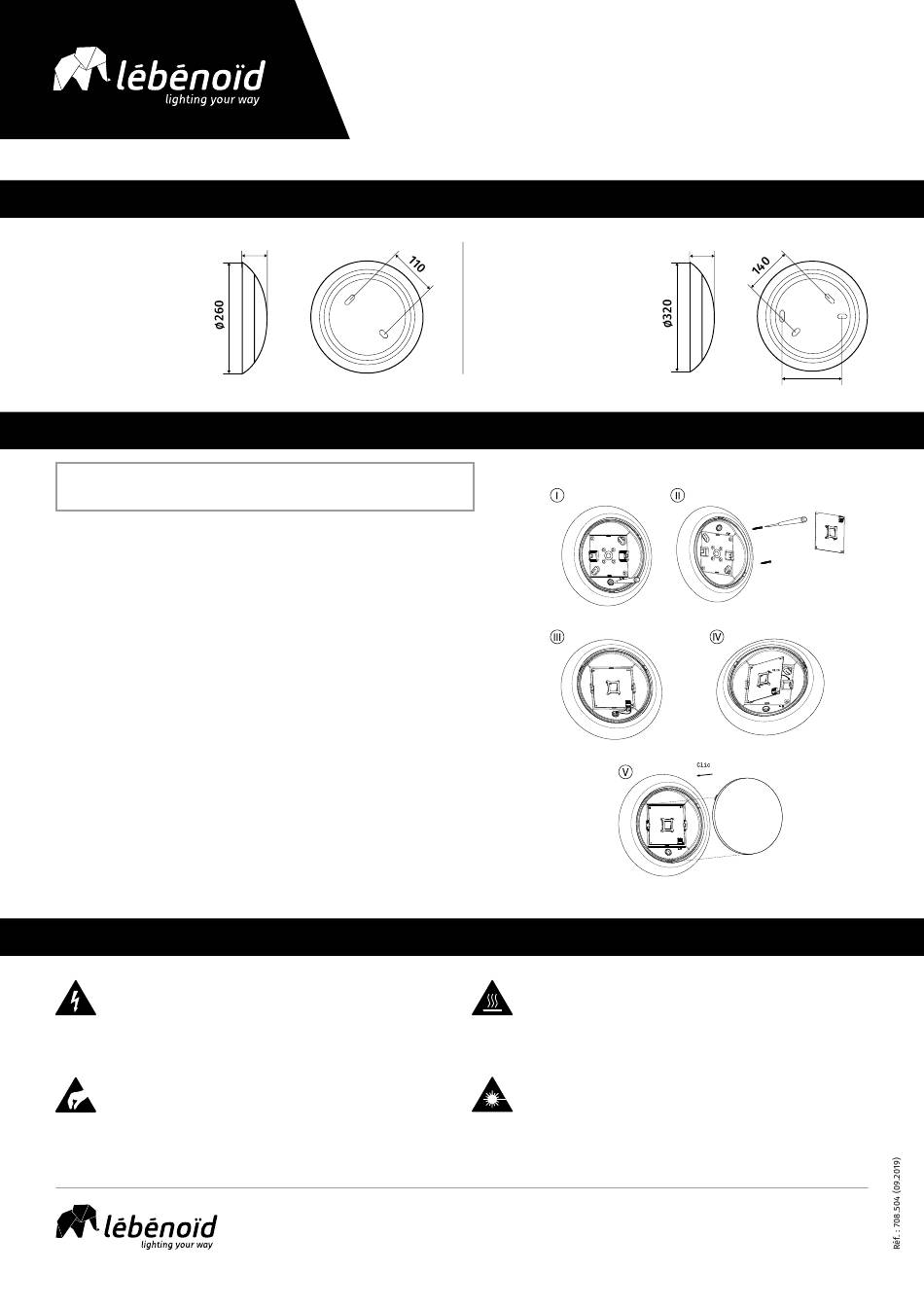

DIMENSIONS
Vernosc T1 et T1 HF
MONTAGE
Important
Les membranes passe-fils doivent être présentes et correctement percées.
1 Couper l'alimentation électrique avant toute intervention.
2 Éventuellement, percer le support de fixation.
3 P ercer le passe-fil à membrane à l'aide d'une pointe en métal (schéma I). NB :
ne pas couper la membrane avec un outil tranchant (ex. cutter).
4 F aire passer le câble d'alimentation à travers le passe-fils : la gaine ne doit pas
dépasser de plus d'1 cm.
5 F ixer le hublot sur le support de fixation à l'aide des 2 points de fixations prévus
à cet effet. Percer et fixer l'embase (schéma II). Les chevilles préconisées pour
l'installation sont des chevilles universelles nylon compatibles avec tous les
matériaux pour vis diamètre 3.5 mm.
6 Placer la platine LED sur l'embase en positionnant le bornier d'alimentation en
bas à droite (schéma III).
7 Raccorder les conducteurs au bornier d'alimentation présent sur la platine LED
(Cf. chapitre "Câblages" au recto) (schéma IV). Les fils de branchement doivent
être dénudés sur 7 à 10 mm pour les fils rigides de section 0.5 à 1.5 mm².
8 P ositionner le diffuseur sur l'embase (schéma V).
PRECAUTIONS D'USAGE
Chocs électriques
Source : la source lumineuse contenue dans ce luminaire ne doit
être changée que par le fabricant ou son agent de maintenance
ou une personne de qualification équivalente.
Décharges Electrostatiques (D.E.S)
Ce luminaire à LED comporte des systèmes électroniques
sensibles aux D.E.S. Utiliser des outils isolés et ne toucher
directement aucun composants internes du luminaire (platine
LES, LED, module électronique).
Notice d'installation
Vernosc T1/T1 HF et Vernosc T2/T2 HF
58
1, rue Monseigneur Ancel - 69800 Saint-Priest
Tél. : + 33 (0)4 72 11 39 90 - Fax : + 33 (0)4 72 11 39 99
Mail : contact@lebenoid.fr
Vernosc T2 et T2 HF
Brûlures
Avant toute intervention, il est demandé de couper l'alimentation
et de laisser la température des éléments chauds se stabiliser
au plus proche de la température ambiante (platine LED, LED,
module électronique).
Photobiologie
En cas d'absolue nécessité de procéder à une intervention
luminaire ouvert, sous tension et allumé, ne pas regarder
directement et avec insistance les LED.
58
200
