MONTAGE et CÂBLAGE
MONTAGE
Utilisez le gabarit de montage fourni et montez le détecteur en vous assurant que le bas du détecteur se
trouve à moins de 2 pouces du bas du linteau de la porte.
Reportez-vous à la note d'application 76.0035 si un IXIO Spacer est requis pour l'application donnée.
Acheminez le faisceau en vous servant de l'attache pour faisceau comme indiqué dans la vue éclatée de
l'illustration de montage.
La connectivité du détecteur (alimentation et relais) ne doit utiliser que le faisceau fourni.
L'alimentation du détecteur doit être fournie à partir d'une source d'alimentation de classe 2 limitée à 15 W.
Le bon fonctionnement du détecteur est contrôlé par le dispositif ou le système de la porte.
Le faisceau doit être acheminé séparément de tout câble secteur ou autre que classe 2 pour un fonctionnement correct ou doit être
évalué pour la tension de secteur, et des moyens de protection et de routage appropriés doivent être utilisés conformément aux codes

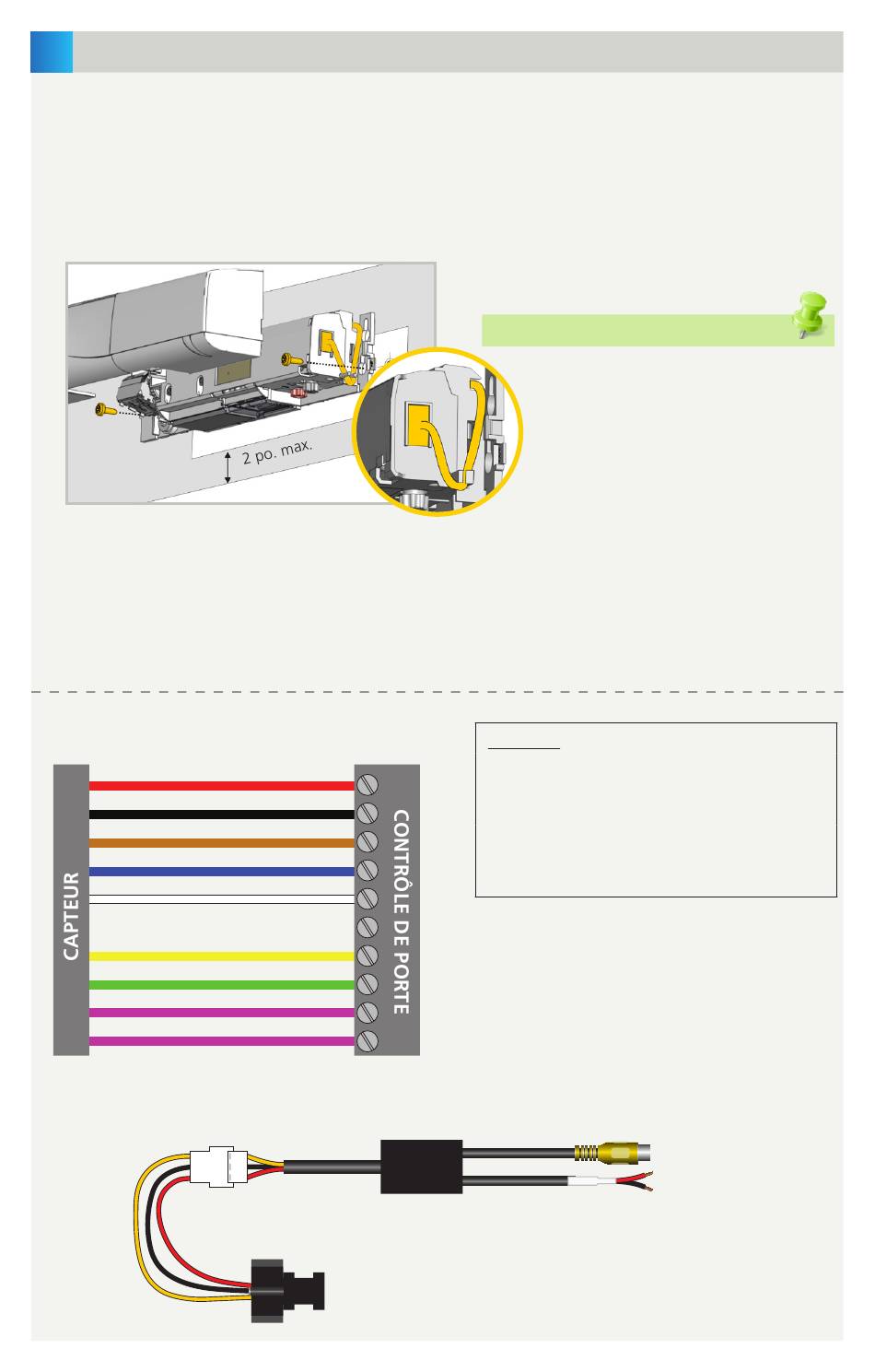

CÂBLAGE
ROUGE
NOIR
BRUN
BLEU
BLANC
JAUNE
VERT
POURPRE
POURPRE
CAMÉRA
Page 4 sur 12
nationaux et locaux pour éviter d'endommager le faisceau et / ou capteur IXIO.
ALIMENTATION
ALIMENTATION
ENTRÉE DE SÉCURITÉ
ENTRÉE DE SÉCURITÉ
ENTRÉE D'OUVERTURE
ENTRÉE D'OUVERTURE
ENTRÉE D'OUVERTURE
TEST SORTIE*
TEST SORTIE*
Le montage est compatible avec WIZARD.
VOLTAGE
Alimentation:
Test sortie:
* Le voyant DEL du détecteur clignote en ROUGE
pendant la communication de surveillance avec le
dispositif de commande de la porte. Cela indique
que la surveillance externe est fonctionnelle. La
fonctionnalité de surveillance doit être active sur le
détecteur, contrôle de porte, et les fils de surveillance
doivent être correctement connectés au dispositif de
commande de la porte.
Régulateur
de tension
12 – 24 VAC, 50/60 Hz
12 – 30 VDC
2.5 W (max)
Faible : < 1 V
Élevé : > 10 V (30 V max.)
Temps de réponse: typ. < 5 ms
RCA VIDEO OUT (femme)
ÉNERGIE
6 – 28 VAC ±10%
6.6 – 36 VDC ±10%
