- Page 1 Notice de montage Set pour montage en cascade RATIOfresh 500 2020/12 FR-XXX_RATIOfresh 500 set pour montage en cascade_TI-MA-BA-1WA10522 - 9964042942WAG01-mub-fr - V03...
-
Page 2: Table Des Matières
Dimensionnement et planification .................. 6 Montage et installation [Expert] ..................7 Dimensions set de montage RATIOfresh 500 ............... 7 Montage et mise en service des sets de commutation avec électrovannes à 2 voies . 11 Raccordement du régulateur FC4.13................15 Utilisation du régulateur FC4.13 ................. -
Page 3: Informations Générales
À propos de ce produit Avec le set pour montage en cascade deux modules d'ECS instantanée RATIOfresh 500 peuvent être mise en cascade. Utilisation conforme à l'emploi prévu Le set pour montage en cascade doit uniquement être utilisé... -
Page 4: Consignes De Sécurité
2 Consignes de sécurité 2 Consignes de sécurité L'installation et la mise en service ainsi que le raccordement des composants électriques exigent des connaissances spéciales qui correspondent à une formation professionnelle reconnue de mécanicien spécialisé dans le domaine de la technique sanitaire, du chauffage et de la climatisation ou à... -
Page 5: Description Du Produit

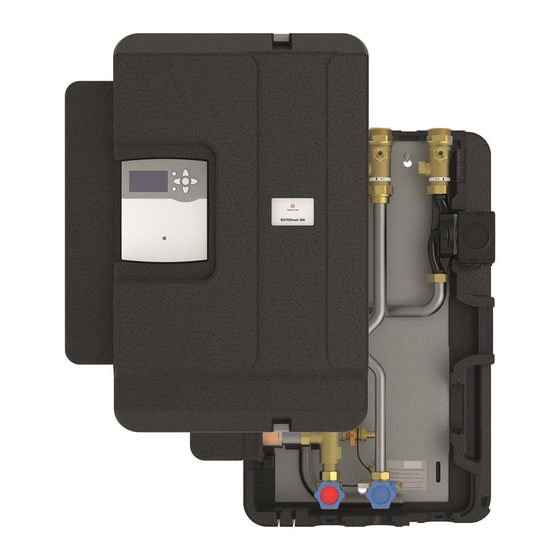

3 Description du produit 3 Description du produit Raccords 1 Côté primaire : Départ du ballon tampon 2 Côté primaire : Retour au ballon tampon 3 Côté secondaire : Entrée d'eau froide 4 Côté secondaire : Sortie d'eau chaude 5 Raccord circulation 2020/12 FR-XXX_RATIOfresh 500 set pour montage en cascade_TI-MA-BA-1WA10522 - 9964042942WAG01-mub-fr - V03... -
Page 6: Dimensionnement Et Planification
Il est interdit de raccorder le module d'ECS instantanée à un collecteur de chauffage. Exemple de montage RATIOfresh 500 en cascade avec 2 x RATIOfresh 500, avec set de montage, kit de circulation optionnel et kit de distribution retour FR-XXX_RATIOfresh 500 set pour montage en cascade_TI-MA-BA-1WA10522 - 9964042942WAG01-mub-fr - V03... -
Page 7: Montage Et Installation [Expert]
5 Montage et installation [Expert] 5 Montage et installation [Expert] Dimensions set de montage RATIOfresh 500 2020/12 FR-XXX_RATIOfresh 500 set pour montage en cascade_TI-MA-BA-1WA10522 - 9964042942WAG01-mub-fr - V03... - Page 8 Montez le rail supérieur au mur à l'aide de 4 vis (hauteur recommandée : 1,80 m). A l'aide du gabarit en carton de la station RATIOfresh 500 déterminez la position des trous de perçage et la distance entre le rail supérieur et inférieur.
- Page 9 5 Montage et installation [Expert] Insérez les 4 vis à tête rectangulaire dans le rail supérieur de manière à ce que la grande rondelle se trouve sur le côté extérieur du rail. Ajustez les vis à tête rectangulaire. Accrochez le premier module aux vis de manière à...
- Page 10 5 Montage et installation [Expert] 11. Procédez de la même manière pour fixer la deuxième station au mur. Il est impératif de respecter une distance de 175 mm entre les stations ! 12. Serrez les vis du deuxième module uniquement à la main car le module doit éventuellement encore être ajusté...
-
Page 11: Montage Et Mise En Service Des Sets De Commutation Avec Électrovannes À 2 Voies
5 Montage et installation [Expert] Montage et mise en service des sets de commutation avec électrovannes à 2 voies En cas de questions concernant les pièces de rechange requises pour votre installation, veuillez nous indiquer le numéro de série de la station (il se trouve en bas à droite sur la tôle de fixation dans la station). - Page 12 5 Montage et installation [Expert] Démarche pour un module : AVIS Utilisez les nouveaux joints fournis ! Serrez les raccords filetés d'abord à la main et ajustez les tubes afin d'assurer un montage exempt de toute tension. 1. Montez le tube court et droit (A) à la vanne à piston (1). 2.
- Page 13 5 Montage et installation [Expert] AVIS Utilisez les nouveaux joints fournis ! Serrez les raccords filetés d'abord à la main et ajustez les tubes afin d'assurer un montage exempt de tension. Vissez un tube court et droit sur le raccord de départ du module gauche d'ECS instantanée.
- Page 14 5 Montage et installation [Expert] 13. Vissez respectivement un tube court à simple courbure sur le raccord d'eau froide des modules d'ECS instantanée. Les ouvertures des tubes doivent montrer vers l'arrière. 14. Vissez les pièces en T aux extrémités du long tube droit. 15.
-
Page 15: Raccordement Du Régulateur Fc4.13
5 Montage et installation [Expert] Raccordement du régulateur FC4.13 Les figures suivantes illustrent le raccordement des vannes divisionnaires à 2 voies au régulateur ainsi que le raccordement des régulateurs les uns aux autres. AVERTISSEMENT Danger de mort par électrocution ! ... -
Page 16: Utilisation Du Régulateur Fc4.13
5 Montage et installation [Expert] Utilisation du régulateur FC4.13 Vous trouvez une description détaillée de la mise en service du régulateur dans la notice du régulateur (voir page 36/37). FR-XXX_RATIOfresh 500 set pour montage en cascade_TI-MA-BA-1WA10522 - 9964042942WAG01-mub-fr - V03 2020/12... - Page 17 5 Montage et installation [Expert] Si non seulement la vanne d'inversion mais également la vanne à 3 voies pour la stratification de retour doit être raccordée, dupliquez L‘ à l'aide d'une borne WAGO (voir exemple). 2020/12 FR-XXX_RATIOfresh 500 set pour montage en cascade_TI-MA-BA-1WA10522 - 9964042942WAG01-mub-fr - V03...
-
Page 18: Volume De Livraison
! Le numéro de série se trouve en bas à droite sur la tôle de fixation de la station. Vue éclatée RATIOfresh 500 FR-XXX_RATIOfresh 500 set pour montage en cascade_TI-MA-BA-1WA10522 - 9964042942WAG01-mub-fr - V03... -
Page 19: Données Techniques
7 Données techniques 7 Données techniques Données de fonctionnement Vanne divisionnaire à 2 voies Niveau de protection IP 44 (norme IEC 529) Tension nominale 230 V AC Pression nominale PN 10 Température maximale du fluide 110 °C Vitesse de réglage 12 sec / 90°... -
Page 20: Protocole De Mise En Marche
⃞ Testés Le fonctionnement en cascade est-il activé dans les régulateurs ? ⃞ Testé Installateur Date, signature Wagner Solar GmbH www.wagner-solar.com Sonnenallee 2 Tel.: +49 (0) 6421 8007 - 0 D-35274 Kirchhain, Allemagne Fax: +49 (0) 6421 8007 - 22...
