La longueur totale du câble, entre le capteur et le démodulateur représente une « longueur électrique »; à savoir que chaque
système est calibré dans le laboratoire CEMB pour une longueur totale de câble donnée ; aussi, toute variation de celle-ci
sur un système calibré donne lieu à des erreurs de mesure.
La longueur totale de la connexion capteur-démodulateur doit par conséquent être définie à l'avance en fonction des besoins
d'installation.

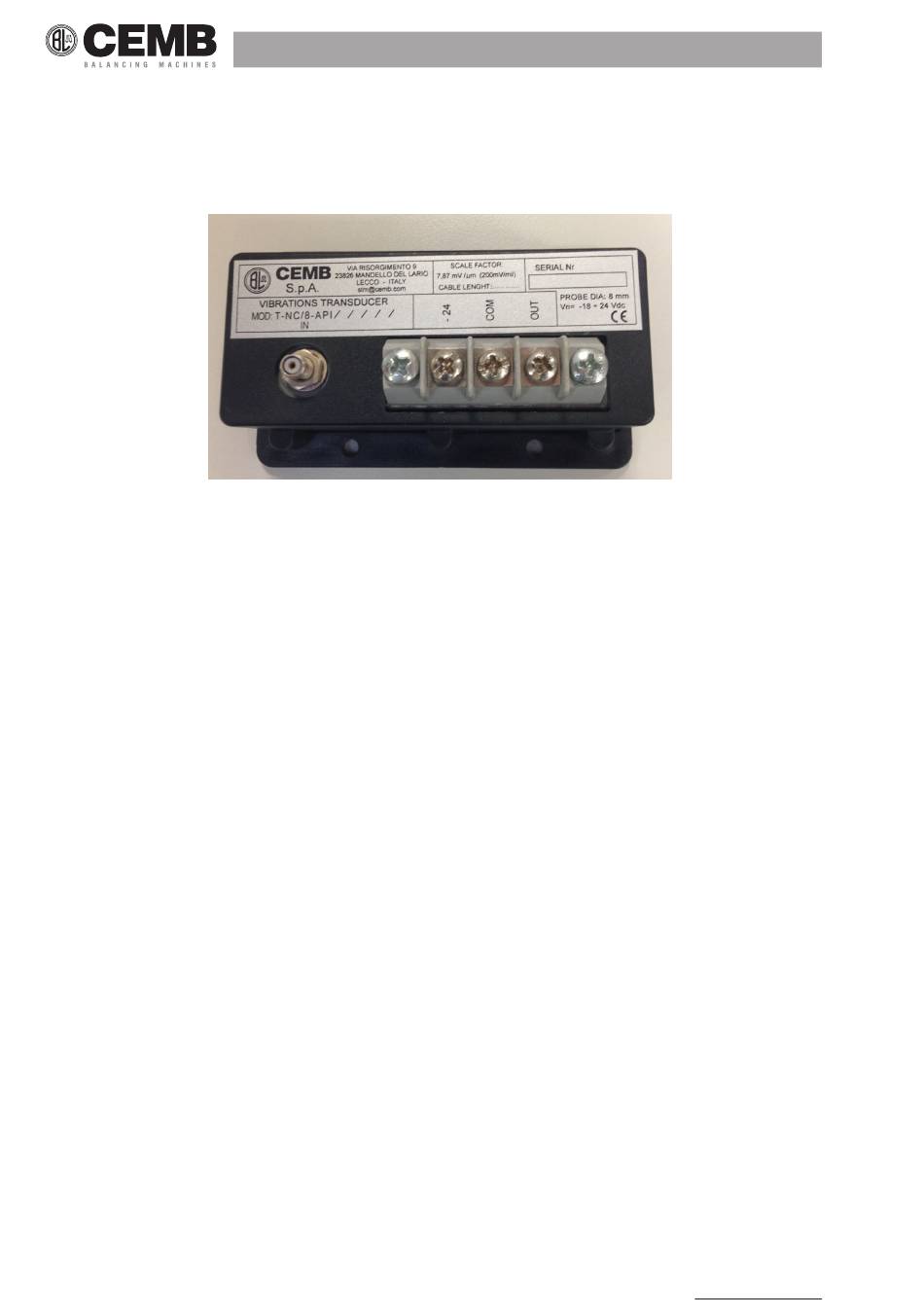

Démodulateur
Le démodulateur fournit en sortie un signal à tension proportionnelle à la position correspondante du capteur cible.
L'électronique est installée dans une enveloppe et englobée dans une résine spéciale.
2.
p
rIncIpe de fonctIonnement et applIcatIons types
Les capteurs de type inductif à courants parasites (eddy current) fonctionnent à travers la production d'un champ électro-
magnétique à haute fréquence qui à son tour génère des courants parasites, induits dans la cible. Les courants parasites
induits génèrent une variation d'impédance dans la sonde qui, mesurée et linéarisée par une électronique prévue à cet effet,
est convertie en un signal proportionnel à la distance de la cible. La cible doit être nécessairement constituée d'un matériau
conducteur et les variations de matériau produisent des différences de mesure, aussi le démodulateur est étalonné pour un
matériau spécifique.
En règle générale, le capteur doit être placé face à une pièce en matériau ferreux ; l'anisotropie de la pièce rotative, les
chromages, la rugosité des surfaces, etc., peuvent causer des erreurs importantes.
Les applications types du dispositif sont les suivantes:
•
mesure de vibrations relatives entre arbre et roulement sur des installations qui requièrent un contrôle continu y compris
dans les conditions d'utilisation exposant aux plus fortes sollicitations.
•
contrôle du déplacement d'une surface métallique en mouvement (par exemple la mesure des déplacements axiaux ou
différentiels).
Le transducteur fournit une sortie analogique proportionnelle à la distance et peut être relié à des cartes d'acquisition et
d'analyse (CEMB TDSP par exemple).
