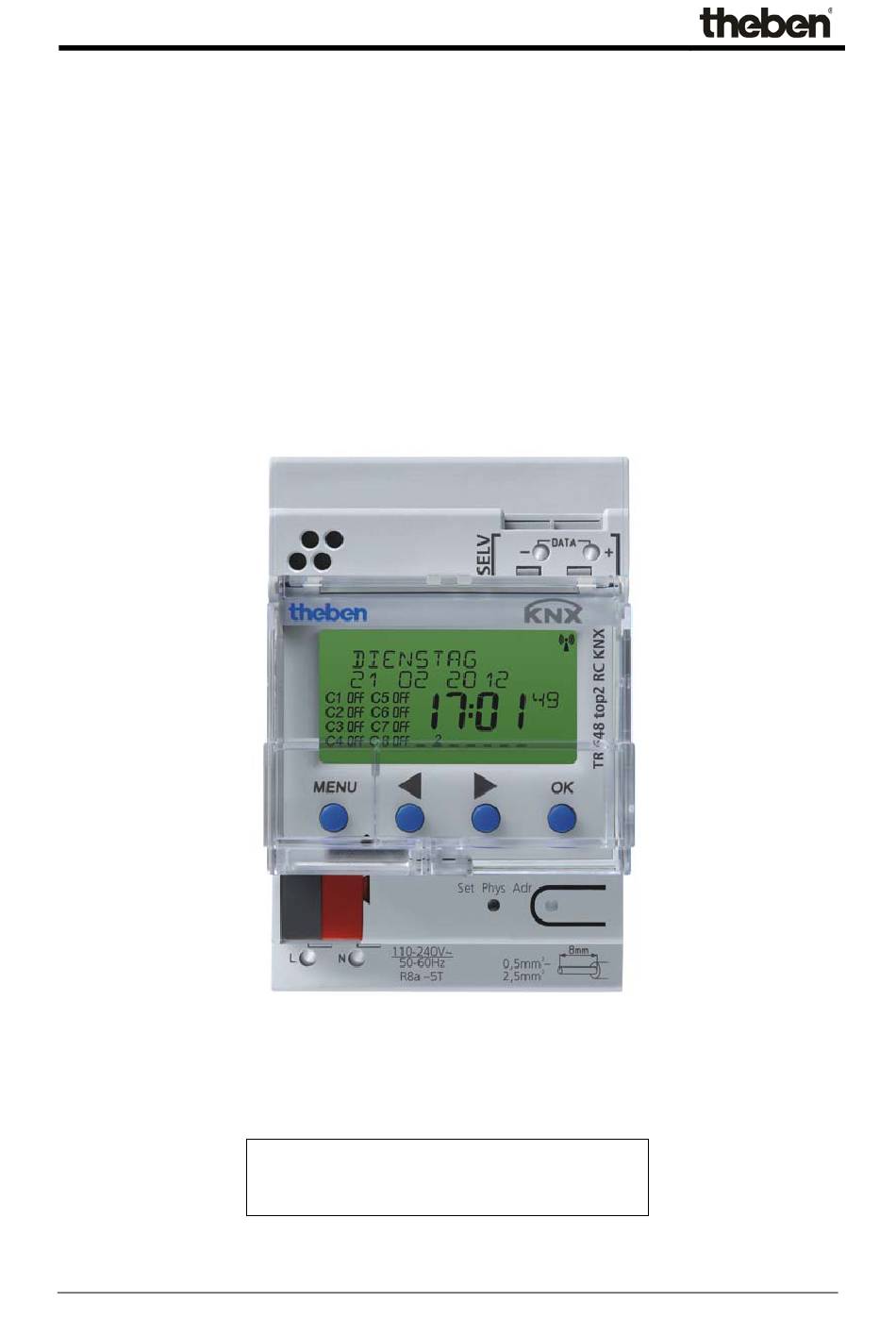

Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX
Horloges programmables annuelles
TR 648 top2 RC-DCF KNX
Version : mars 14 (sous réserve de modifications)
à 8 canaux
TR 648 top2 RC KNX
TR 648 top2 RC KNX
TR 648 top2 RC-DCF KNX
6489212
6489210
Page
1
64
de

Publicité

Table des Matières
loading

Manuels Connexes pour Theben TR 648 top2 RC KNX

Sommaire des Matières pour Theben TR 648 top2 RC KNX

  • Page 1 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX Horloges programmables annuelles à 8 canaux TR 648 top2 RC KNX TR 648 top2 RC-DCF KNX TR 648 top2 RC KNX 6489212 TR 648 top2 RC-DCF KNX 6489210 Version : mars 14 (sous réserve de modifications)

  • Page 2: Table Des Matières

    Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX Table des matières Fonctionnalités ........................3 Particularités ......................3 Caractéristiques techniques ....................4 Le programme d'application « TR 648 top2 RC » ............5 Sélection dans la base de données produits ............5 Objets de communication ..................

  • Page 3: Fonctionnalités

    Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX 1 Fonctionnalités • 8 canaux • 800 heures de commutation • 15 programmes hebdomadaires • Programme journalier, hebdomadaire, annuel • 16 programmes spéciaux avec Durée MARCHE / Durée ARRÊT à sélectionner via objet •...

  • Page 4: Caractéristiques Techniques

    Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX 2 Caractéristiques techniques Tension du bus, ≤ 12 mA Tension de service KNX Tension de service 110–240 V CA Fréquence 50 - 60 Hz Consommation propre 1 W typ. Consommation en veille 0,8 W mini.

  • Page 5: Le Programme D'application « Tr 648 Top2 Rc

    Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX 3 Le programme d'application « TR 648 top2 RC » 3.1 Sélection dans la base de données produits Fabricant Theben AG Famille de produits Horloge programmables Horloge annuelle programmable à 8 canaux Type de produit TR 648 top2 RC V1.0...

  • Page 6: Objets De Communication

    Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX 3.2 Objets de communication Tableau 2 Type N° Nom de l'objet Fonction Flags 3 octets envoyer K L - T 10 001 Heure locale 3 octets recevoir K L E - 10 001 3 octets...
  • Page 7 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX Suite : Type N° Nom de l'objet Fonction Flags 1 bit Commutation K L - T 1 001 2 bit Priorité K L - T 2 001 1 octet Commande progressive K L - T...
  • Page 8 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX Suite : Type N° Nom de l'objet Fonction Flags 2 octets 0..65535 K L E - 7 001 2 octets EIS 5 K L E - C9 Commutateur à seuil entrée 1 octet Pourcentage K L E -...
  • Page 9 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX Suite : Type N° Nom de l'objet Fonction Flags 1 bit commuter K L - T 1 001 1 octet C13 1 Module logique Commande progressive K L - T 5 010 2 bit Priorité...

  • Page 10: Description Des Objets

    Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX 3.2.1 Description des objets 3.2.1.1 Heure et date • Objet 0 « Heure locale » Comme objet d'envoi : Envoie l'heure actuelle au format DPT 10 001, soit sur demande uniquement, soit cycliquement, soit à...
  • Page 11 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX • Objet 4 « Demande de l'heure » Tableau 6 Fonctionnement des objets Sens des données Heure et Date Recevoir l’heure et la date L'objet envoie une demande d'heure à la commande progressive du bus, par ex.

  • Page 12: Canaux De Commutation C1

    Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX 3.2.1.2 Canaux de commutation C1..C8 • Objets 7 « C1.1, canal de commutation, commutation, priorité, commande progressive, pourcentage, mode de fonctionnement CVC, température en °C, température en K, scénario » C’est le premier objet de sortie d’un canal de commutation La fonction de l’objet dépend du type de télégramme sélectionné...
  • Page 13 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX • Objet 8 « C1.2 canal de commutation, commutation, priorité, commande progressive, pourcentage, mode de fonctionnement CVC, température en °C, température en K, scénario » C’est le deuxième objet de sortie d’un canal de commutation La fonction de l’objet dépend du type de télégramme sélectionné...
  • Page 14 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX • Objet 10 « C1 Canal de commutation, programme spécial » Un programme spécial peut être activé via l'objet. Pour cela, le numéro du programme souhaité est transmis. Avec le numéro de programme 0, le programme spécial est désactivé...

  • Page 15: Commutateur À Seuil C9

    Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX • Objet 13 « Mise à zéro du service, Mise à zéro heures de fonctionnement » Uniquement disponible lorsque la fonction de compteur d'heures de fonctionnement a été activée Fonction Utilisation...
  • Page 16 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX • Objet 65 « C9.1 Commutateur à seuil, commuter / commande progressive / priorité » C’est le premier objet de sortie du canal de valeur seuil. La fonction de l’objet dépend du type de télégramme sélectionné (cf.

  • Page 17: Module Logique C13

    Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX 3.2.1.4 Module logique C13..C18 • Objet 79 « C13 Module logique, entrée logique 1 dans la fct ET / OU / OU excl. » Premier objet d'entrée du module logique. •...
  • Page 18 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX • Objet 84 « C13.1 Module logique, commuter / commande progressive / priorité » C’est le premier objet de sortie du module logique. La fonction de l’objet dépend du type de télégramme sélectionné (cf.

  • Page 19: Paramètres

    Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX 3.3 Paramètres 3.3.1 Pages de paramètres Tableau 11 Fonction Description Généralités Sélection des canaux nécessaires Date et heure Réglages pour envoi / réception de l'heure / la date et sélection de l'antenne.

  • Page 20: Description Des Paramètres

    Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX 3.3.2 Description des paramètres Les réglages qui entraînent l'affichage d'autres pages ou fonctions sont identifiés par .. . Exemple : oui.. / non 3.3.2.1 La page de paramètres « Généralités » Tableau 12 Désignation Valeurs...
  • Page 21 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX 3.3.2.2 La page de paramètres « Date et heure » Tableau 13 Désignation Valeurs Description Fonctionnement des Envoyer l'heure et la date Si l’on choisit « envoyer », l’horloge objets Heure et Date peut envoyer l’heure actuelle et la date sur le bus aussi bien cycliquement que...
  • Page 22 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX 3.3.2.3 Les pages de paramètres « Canal de commutation C1..C8 : fonction » Les canaux de commutation sont activés sur la page de paramètres Généralités. Selon la fonction réglée, différents paramètres sont disponibles. Tableau 14 Désignation Valeurs...
  • Page 23 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX Suite : Désignation Valeurs Description Télégramme Type de télégramme pour le premier objet de sortie en cas de canal activé Pour le type de télégramme Instruction MARCHE ARRÊT de commutation.
  • Page 24 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX Suite : Désignation Valeurs Description Télégramme Type de télégramme pour le premier objet de sortie en cas de canal désactivé. Pour le type de télégramme Instruction MARCHE ARRÊT de commutation.
  • Page 25 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX Suite : Désignation Valeurs Description Type de télégramme Instruction de commutation 1 bit MARCHE / ARRÊT C1.2 Valeur Valeur entre 0 et 255 Pourcentage Pourcentage 0..100 % Mode de fonctionnement CVC Envoyer mode de fonctionnement CVC (HVAC).
  • Page 26 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX Suite : Désignation Valeurs Description Télégramme Type de télégramme pour le deuxième objet de sortie en cas de canal désactivé MARCHE Pour le type de télégramme Instruction de commutation.
  • Page 27 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX 3.3.2.4 Les pages de paramètres « Fonction de verrouillage » La fonction de verrouillage est activée sur la page de paramètres Canal de commutation C1. Selon la fonction réglée, différents paramètres sont disponibles. Tableau 15 Désignation Valeurs...
  • Page 28 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX 3.3.2.5 La page de paramètres « Compteur d'heures de fonctionnement et service » Cette page s'affiche lorsque la fonction Activer le compteur d'heures de fonctionnement est sélectionnée sur la page de paramètres Canal de commutation Cx. Tableau 16 Désignation Valeurs...
  • Page 29 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX 3.3.2.6 Les pages de paramètres « Récupération heures de commutation » Ces pages permettent de déterminer si le statut actuel du cana doit de nouveau être envoyé (répétition de télégramme) après la survenance d'évènements déterminés (rétablissement de la tension du bus, interventions dans la mémoire du programme, etc.).
  • Page 30 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX Suite : Désignation Valeurs Description Après modification de Cela concerne les évènements suivants : • l'heure l'heure / la date a été réglée par le biais des objets •...
  • Page 31 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX Suite : Désignation Valeurs Description Après modification d'un Cela concerne les évènements suivants : • programme spécial un programme spécial a été lancé via l'objet. • un programme spécial a été lancé...
  • Page 32 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX 3.3.2.7 Les pages de paramètres « Canal à valeur seuil C9..C12 » Le bloc de canaux à valeur seuil forme une unité propre qui est totalement indépendante en interne des heures de commutation.
  • Page 33 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX Suite : Désignation Valeurs Description Paramètre pour objet de valeur seuil comptage 0..65535 Valeur seuil 1..65534 Valeur seuil souhaitée sous forme de Par défaut = 1000 chiffre de 2 octets de 1 à 65534. Hystérésis 1..65534 L'hystérésis empêche une commutation...
  • Page 34 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX 3.3.2.8 Les pages de paramètres « Objets » Ces pages permettent de paramétrer la réaction en cas de dépassement ou de sous-passement du seuil paramétré. Tableau 19 Désignation Valeurs Description...
  • Page 35 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX Suite : Désignation Valeurs Description Faut-il envoyer un Si oui est sélectionné, d'autres second télégramme ? paramètres et un deuxième objet d'envoi apparaissent. Ainsi, avec le même canal, il est possible d’envoyer simultanément 2 télégrammes différents.
  • Page 36 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX Suite : Désignation Valeurs Description Activer la fonction de Oui Afficher paramètre de verrouillage et verrouillage objet de verrouillage. non Aucun fonction de verrouillage. Télégramme de Verrouiller par un télégramme 1 = verrouiller verrouillage MARCHE...
  • Page 37 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX 3.3.2.9 Les pages de paramètres « Canal logique C13..C18 » Le bloc de canaux logiques forme une unité propre qui est tout d'abord totalement indépendante des heures de commutation. En cas de besoin, il peut toutefois être associé. Les canaux logiques peuvent ainsi être mis à...
  • Page 38 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX Tableau 20 Désignation Valeurs Description Type de fonction logique Choix de la fonction logique entre les tailles d'entrée d'1 bit (cf. ci-dessous) ET 2 à 4 entrées OU 2 à...
  • Page 39 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX Suite : Désignation Valeurs Description Taille d'entrée pour Cf. ci-dessus. 3ème objet d'entrée du canal entrée 3 Taille d'entrée pour entrée 1 Cf. ci-dessus. Taille d'entrée pour Cf.
  • Page 40 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX 3.3.2.10 Les pages de paramètres « Objets » Ces pages permettent de paramétrer la réaction en cas d'exécution / d'inexécution de la fonction logique. Tableau 21 Désignation Valeurs Description Type de télégramme...
  • Page 41 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX Suite : Désignation Valeurs Description Faut-il envoyer un Si oui est sélectionné, d'autres second télégramme ? paramètres et un deuxième objet d'envoi apparaissent. Ainsi, avec le même canal, il est possible d’envoyer simultanément 2 télégrammes différents.
  • Page 42 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX Suite : Désignation Valeurs Description Activer la fonction de Oui Afficher paramètre de verrouillage et verrouillage objet de verrouillage. non Aucun fonction de verrouillage. Télégramme de Verrouiller par un télégramme 1 = verrouiller verrouillage MARCHE...

  • Page 43: Annexe

    Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX 4 Annexe 4.1 Programmer les heures de commutation via le bus KNX Avec le logiciel pour ordinateur Obelisk, il est possible de programmer et de lire des programmes de commutation (également des programmes astronomiques) par le biais du bus KNX.

  • Page 44: Échange Des Données

    Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX 4.1.2 Échange des données Des données peuvent être échangées avec l'horloge via l'entrée de menu KNX. Entrée de menu Description Lecture Lit le programme de commutation (tous les programmes standard et spéciaux) et tous les réglages de l’horloge programmable (par ex.

  • Page 45: Conditions Préalables Pour La Transmission De Programme Knx

    Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX 4.1.3 Conditions préalables pour la transmission de programme KNX La communication de bus requiert l'installation du pilote Falcon (FalconRuntime_V20_ObeliskKNX.msi) . Ce programme se trouve sur le CD du logiciel Obelisk, sous le dossier « Driver ». ...

  • Page 46: Notice D'utilisation

    Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX 5 Notice d’utilisation Version : mars 14 (sous réserve de modifications) Page...
  • Page 47 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX Version : mars 14 (sous réserve de modifications) Page...
  • Page 48 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX Version : mars 14 (sous réserve de modifications) Page...
  • Page 49 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX Version : mars 14 (sous réserve de modifications) Page...
  • Page 50 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX Version : mars 14 (sous réserve de modifications) Page...
  • Page 51 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX Version : mars 14 (sous réserve de modifications) Page...
  • Page 52 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX Version : mars 14 (sous réserve de modifications) Page...
  • Page 53 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX Version : mars 14 (sous réserve de modifications) Page...
  • Page 54 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX Version : mars 14 (sous réserve de modifications) Page...
  • Page 55 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX Version : mars 14 (sous réserve de modifications) Page...
  • Page 56 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX Version : mars 14 (sous réserve de modifications) Page...
  • Page 57 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX Version : mars 14 (sous réserve de modifications) Page...
  • Page 58 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX Version : mars 14 (sous réserve de modifications) Page...
  • Page 59 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX Version : mars 14 (sous réserve de modifications) Page...
  • Page 60 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX Version : mars 14 (sous réserve de modifications) Page...
  • Page 61 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX Version : mars 14 (sous réserve de modifications) Page...
  • Page 62 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX Version : mars 14 (sous réserve de modifications) Page...
  • Page 63 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX Version : mars 14 (sous réserve de modifications) Page...
  • Page 64 Horloges programmables annuelles à 8 canaux TR 648 top2 RC / -DCF KNX Version : mars 14 (sous réserve de modifications) Page...
