FCTHX
TRANSMETTEUR INTELLIGENT DE
TEMPÉRATURE ET D'HUMIDITÉ
CÂBLAGE ET RACCORDEMENTS
PRUDENCE
INSTRUCTIONS DE MONTAGE EN ÉTAPES
MIW-FCTHX-FR-000 - 19 / 08 / 2021
Code d'article
FCTHF
V+
18—34 VCC
V
Masse
A
/B
Ao
GND
Bornier à contacts à ressort, secteur du câble: 2,5 mm
Raccordements
La version -F du produit ne convient pas pour une connexion à 3 fils. Il a des masses
séparées pour l'alimentation et la sortie analogique. Relier les deux masses
ensemble peut entraîner des mesures incorrectes. Un minimum de 4 fils est requis
pour connecter des capteurs de type -F.
La version -G est conçue pour une connexion à 3 fils et dispose d'une 'terre
commune'. Cela signifie que la masse de la sortie analogique est connectée de
manière interne à la masse de l'alimentation. Pour cette raison, les types -G
et -F ne peuvent pas être utilisés ensemble sur le même réseau. Ne raccordez
jamais la masse commune d'articles de type G avec d'autres appareils alimentés
par courant continue (DC). Cela pourrait causer des dommages permanents aux
appareils connectés.
Avant de commencer le montage, veuillez lire attentivement les 'Mesures de sécurité
et de précaution'. Ensuite suivez les étapes de montage suivantes:
Montage encastré
1.
Déconnectez la tension d'alimentation.
2.
Retirez le couvercle du boîtier externe et sortez le boîtier interne afin de pouvoir
le connecter facilement.
3.
Raccordez les câbles selon le schéma (Voir Fig. 1).

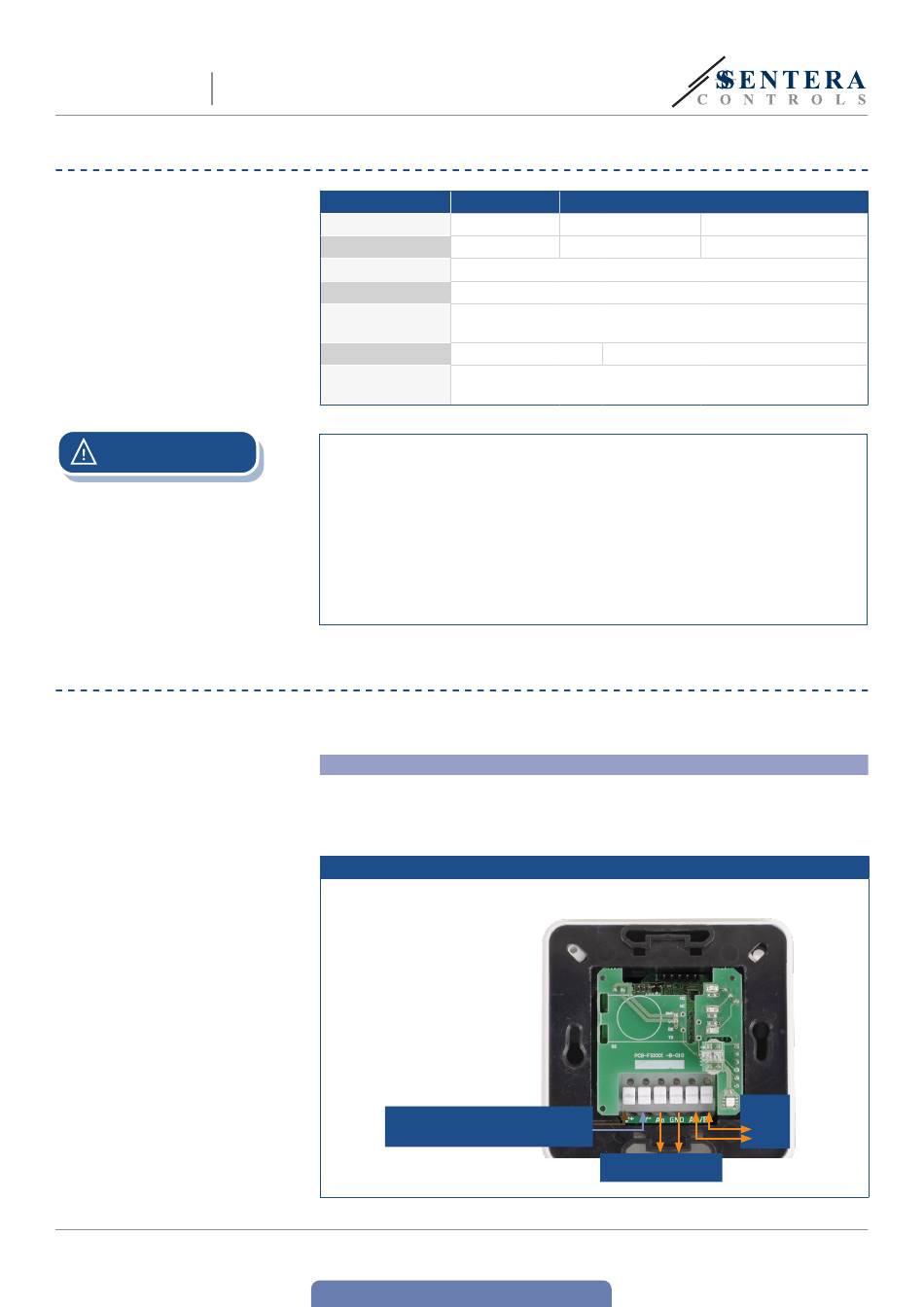

Fig. 1 Câblage et raccordements
Alimentation:
FCTHF: 18—34 VCC
FCTHG: 18—34 VCC / 15—24 VCA ±10 %
www.sentera.eu
Retour à la Table des matières
18—34 VCC
Masse Commune
Modbus RTU (RS485), signal A
Modbus RTU (RS485), signal /B
Sortie analogique / modulante - T ou Hr
(0—10 VCC / 0—20 mA / PWM)
Masse
Masse Commune
5 mm; câble blindé
Sortie analogique /
modulante (PWM)
FCTHG
15—24 VCA ±10 %
CA ~
; pas
2
Modbus
RTU
/B
A
6 - 10
