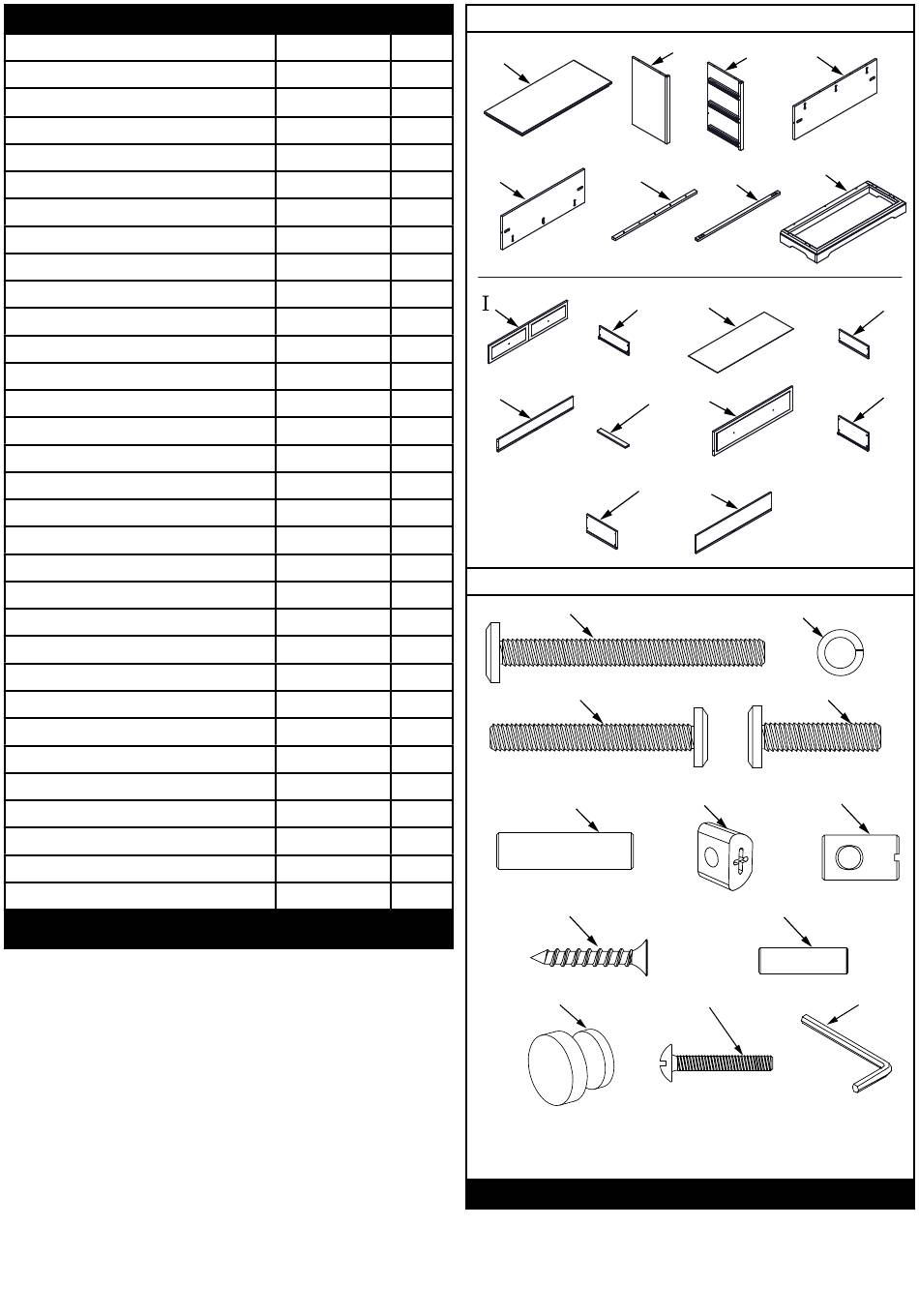

LISTE DES PIÈCES
Part Description
A. Un Haut
B. Panneau d'extrémité gauche
C. Panneau d'extrémité droite
D. Dos (haut du dos)
E. Dos (bas du dos)
F. Rail avant supérieur
G. Rail avant
H. Assemblage de la base
I. Face avant du tiroir supérieur
J. Côté du tiroir supérieur - gauche
K. Fond de tiroir
L. Côté tiroir supérieur - Droite
M. Tiroir supérieur arrière
N. Rail de support de tiroir
P. Tiroir inférieur avant
Q. Côté du tiroir inférieur - gauche
R. Côté inférieur du tiroir - Droite
S. Tiroir inférieur arrière
T. Boulon à tête Allen 6 mm x 58 mm
U. Rondelle Lock
V. Boulon à tête Allen 6 mm x 45 mm
W. Boulon à tête Allen 6 mm x 25 mm
X. Goupille cylindrique 8 mm x 30mm
Y. Connecteur demi-lune
Z. Écrou De Connecteur Mixte
AA. Vis à tête plate
BB. Goupille cylindrique 6 mm x 20 mm
CC. Bouton de tiroir.
DD. Vis de machine à bouton
EE. Clé Allen
PRÉPARATION
Retirez délicatement et exposer tout le matériel et les pièces.
Vérifier les quantités et correspondre à la liste des pièces.
Construisez des meubles sur un sol plat et uniforme.
Note: pendant le processus d'assemblage chaque fois utilisant
des vis ou des boulons, vérifier chacun avec la liste des pièces
par lettre et l'identification de la taille. Placez chaque vis ou
boulon sur le schéma de l'élément qui est esquissé taille
réelle. Veillez à utiliser la bonne taille spécifiée dans les
directions d'assemblage. Si des pièces sont manquantes ou
brisées ou si vous avez besoin d'aide avec l'ensemble NE PAS
retourner votre produit au distributeur. S'il vous plaît
identifier la cage par le numéro de modèle identification gravé
sur l'ensemble lorsque vous appelez ou écrivez des
Foundations. Prenez note de tous numéros d'identification et
comprennent cette information avec votre demande.
Ne pas remplacer les pièces!
Part Number
Qty.
23102047
1
23102048
1
23102049
1
23102050
1
23102051
1
23102052
1
23102053
3
23102054
1
23102055
1
23102004
1
23102056
3
23102005
1
23102057
1
23102006
3
23102058
2
23102007
2
23102008
2
23102059
2
11201337
4
11201191
7
11201338
18
11201339
3
11201224
20
11201189
18
11200330
4
11201226
27
11201193
12
11201184
6
11201194
6
11201223
1
12
Parties de Meubles
A
E
F
J
M
R
AB20379_G2
Crèche Parties
T x 4
V x 18
Y x 18
X x 20
AA x 27
CC x 6
DD x 6
AB20379_G3
OUTILS SUGGÉRÉS
# 2 Moyen tournevis droit
C
D
B
H
G
K
P
N
S
U x 7
W x 3
Z x 4
BB x 12
L
Q
EE
