SMT-D-4P-EM

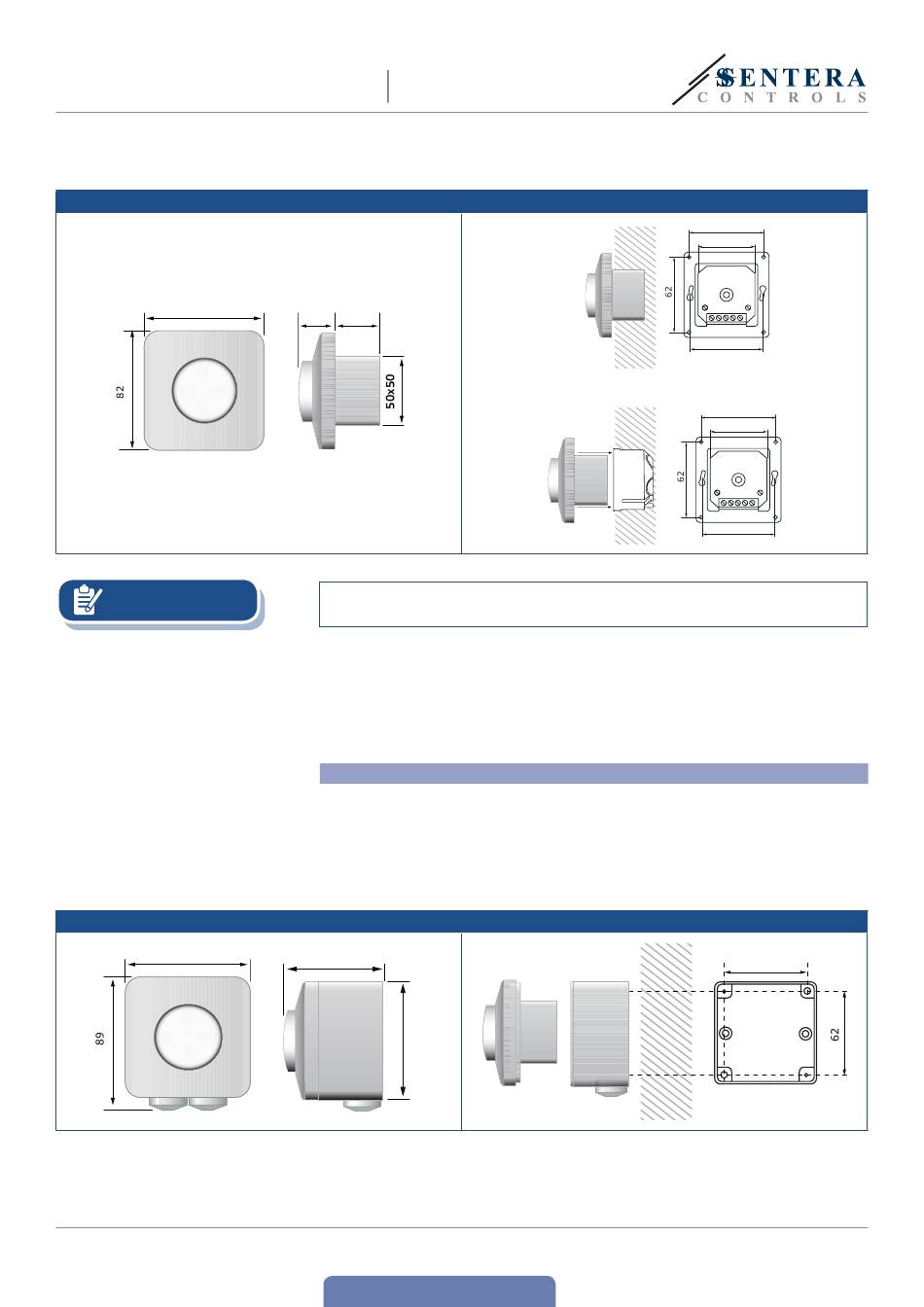

Fig. 2 Dimensions de montage – montage encastré
82
NOTE
Fig. 3 Dimensions de montage – montage en saillie
82
MIW-SMT-D-4P-EM-FR-000 - 31 / 10 / 19
COMMUTATEUR DE
COMMANDE
4.
Montez l'enceinte interne à la paroi selon les dimensions de montage représentées
sur la Fig. 2.
26
33
Le bornier et les connexions doivent être placés face cachée.
5.
Réglez les potentiomètres de tension de sortie des positions 1 et 2 à l'aide d'un
tournevis plat. Voir Fig. 4.
6.
Replacer la couverture et fixez-la.
7.
Appuyez le bouton en place à la position «off».
8.
Mettez sous tension.
Pour montage en surface
1.
Enlevez le bouton en le tournant vers la droite, au-delà de la fin de l'arrêt et puis
tirez.
2.
Ouvrez le couvercle et dévissez l'écrou.
3.
Montez la clôture externe au mur par les vis et les chevilles appropriés (non livré).
Tenir compte des dimensions de montage illustrées dans la Fig. 3.
69
82
4.
Insérez les câbles dans les passe-câbles.
5.
Montez la clôture intérieure dans la clôture externe au moyen des vis et rondelles
fourni.
6.
Raccordez les câbles selon (Fig. 1), en utilisant l'information dans la section
www.sentera.eu
Retour à la Table des matières
62
50
60
62
50
60
62
6 - 7
