Manuel de montage Ecran de projection encastrable PREMIUM

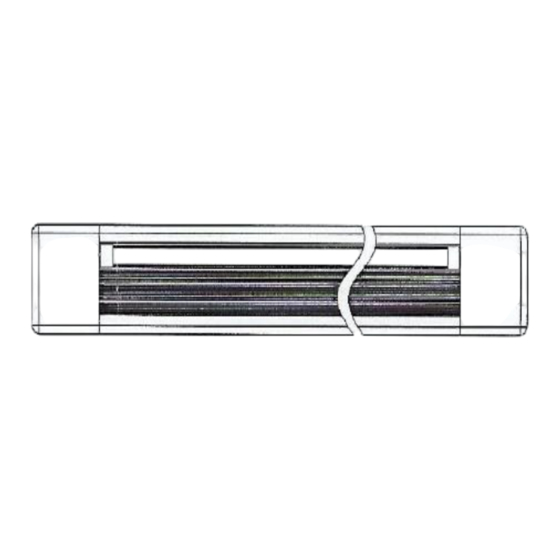

1. Présentation et dimensions du produit:
2. Accessoires:
Habillage latéral x 2
Support plafond x 2
Câble Trigger
Câble ordinateur
3. Procédure d'installation de votre écran:
Etape 1: Préparer l'espace dans votre faux-plafond pour accueillir votre écran de projection. Assurez-vous de
respecter ces dimensions: Longueur= Longueur du carter + 190 mm. Largeur: 135 mm.
Etape 2: Sur la partie supérieure du carter, dévissez les vis des deux platines latérales et faites-les coulisser vers
les extérieurs.
Etape 3: Percez 4 trous au plafond puis fixez les 2 supports en respectant ces dimensions:
Longueur= L+40mm x 94mm.
Etape 4: Présentez le carter de l'écran dans l'espace prévu, alimentation à gauche
Assurez-vous que les 4 tiges filetées passent correctement dans les trous des platines de fixation du carter.
Puis installez un écrou au bout de chaque tige afin d'ajuster le carter au niveau du faux-plafond.
Etape 5: Tournez les écrous pour obtenir un parfait ajustement horizontal de gauche à droite.
Etape 6: Installez les deux habillages latéraux pour parfaire votre installation.
alimentation à gauche
Tige filetée
Tige de butées
1m x 4
Interrupteur
Alimentation
Vis plafond x 4
Clé 5mm
Télécommande RF
Clé 8mm
