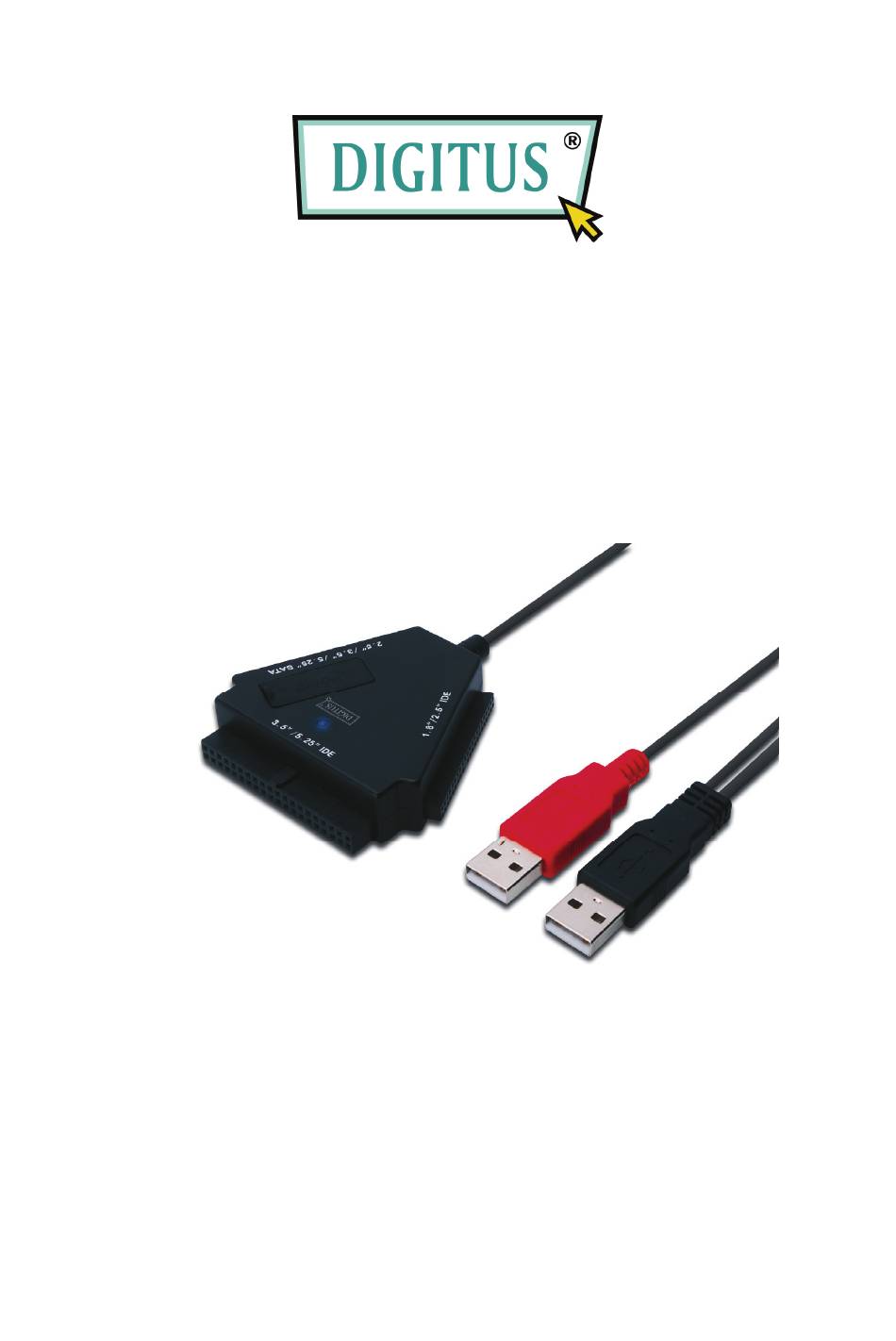

- Page 1 Guide d'utilisateur Câble adaptateur USB2.0 vers IDE et SATA Modèle : DA-70202...
-
Page 2: Avant-Propos

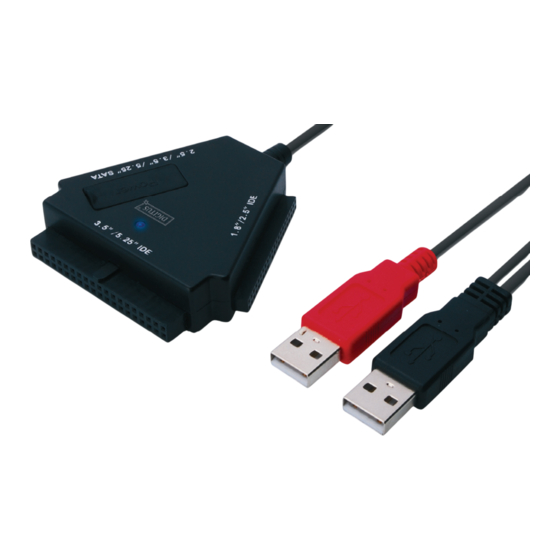

I. Avant-propos Nous vous remercions d'avoir acheté notre produit ! Nous avons voulu innover dans le stockage tout en offrant un maximum de sécurité et de confort. Le résultat est là avec une solution des plus performantes pour étendre la capacité de vos disques durs et améliorer la fiabilité... - Page 3 Connecteur d'alimentation Connecteur d'alimentation 4 broches USB2.0 (rouge) LED de mise sous tension/Fonctionnement- (bleu et rouge) Connecteur Connecteur IDE USB2.0 44 broches pour les disques durs Connecteur pour IDE 1,8/2,5 périphérique SATA pouces Connecteur IDE 40 broches pour les disques durs IDE 3,5/5,25 pouces Remarque : pour les périphériques IDE 3,5/5,25 pouces, la prise d'alimentation se branche directement sur le port...
-
Page 4: Installation Matérielle
V. Installation matérielle a. Connexion à un disque dur SATA 2,5 pouces Connecteur SATA b. Connexion à un disque dur IDE 2,5 pouces Connecteur IDE 44 broches Pour un disque dur SATA ou IDE 2,5 pouces, branchez directement le connecteur SATA ou le connecteur 44 broches sur le port approprié... - Page 5 c. Connexion à un disque dur SATA 3,5 pouces Disque dur SATA 3,5 pouces Alimentation 5V/12V (reportez-vous à la section VIII pour alimenter en courant depuis un ordinateur de bureau) d. Connexion à un disque dur IDE 3,5 pouces Alimentation Disque dur IDE 5V/12V 3,5 pouces...
-
Page 6: Installation Du Pilote
e. Connexion à un disque dur IDE 5,25 pouces Alimentation 5V/12V Pour un lecteur CD/DVD 5,25 pouces, branchez directement le connecteur 40 broches sur le port approprié à l'arrière du lecteur, puis branchez le connecteur de signal/données USB (noir) sur un port USB libre de l'ordinateur. -
Page 7: Une Source D'alimentation 5V/12V Est Nécessaire
VII. Une source d'alimentation 5V/12V est nécessaire : Pour connecter notre produit à un périphérique SATA 3,5/5,25 pouces (disque dur, lecteur de CD ROM, lecteur de DVD) ; Pour connecter notre produit à un périphérique IDE 3,5/5,25 pouces (disque dur, lecteur de CD ROM, lecteur de DVD) ;... -
Page 8: Alimentation Du Périphérique Depuis Un Ordinateur
VIII. Alimentation du périphérique depuis un ordinateur 1. Branchez votre DA-70202 sur un port USB libre de l'ordinateur. 2. Branchez le disque dur 3,5 pouces sur le port correspondant (SATA/IDE). 3. Branchez le connecteur d'alimentation pour alimenter en courant les périphériques mentionnés dans la section VII à partir de... -
Page 9: Bloc D'alimentation
Également pour les périphériques 5,25 pouces Branchez le connecteur 4 broches du bloc d'alimentation sur le DA-70202 (connecteur CC 4 broches) Bloc d'alimentation... - Page 10 Avis de non-responsabilité Nous nous réservons le droit de modifier toute information rapportée dans ce guide sans notification préalable. Le constructeur n'assume aucune représentation et aucune garantie sur le contenu de ce guide. Les informations portées dans ce guide sont destinées uniquement à...
