Sommaire des Matières pour autoXS Cric Compact
- Page 1 Cric Compact • Mode d‘emploi • Sécurité 00800 / 78747874 (gratuit, possibilité d’appeler depuis un mobile) flexxtrade@teknihall.fr N° d‘article : 5008467 AA 42/22 B MODE D‘EMPLOI ORIGINAL 2006050084678 AA 42/22 B FLX-KW-02 PO43030567 N° d‘article : 5008467...
-
Page 2: Table Des Matières
Sommaire Aperçu ..................3 Étendue de livraison / Pièces ........... 3 Informations générales ............4 Lire et conserver la notice d’utilisation ..........4 Explications des symboles ..............4 Sécurité ..................5 Utilisation conforme .................5 Consignes de sécurité ................6 Première mise en service ............11 Vérification du cric et de l'étendue de livraison ...... -
Page 3: Aperçu

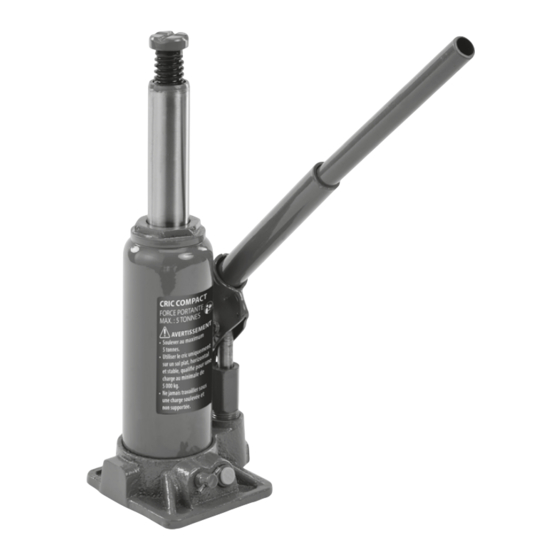

Aperçu Fig. A Étendue de livraison / Pièces Pièce d'appui (vis de rallonge) Piston élévateur Corps de pompe Support Soupape de décharge (en dessous du cache plastique rouge) Soupape de libération Barre du levier inférieure Barre du levier supérieure Bouchon de remplissage d'huile (non visible) -
Page 4: Informations Générales
IMPORTANT : CONSERVER POUR LECTURE ULTERIEURE Lire et conserver la notice d’utilisation Ce mode d‘emploi s‘applique au présent cric compact (ci-après dénommé « cric ») et contient des informations importantes relatives à son montage, sa mise en service et son maniement. -
Page 5: Sécurité
Ce symbole désigne la présence d‘informations utiles supplémentaires relatives à l‘utilisation et au maniement de l‘article. Déclaration de conformité (chapitre « Déclaration de conformité » ) : Les produits caractérisés par ce symbole s atisfont toutes les dispositions communautaires de l‘Espace économique européen devant être appliquées. -
Page 6: Consignes De Sécurité
Consignes de sécurité AVERTISSEMENT ! Risque de strangulation et d‘étouffement ! Lorsque des enfants jouent avec l‘emballage ou de petites pièces, ils peuvent s‘y empêtrer, les passer au-dessus de leur tête, les avaler et s‘étouffer ou s‘étrangler. – Ne pas laisser jouer les enfants avec le film d‘emballage. Les enfants peuvent se prendre dedans en jouant et s‘étouffer. - Page 7 – Étayer le véhicule avec des cales de la limite de charge requise et enlever le cric avant de commencer à travailler sur le véhicule. – Aucune personne ne doit se trouver sous le véhicule si celui-ci n‘est soutenu que par le cric. PRUDENCE ! Risque de blessures de personnes ! L‘utilisateur de ce cric doit être parfaitement familiarisé...
- Page 8 Si l'utilisateur répare le produit ou l'utilise incorrectement ou de manière non conforme, la garantie expire. – En cas de réparation, seules des pièces de rechange d'origine peuvent être utilisées pour ce cric. Le cric contient des pièces mécaniques importantes pour protéger le produit contre les dommages. –...
- Page 9 – Avant chaque utilisation du cric, s'assurer que les codes et marquages sont visibles et lisibles car ils contiennent des informations importantes. Si ces consignes manquent ou ne sont pas lisibles, contacter le fabricant par l'intermédiaire du S.A.V. indiqué sur la carte de garantie. –...
- Page 10 PRUDENCE ! Danger pour les enfants et les personnes à capacité physique, sensorielle ou mentale limitée (par exemple les personnes à mobilité réduite, les personnes âgées à capacité physique et mentale diminuée) ou les personnes sans expérience et sans connaissance (par exemple les adolescents). –...
-
Page 11: Première Mise En Service
– Ne pas utiliser pas le cric sur un bateau. Le véhicule devient instable. REMARQUE Risque de blessures ! Une manipulation incorrecte peut endommager le cric. – S‘assurer que le cric est toujours bien placé (pour les points de pose corrects du cric de votre véhicule, se reporter au mode d‘emploi de votre véhicule). -
Page 12: Généralités
2. Retirer le cric de l'emballage et vérifier si le produit ou les pièces du produit sont endommagés. Si c'est le cas, ne pas utiliser le cric. PRUDENCE ! Risque de blessures de personnes ! Le cric contient de petites pièces qui peuvent être avalées ou causer l‘asphyxie. -
Page 13: Placement Du Cric
2. Pour un véhicule à boîte automatique, placer le levier sur « Parking ». 3. En cas de boîte mécanique, enclencher la première vitesse. 4. Bloquer les roues qui ne doivent pas être levées avec des cales (les cales ne sont pas fournies). Placement du cric 1. -
Page 14: Abaissement Du Véhicule
AVERTISSEMENT ! Avant de commencer à travailler sur le véhicule, étayer toujours le véhicule au niveau des essieux. Abaissement du véhicule Laissez toujours descendre la charge levée lentement et régulièrement. Évitez tout abaissement brusque. Cela préserve les points de charnière et l’unité hydraulique, et prolonge la durée de vie du cric. -
Page 15: Dépannage
DÉPANNAGE Problème Causes possibles Remède Le cric ne Soupape de libération Fermer la soupape de soulève pas le ouverte. libération en la tournant véhicule / ne dans le sens des aiguilles peut pas d'une montre. soulever la Retirer éventuellement charge / ne peut la saleté... -
Page 16: Maintenance, Réparation Et Contrôle
Problème Causes possibles Remède Force de levage Niveau d‘huile bas. Faire l‘appoint de l‘huile faible. hydraulique. L‘huile est encrassée. Remplacer l‘huile. Soupape de Serrer la soupape de libération non fermée libération à fond . Retirer complètement. éventuellement la saleté. La pièce d'appui Air dans le système Retirer l‘air du système se déplace... -
Page 17: Appoint D'huile Hydraulique
– Si vous soupçonnez que le cric a été soumis à une charge inadmissible, le cric doit être vérifié immédiatement par le fabricant. Toujours utiliser une huile hydraulique de bonne qualité (SAE10 ou équivalent). Ne jamais mélanger ou utiliser différents types de liquide (par exemple, alcool, glycérine, produits de nettoyage, huile moteur ou huile encrassée). -
Page 18: Nettoyage Et Stockage
puis déplacer rapidement le levier de la pompe plusieurs fois vers le haut et vers le bas pour purger l'huile. Remettre en place le bouchon de remplissage et fermer la soupape de décharge. Le cric doit de nouveau fonctionner normalement. Si nécessaire, répéter l'opération. -
Page 19: Caractéristiques Techniques
CARACTÉRISTIQUES TECHNIQUES Réf. art. FLX-KW-02 Charge max. 5.000 kg Hauteur min. 195 mm Hauteur max. 380 mm Hauteur de levage 125 mm Réglage en hauteur 0–60 mm Volume d‘huile 130 ml Poids 3,3 kg Durée de vie 5 ans ÉLIMINATION Élimination de l'emballage Éliminer les différents éléments de l‘emballage en les triant. -
Page 20: Déclaration De Conformité
DÉCLARATION DE CONFORMITÉ... - Page 24 00800 / 78747874 (gratuit, possibilité d’appeler depuis un mobile) flexxtrade@teknihall.fr N° d‘article : 5008467 AA 42/22 B Importé par : Flexxtrade GmbH & Co. KG Hofstr. 64, 40723 Hilden Allemagne...
