5 DESCRIPTION SUCCINTE DE LA FACE AVANT

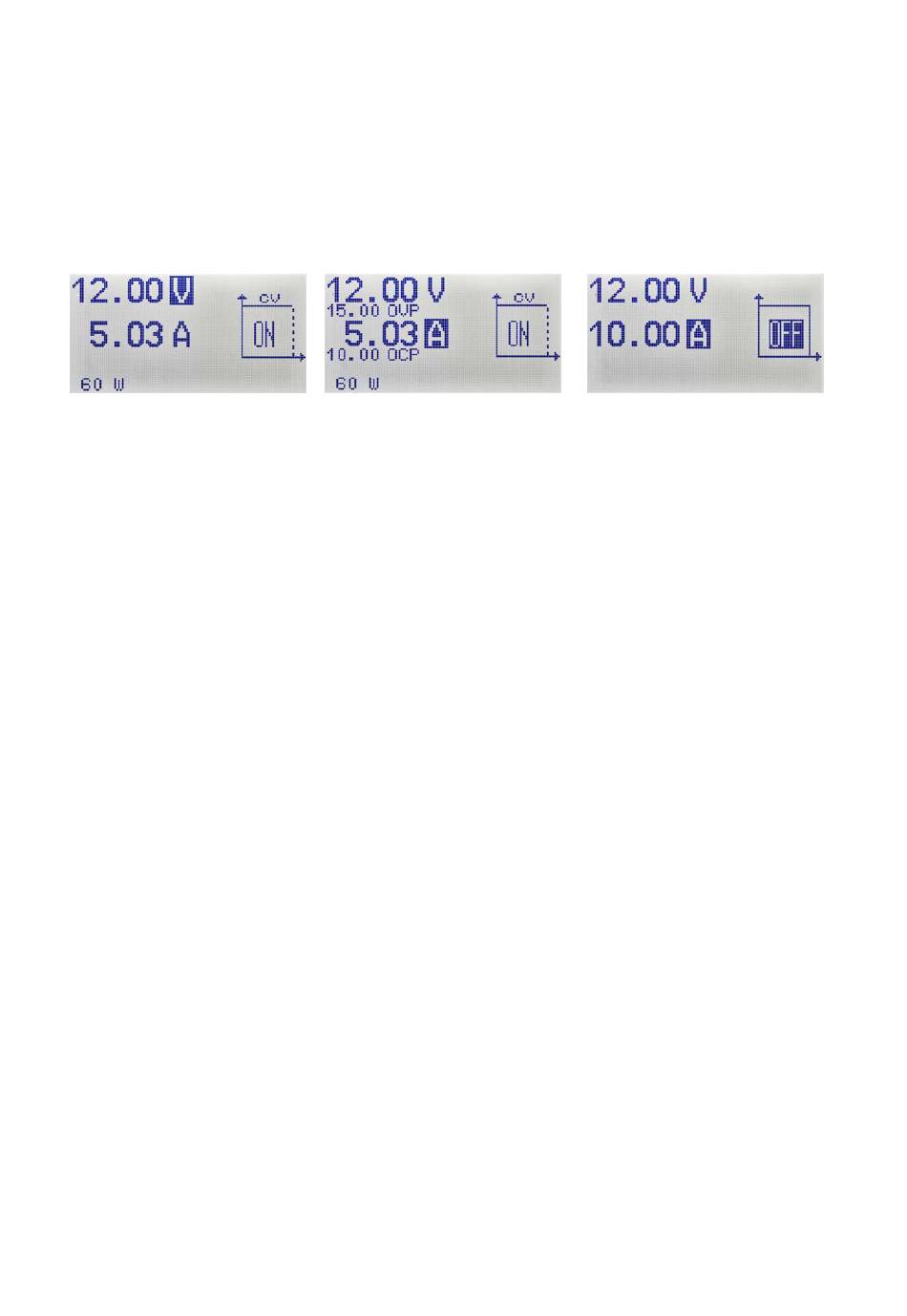

5.1 AFFICHEUR
L'afficheur (1) indique la valeur des consignes de réglage tension et courant, la puissance de
sortie, le mode de régulation en cours (CV ou CC) et l'état de la sortie (ON ou OFF).
Si la valeur des butées OVP et OCP sont inférieures aux maximums des réglages
(32.20 V et 20.50 A), elles seront affichées.
La mesure (Tension ou Courant) s'affiche à la place de la consigne si elle est différente. Un
simple appui sur les boutons de sélection V ou A permet d'afficher momentanément les
consignes.
5.2 CLAVIER DOUBLE FONCTION
Le clavier (2) permet de modifier directement les valeurs de consignes U et I et d'accéder
aux fonctions secondaires.
5.3 TOUCHES DE COMMANDE
Les touches (3) permettent la sélection de la consigne à modifier et la sélection de la double
fonction du clavier.
5.4 ON/OFF GÉNÉRAL
La touche (4) permet d'activer ou de désactiver la sortie.
5.5 MODE VEILLE
La touche (6) active le mode veille
5.6 TOUCHES DE REGLAGE ET DE NAVIGATION
Les touches [+] et [-] (5) permettent de modifier directement les valeurs de consignes U et I
ou de naviguer dans les fonctions secondaires avec menus.
5.7 SIGNAL SONORE
Signal bref de faible fréquence
Signal bref de moyenne fréquence
Signal long de grande fréquence
de
sécurité de l'alimentation.
5.8 DOUILLES DE SORTIE
Les douilles de sécurité Ø4mm (7) permettent respectivement, la connexion des sorties + et
– à une charge.
4000 4 356-03-21
: Détection de touches du clavier [0] à [9].
: Détection de touches de validation ou de fonction
([V], [A], [OK], ...)
: Détection d'une erreur de saisie ou un défaut
11
FRANÇAIS
