SYSTEMES DE VENTILATION DU FOUR

Voir le Fig. 8
Le tuyau d'aération du four peut atteindre un maximum de 6 mètres, via un mur extérieur. Il faut
être très prudent avec les maisons en bois.
Si le tuyau d'aération du four traverse un matériel combustible, il doit y avoir de l'air sur au moins
25 mm autour du tuyau et celui-ci doit être de préférence entouré de matériel isolant.
L'alimentation maximale du moteur, telle que calculée, doit être limitée à 24 V (DC), pour
bénéficier de conditions de fonctionnement idéales.
Calculer le voltage pour cette tuyauterie se fait comme suit :
1. Garder le tuyau dans une position la plus simple possible, éviter les virages.
2. Les " élévateurs verticaux" sont interdits.
3. Le tuyau doit être horizontal, légèrement en pente vers le ventilateur.
Minimum de 12 volts pour le premier mètre du tuyau d'aération avec 1 virage
1 volt de plus par mètre supplémentaire.
2 volt de plus par virage supplémentaire.
Maximum autorisé de 24 volts.
Minimum de 15 volts.
REMARQUE : DANS L'AERATION DU FOUR, IL FAUT FAIRE ATTENTION A UN
EMPLACEMENT SIMPLE DE LA TUYAUTERIE AFIN DE FACILITER LE NETTOYAGE.
TUYAU D'AÉRATION
DU FOUR
CÂBLE
D'ALIMENTATION

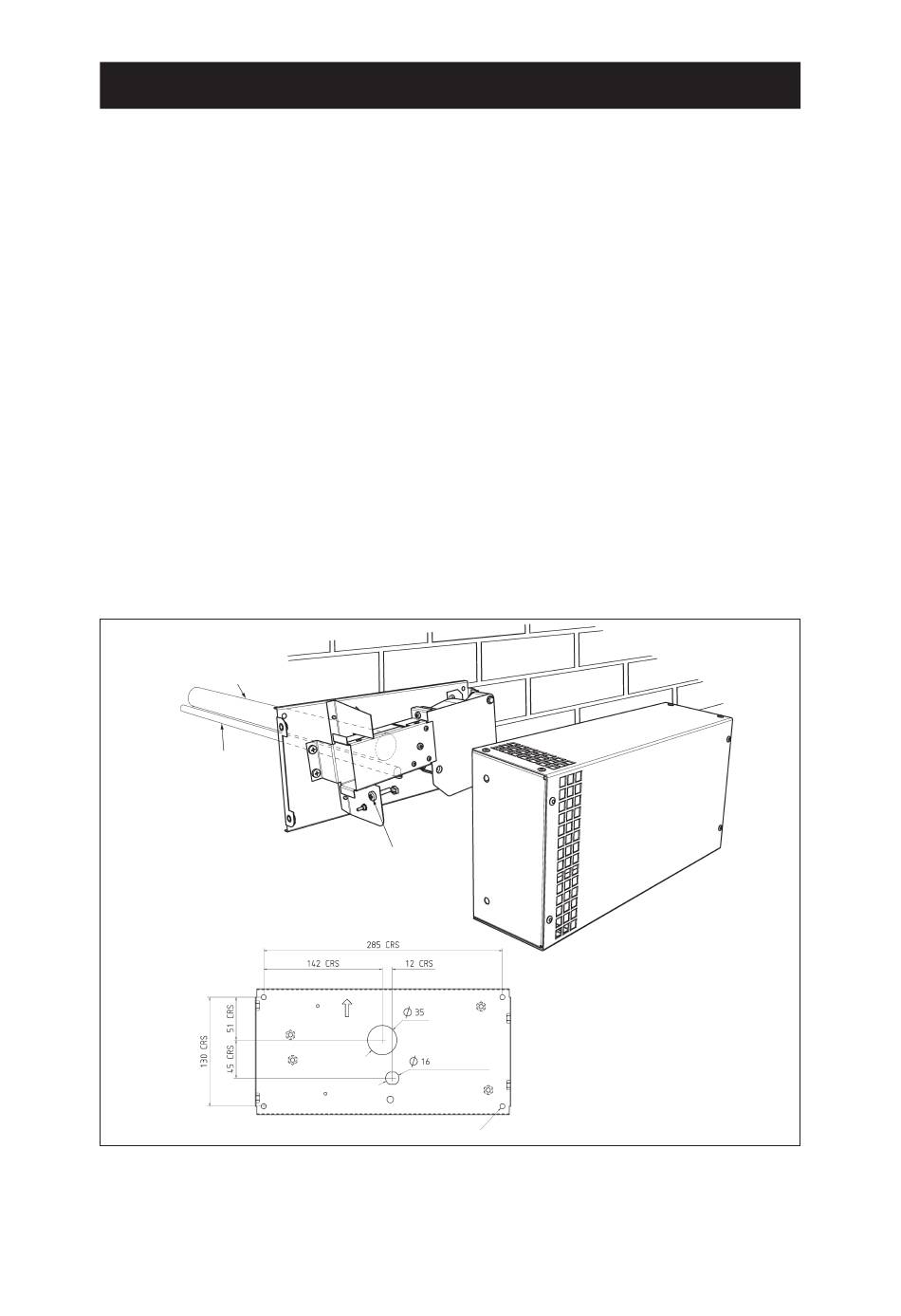

Fig. 8
PRISE DE
TERRE
TUYAU
D'AÉRATION
ENTRÉE DU
CÂBLE
TROUS DE MONTAGE MURAL
14
FIXATIONS MURALES ET
CONDITIONS DES TROUS
DE FONCTIONNEMENT
DESN 516111
