Branchez respectivement les bornes « A » et « B » de la section étiquetée « CONTROLLER » sur le
concentrateur aux bornes « A » et « B » de la section étiquetée « CONSOLE » sur le contrôleur
Leviton.
AVERTISSEMENT
Ne connectez pas les bornes « A » et « B » de la section marquée « CONTROLLER» sur le
concentrateur aux bornes « A » et « B » de la section étiquetée « CONSOLE » sur le contrôleur
Leviton si :
a) « SW 1 » est en position « CONNECT », ET
b) L'un des connecteurs modulaires « J301 » ou « J302 » est branché au port-série (« J1 – J5 »)
du contrôleur Leviton.
6. INDICATEUR DE BATTERIE FAIBLE (Connexion optionnelle)
Lorsque les batteries de secours connectées au concentrateur s'épuisent, il existe des bornes sur le
concentrateur qui sont utilisées pour envoyer un signal au contrôleur Leviton pour vous alerter de la
faiblesse de la batterie. Pour profiter de cette fonction, vous devez disposer d'une paire
supplémentaire de câbles entre le concentrateur et le contrôleur Leviton, ainsi que d'une zone
disponible sur le contrôleur Leviton.
CONTROL
SECURITY
BUTTONS
POL
ALL
TEMP
STATUS
FIRE
EVENTS
MESSAGE
SETUP
AUX
CANCEL
MENU

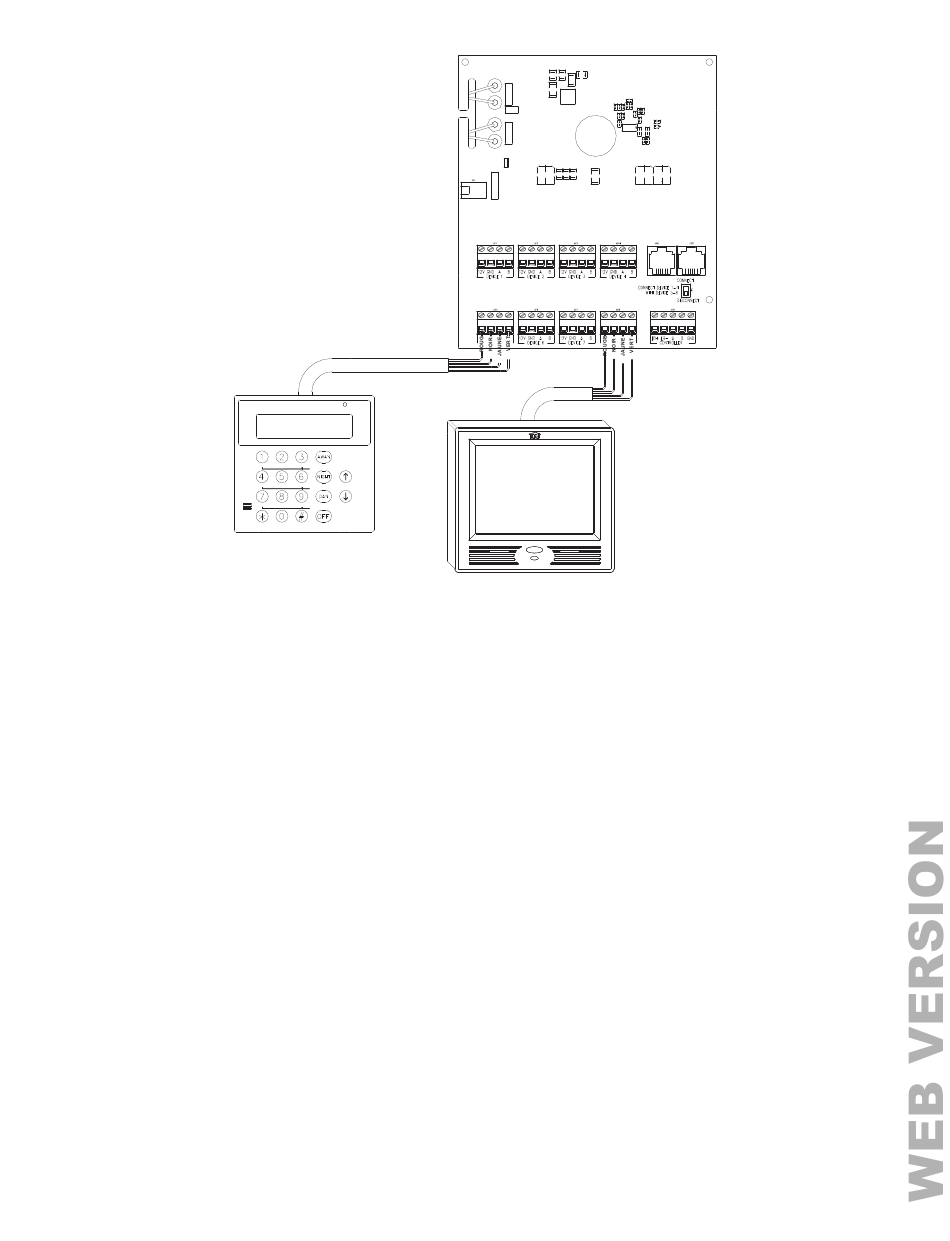

CONSOLES OMNI
ET/OU
Figure 8
OMNITOUCH ÉCRANS TACTILES
