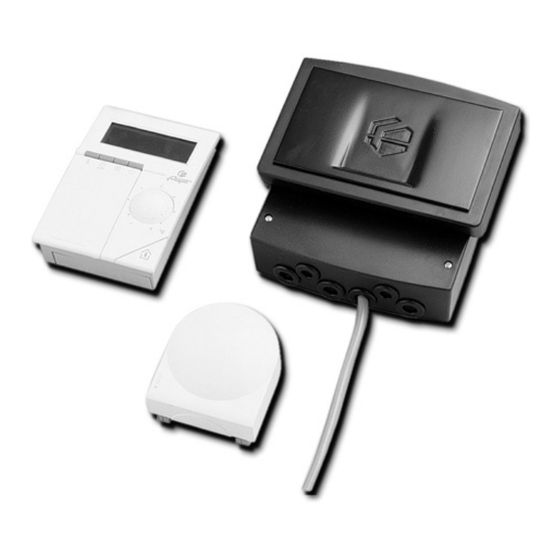

RIF 5000
RÉGULATION INTÉGRALE FRISQUET
I N S T A L L A T I O N
Français

Publicité

Table des Matières
loading

Manuels Connexes pour FRISQUET ECO RADIO SYSTEM RIF 5000

Sommaire des Matières pour FRISQUET ECO RADIO SYSTEM RIF 5000

  • Page 1 RIF 5000 RÉGULATION INTÉGRALE FRISQUET I N S T A L L A T I O N Français...

  • Page 2: Table Des Matières

    SOMMAIRE 1 - RAPPEL DES FONCTIONS PRINCIPALES ............3 2 - FOURNITURE .

  • Page 3: Rappel Des Fonctions Principales

    - RAPPEL DES FONCTIONS PRINCIPALES Spécifiquement développée pour compléter la régulation ECO RADIO SYSTEM sur les chaudières FRISQUET Gamme 2000, la régulation RIF 5000 s’intègre parfaitement dans le principe de fonctionnement initial apportant à l’automatisme d’origine la précision et la finesse d’une régulation climatique.

  • Page 4: Installation

    - INSTALLATION MISE EN PLACE DE L ’INTERFACE RIF 5000 • Toutes les liaisons électriques entre l’unité centrale et la chaudière sont précâblées. • Toute intervention sur le précâblage entraîne la perte de la garantie constructeur. • A l’aide du gabarit de pose fixer la RIF 5000 au mur; où sur le support approprié à l’intérieur de la chaudière. •...

  • Page 5: Mise En Place De L'unite Centrale/Detecteur D'ambiance

    • Raccorder électriquement la sonde extérieure aux repères de l’interface deux fils souples d’une section minimale de 1mm 2 . MISE EN PLACE DE L ’UNITE CENTRALE / DETECTEUR D’AMBIANCE • A l’aide d’un tournevis, appuyer sur l’ergot situé sur le dessus. •...
  • Page 6 RACCORDEMENT ELECTRIQUE Kit raccordement 2 circuit avec ciculateur pour: HYDROMOTRIX 20 kW Condensation F3AA40873 HYDROCONFORT 20 kW Condensation F3AA40873 PRESTIGE 20 kW Condensation F3AA40877 PRESTIGE 25 - 32 kW Condensation F3AA40970 HYDROMOTRIX 25 kW Evolution F3AA40998 HYDROMOTRIX 32 kW Evolution F3AA40999 HYDROCONFORT 25 kW...

  • Page 7: Mise En Service

    - MISE EN SERVICE CONFIGURATION DES DIL-SWITCHS DE LA CHAUDIERE GAMME TRADITION, CONDENSATION, CONDENSATION EVOLUTION 20 kW 25/32 kW • Enlever la façade de la chaudière. • Retirer la trappe T du tableau de bord.. • Utiliser le doigt de la trappe T pour basculer les interrupteurs dil-switchs. PRESTIGE .1.1 PRESTIGE et BICERAME basse température...

  • Page 8: Description De L'unité Centrale

    DESCRIPTION DE L ’ UNITE CENTRALE VUE D’ENSEMBLE Afficheur Choix du programme de chauffage Menu Information Bouton de réglage température ambiante Couvercle donnant accès à la programmation Bouton de dérogation temporaire VUE DE L’AFFICHEUR 1 - Affichage : Horloge et température ambiante 2 - Programmation des séquences de chauffage 3 - Affichage du programme en cours 4 - Symbole de la température extérieure...

  • Page 9: Programmation Strictement Reservée Aux Professionnels

    PROGRAMMATION STRICTEMENT RESERVEE AUX PROFESSIONNELS Ce niveau permet de personnaliser les paramètres à l’installation concernée. a) Repère de programmation : Appuyer sur les deux touches en même temps pendant au moins 5 secondes, l’afficheur indique 51. Ce numéro correspond au choix de l’influence du détecteur d’am- biance réglé...

  • Page 10: Niveau D'influence Du Détecteur D'ambiance

    f) Niveau d’influence du détecteur d’ambiance : •Appuyer sur la touche pour afficher le repère 54. •Pour régler le niveau d’influence, appuyer sur les touches Le coefficient d’influence peut aller de 0 à 15 L’influence de la température ambiante doit être paramétrée selon : - le mode de chauffage (radiateurs ou plancher chauffant) - les apports gratuits et l’amplitude de leur variation (exposition de la construction, surfaces vitrées, etc…)

  • Page 11: Exemples De Realisation

    - EXEMPLE DE REALISATION a) CIRCUIT PLANCHER CHAUFFANT b) CIRCUIT PLANCHER CHAUFFANT + RADIATEURS Satellite de communication radio Réseau plancher Réseau plancher Thermostat Thermostat Circuit chauffant chauffant de sécurité de sécurité radiateurs QAC 31 QAC 31 Unité centrale Unité centrale Interface Interface Détecteur...

  • Page 12: Garantie

    77109 MEAUX Cedex Tel: 01 60 09 91 00 Fax : 01 60 25 38 50 Réf. 310321_08 FRISQUET S.A. se réserve le droit de modifier à tout moment, sans préavis, les caractéristiques données dans ses catalogues, dépliants et tarifs...
