Bticino 348044 Guide Rapide

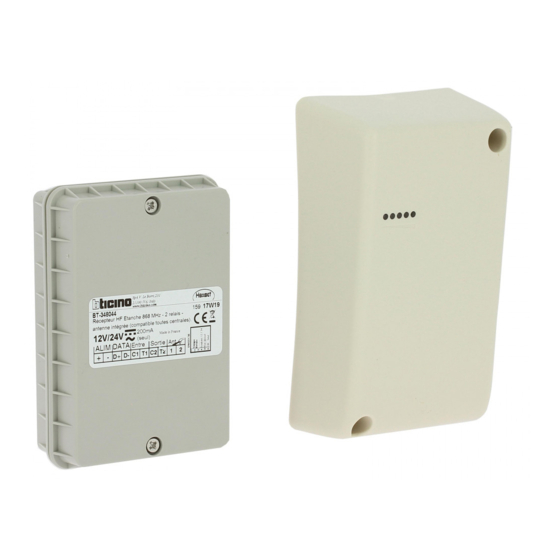

Récepteur radio
Description
Récepteur RF doté de 2 relais et antenne intégrée ; permet la gestion à distance des
portes.
Fonctionne avec les télécommandes radio de l' o ffre Hexact et peut être utilisé seul ou
associé à une Centrale de gestion jusqu'à 4 portes Hexact Com.
Configuration avec commutateurs intégrés Alimentation 12/24 Vcc - 1 A Installation
murale superficielle (y compris en extérieur) ou sous boîtier de dérivation.
Articles liés
348041 Centrale de gestion jusqu'à 4 portes Hexact Com
Caractéristiques techniques
Alimentation: 12V-24VDC 100mA
12 – 24 VAC 50 Hz (utilisation sans centrale ni bloc)
Portée contacts: 1A 24Vdc
Température de fonctionnement: (-20) – (+60) °C
Humidité relative: < 70 %
Fréquence de bande: 868MHz
Données dimensionnelles
A
A B
90 mm 129 mm
www.bticino.com
C
B
C
37 mm
ST-00000587- FR
Vue frontale sans couverture
3
+ – D+ D- C1 T1 C2 T2 1
4
Légende
LED* de réception HF
1.
Commutateur de paramétrage
2.
3. Trous de fixation
Bornes**
4.
* Fonctionnement de la LED
État Signification
Clignotement Mise sous tension.
pendant 1 à 2 sec Après basculement switch 6 : efface rolling code.
Communication correcte avec la centrale :
Allumée en permanence
Diagnostic affiche « HF » sur l' é cran de la centrale.
Réception correcte de l' é mission HF d'une
Extinction pendant 1 sec
télécommande 868 Mhz Hexact.
Scintillement Erreur sur le bus Data : Vérifier les bornes D+ / D-.
Éteinte en permanence Récepteur non alimenté : Vérifier les bornes + / -.
**
Borne Description
+
Alimentation
–
D+
BUS données
D–
C1
Bornes ouverture contact porte CNO
T1
C2
Bornes fermeture contact porte CNO
T2
1
Entrée antenne
2
17/10/2019
348044
1
2
2
3
1
