Branchez les connecteurs
Ces étapes concerne tous les Arduino et Arduino compatibles.
Soyez attentif au fait que c'est le port SPI matériel (le 2x3 broches) qui sera utilisé pour communiquer avec le module Bluefruit LE.
Si ce port n'est plus disponible, il sera nécessaire de faire des pontages depuis les pastilles SCK/MOSI/MISO vers des autres
broches de votre microcontroleur (et d'utiliser du "SPI logiciel")!
Toutes les images ci-dessous sont créditées à Adafruit Industries
.
http://www.adafruit.com
- All the images here under are credited to Adafruit Industries
http://www.adafruit.com

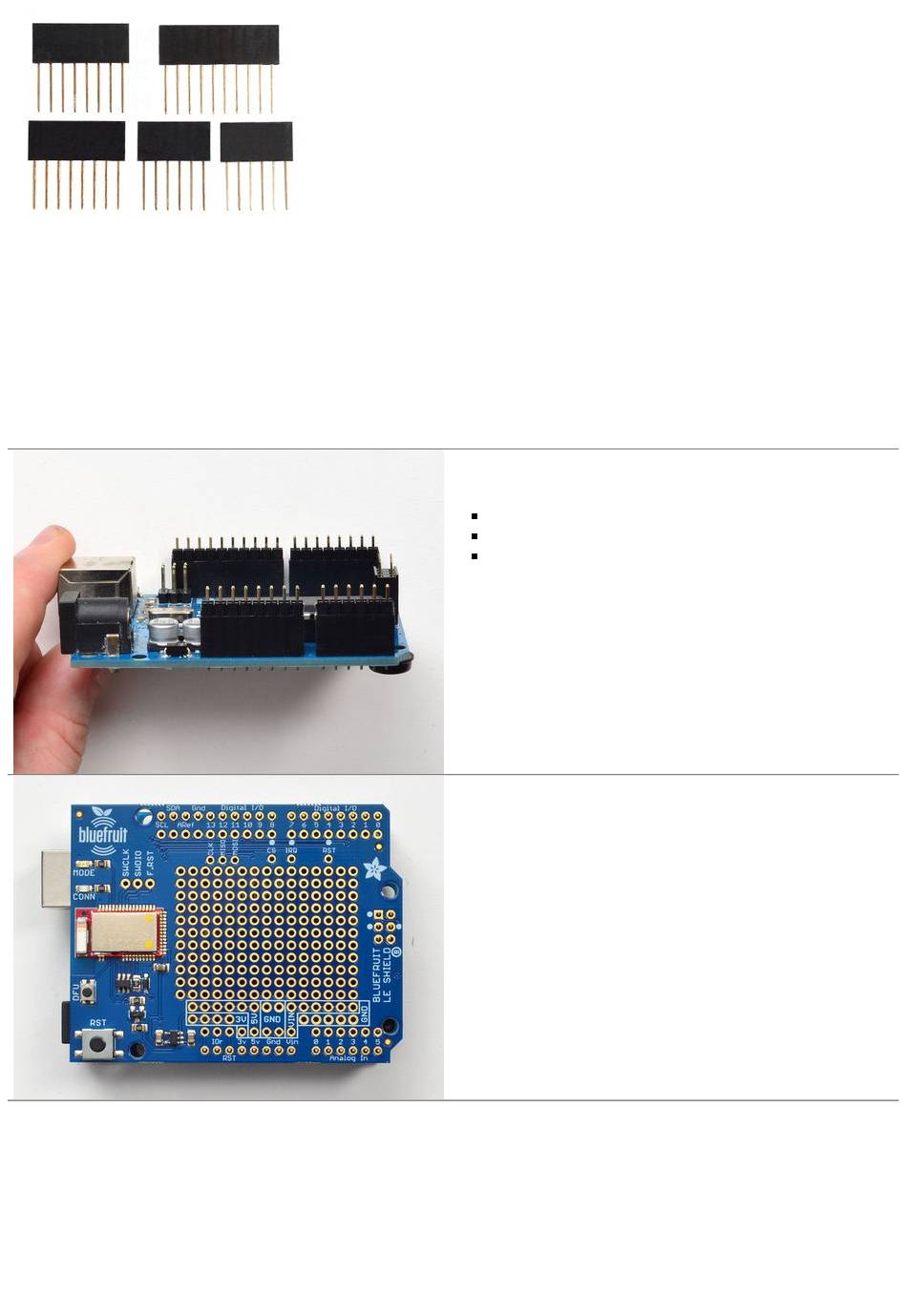

Nous allons commencer par briser les connecteurs 36 broches
(pinHeader) en 4 sections:
une section de 10 broches
deux sections de 8 broches
une section de 6 broches
Placez la partie longue de ces section dans les connecteurs de
votre Arduino.
Placez également le connecteur femelle 2x3 sur le connecteur
ICSP de votre Arduino (sur la droite de la carte)
Placez le shield sur les connecteurs de sorte que les petites
pointes des connecteurs passent dans tous les trous
correspondant du shield. Cela doit parfaitement correspondre!
Souder ensuite tous les connecteurs sur votre shield.
