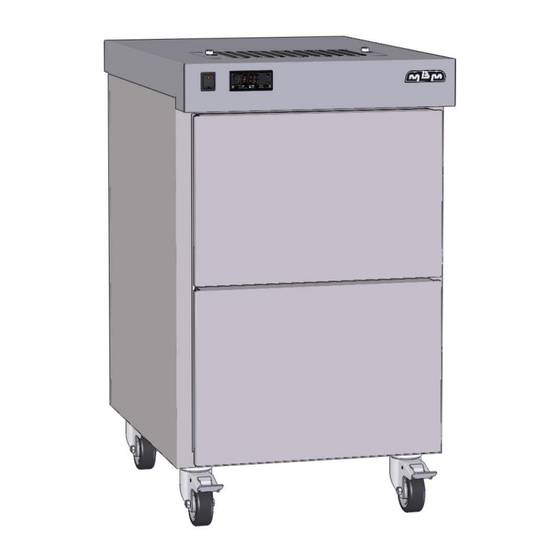

- Page 1 MEUBLES BAS CHAUDS NOTICE MAINTENANCE n° 6CF648108NM–0713 NOTICE MAINTENANCE DESSERTE CHAUDE 2 Tiroirs ½ chauds FORM049C3/3...
-
Page 2: Recommandations Importantes
RECOMMANDATIONS IMPORTANTES La maintenance de cet appareil doit être confiée à du personnel qualifié. Le produit livré est en conformité avec les normes en vigueur, en cas de transformation, l'intervenant endosse sa responsabilité. Toutes opérations sur le circuit électrique ou frigorifique ne peuvent se faire qu'une fois l'appareil mis "HORS TENSION". -
Page 3: Table Des Matières
MEUBLES BAS CHAUDS NOTICE MAINTENANCE n° 6CF648108NM–0713 SOMMAIRE DESSERTE CHAUDE 1. Schémas électriques 1.1 Meuble chaud 2. Configuration du thermostat 3. Interventions et dépannages 3.1 Accès à la platine électrique 3.2 Accès à la turbine à air chaud 3.3 Démontage et remontage des tiroirs 4. -
Page 4: Schema Electrique
MEUBLES BAS CHAUDS NOTICE MAINTENANCE n° 6CF648108NM–0713 1. SCHEMA ELECTRIQUE 1.1 MEUBLE CHAUD SCHEMA DE PRINCIPE (n° SE499) Page 2... -
Page 5: Configuration Du Thermostat
MEUBLES BAS CHAUDS NOTICE MAINTENANCE n° 6CF648108NM–0713 2. CONFIGURATION THERMOSTAT Page 3... - Page 6 MEUBLES BAS CHAUDS NOTICE MAINTENANCE n° 6CF648108NM–0713 Page 4...
- Page 7 MEUBLES BAS CHAUDS NOTICE MAINTENANCE n° 6CF648108NM–0713 Page 5...
- Page 8 MEUBLES BAS CHAUDS NOTICE MAINTENANCE n° 6CF648108NM–0713 Page 6...
-
Page 9: Interventions Et Dépannages
MEUBLES BAS CHAUDS NOTICE MAINTENANCE n° 6CF648108NM–0713 3. INTERVENTIONS ET DEPANNAGES IMPORTANT Avant toute opération, il est impératif de mettre l'appareil HORS TENSION 3.1 ACCES AUX COMPOSANTS ELECTRIQUES Les composants électriques se situent sous le dessus de régulation. Vis à tôle Dessus Composants électriques... -
Page 10: Démontage Et Remontage Des Tiroirs
MEUBLES BAS CHAUDS NOTICE MAINTENANCE n° 6CF648108NM–0713 3.3 DEMONTAGE ET REMONTAGE DES TIROIRS Système de blocage Glissière Tiroir Etape 1, ouvrir le tiroir entièrement. Etape 2, déverrouiller le système de blocage sur les glissières gauche et droite. Etape 3, pivoter légèrement le tiroir afin de le déloger des glissières. Pour le remontage, procéder dans le sens inverse. -
Page 11: Pièces De Rechange
MEUBLES BAS CHAUDS NOTICE MAINTENANCE n° 6CF648108NM–0713 4. PIECES DE RECHANGE 4.1 VUE GENERALE VUE TABLEAU DE COMMANDE VUE CAISSON DE CHAUFFE VUE TIROIR CODE DESIGNATION 668025X ENSEMBLE CAISSON DE CHAUFFE 622133 ROULETTE Ø80 CHAPPE GALVA AVEC FREIN Page 9... -
Page 12: Vue Tiroirs
MEUBLES BAS CHAUDS NOTICE MAINTENANCE n° 6CF648108NM–0713 4.2 VUE TIROIRS CODE DESIGNATION 668014L FACE ISOLEE TIROIR ½ BAS 668014K FACE ISOLEE TIROIR ½ HAUT 665007X TRAVERSE ISOLEE 638398 JOINT MAGNETIQUE DE TIROIR ½ 678554 ENSEMBLE TIROIR ½ 678550 ENSEMBLE AMENAGEMENT TIROIR ½ 621136 PAIRE DE GLISSIERE Page 10... - Page 13 MEUBLES BAS CHAUDS NOTICE MAINTENANCE n° 6CF648108NM–0713 4.3 VUE CAISSON CHAUFFE CODE DESIGNATION 676687 CARTER TURBINE 676688 DEFLECTEUR TURBINE 640055 PASSE FIL 645519 TURBINE TANGENTIELLE 676686 CAISSON TURBINE 625036 VIS POLIER Page 11...
-
Page 14: Vue Tableau De Commande
