Sommaire des Matières pour Altech ALKL06

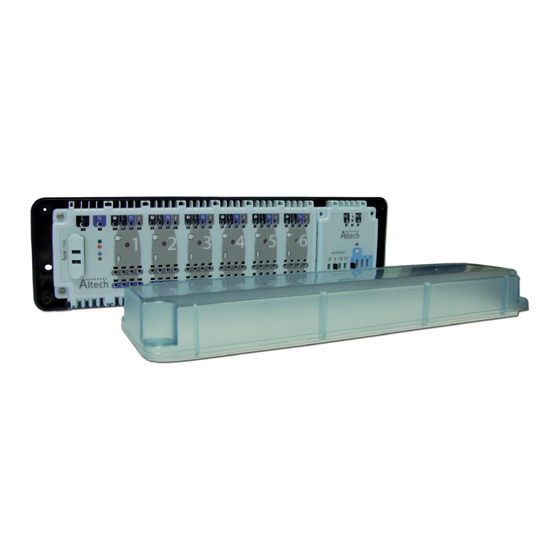

- Page 1 BOITIER DE RACCORDEMENT 230V ALKL06 Code: 3146170 MODULE D’ EXTENSION 230V ALPL06 Code: 3146171 CARACTéRISTIqUES ET UTILISATION...
-
Page 2: Présentation
L’appareil ne doit pas être monté dans des endroits exposés aux éclaboussures ou à un encrassement par un air vicié. Le boîtier de raccordement ALKL06 doit uniquement être installé, ouvert et réparé par un électricien qualifié, conformément aux présentes instructions de montage. Il incombe à l’électricien d’observer les normes et règles en vigueur. - Page 3 Alimentation Insérez le câble de raccordement de d’alimentation dans la base, comme indiqué ci-dessus. Thermostats (max 6) Insérez les câbles des thermostats (6 thermostats maximum) dans la base, comme indiqué ci-dessus Pompe Dans le cas de l’utilisation du module logique pour pompe PL 06 (module à commander séparément), insérez le câble de la pompe comme indiqué...
-
Page 4: Module D'extension Pour Pompe (Disponible En Option)
Pliez les câbles à 180 degrés et en fichez-les dans le relais à l’endroit prévu à cet effet. Vous n’avez pas besoin de vis pour cela ! Assurez-vous que l’ensemble des câbles soient bien en place ! Placez les câbles des récepteurs de la même manière. Vous pouvez commander jusqu‘à quatre récepteurs avec chaque thermostat. -
Page 5: Caractéristiques Techniques
Caractéristiques techniques Alimentation du l’appareil 230V AC / 50 Hz Courant de commutation max Dimensions en mm (H x L x l) 64 x 86,5 x 304 Matériau PC241R Poids 210 gr Classe de protection Température ambiante 0 à 50 °C Température de stockage -25°C à... - Page 6 ALKL06-03/2010-V1.0...
