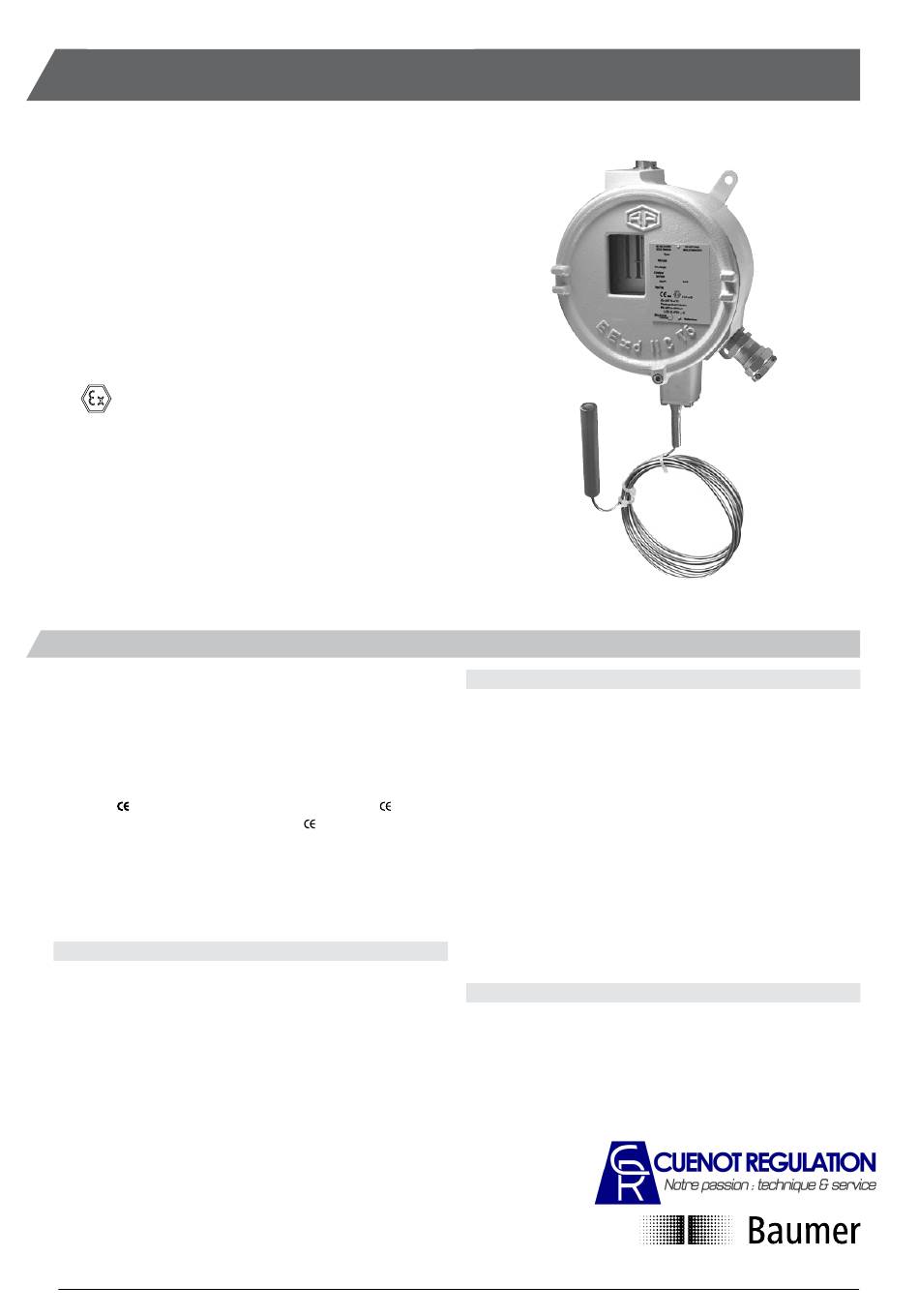

Baumer RTN Serie Fiche Technique

RT(E) Thermostat à enveloppe antidéflagrante
Toutes ambiances industrielles
Tous fluides
Un ou deux seuils
Elément de mesure en inox/inox RTN
Version inox pour fluide agressif, MARINE
LCIE 03 ATEX 6231X
CE
0081
II 2 G et D
Ex d IIC T6 ou T5
Zones dangereuses : 1, 2, 21, 22
Les thermostats de la série RTN sont destinés d'une part à
maintenir une température constante autour d'une valeur
choisie, et d'autre part à déclencher un système d'alarme ou
de sécurité lorsque la température à contrôler atteint un seuil
critique.
Caractéristiques (20°C)
Fluides
Tous fluides compatibles avec l'élément de
mesure de -46...350°C
T° ambiante de fonctionnement De -30...55°C (sauf code 407 Ta = 0...55°C)
T° de stockage De -40...55°C
Reproductibilité ±1% de l'E.M
Précision d'affichage ±5% de l'E.M
Conformité Directive Basse Tension DBT 73/23/
Directive ATEX 94/9/ (EN 60079-0,
EN 60079-1, EN 61241-0, EN 61241-1)
Indice de protection
IP 65, NF EN 60529
Important
Le fonctionnement normal se situe entre 10 % et 90 % de l'échelle choisie. Les valeurs
d'écart du tableau sont définies dans ces conditions. Les valeurs de température maxi
correspondent à des dépassements accidentels de durée limitée.
Tout circuit doit être équipé d'un dispositif de sécurité contre les surtempératures.
La longueur de bulbe des plages de réglage des codes 400 à 415 varie en fonction
de la longueur du capillaire. Consultez le tableau des plages de réglage.
Le bulbe du thermostat doit être entièrement en contact avec le fluide à contrôler
sous peine d'erreur de mesure.
Dans le cas de vibrations mécaniques, il est souhaitable de limiter celles-ci par des
silent-blocs montés sur les thermostats.
www.baumer.com/process
Sous réserve des modifications sans préavis
Construction
Couvercle et boîtier Alliage d'aluminium revêtu peinture époxy
Fixation murale Par 3 vis M8
Prise de terre Interne
Raccordement électrique Sur bornier interne avec P.E. certifié ATEX pour
câble Ø 7 à 10,5 mm
Filetage du P.E = 3/4 NPT
Echelle graduée Plaque interne graduée
Elément de mesure Bulbe et capillaire L 1 à 20 m, codes 400 à 415.
A canne rigide code 300 à 315 en inox
Elément de réglage Vis de réglages extérieurs, pour la consigne et
l'écart, plombable en option. Mécanisme interne en
acier cadmié bichromaté
Elément sensible
En alliage de cuivre
(raccord et soufflet)
Options
Presse-étoupe avec entrée de conduit métallique 1/2 NPT. Code 2177
Presse-étoupe avec entrée de conduit métallique M20 x 150 Code 2178
Notice technique B31.06
Page 1
