Installation / remplacement du dispositif de protection contre les
surtensions DC dans les onduleurs triphasés avec technologie Synergy,
Référence : SExxK-xxxxlxxxx
Ce document explique comment installer ou remplacer le dispositif de protection contre les surtensions (SPD) DC dans un
onduleur triphasé doté de la technologie Synergy.
Contenu de la trousse
Vis de rechange de la carte SPD DC
Outils requis
Tournevis dynamométrique de 0,5 à 5 N.m
Retrait du couvercle de l'onduleur
Si le couvercle du gestionnaire Synergy n'a pas encore été retiré, suivez la procédure ci-après pour retirer le couvercle.

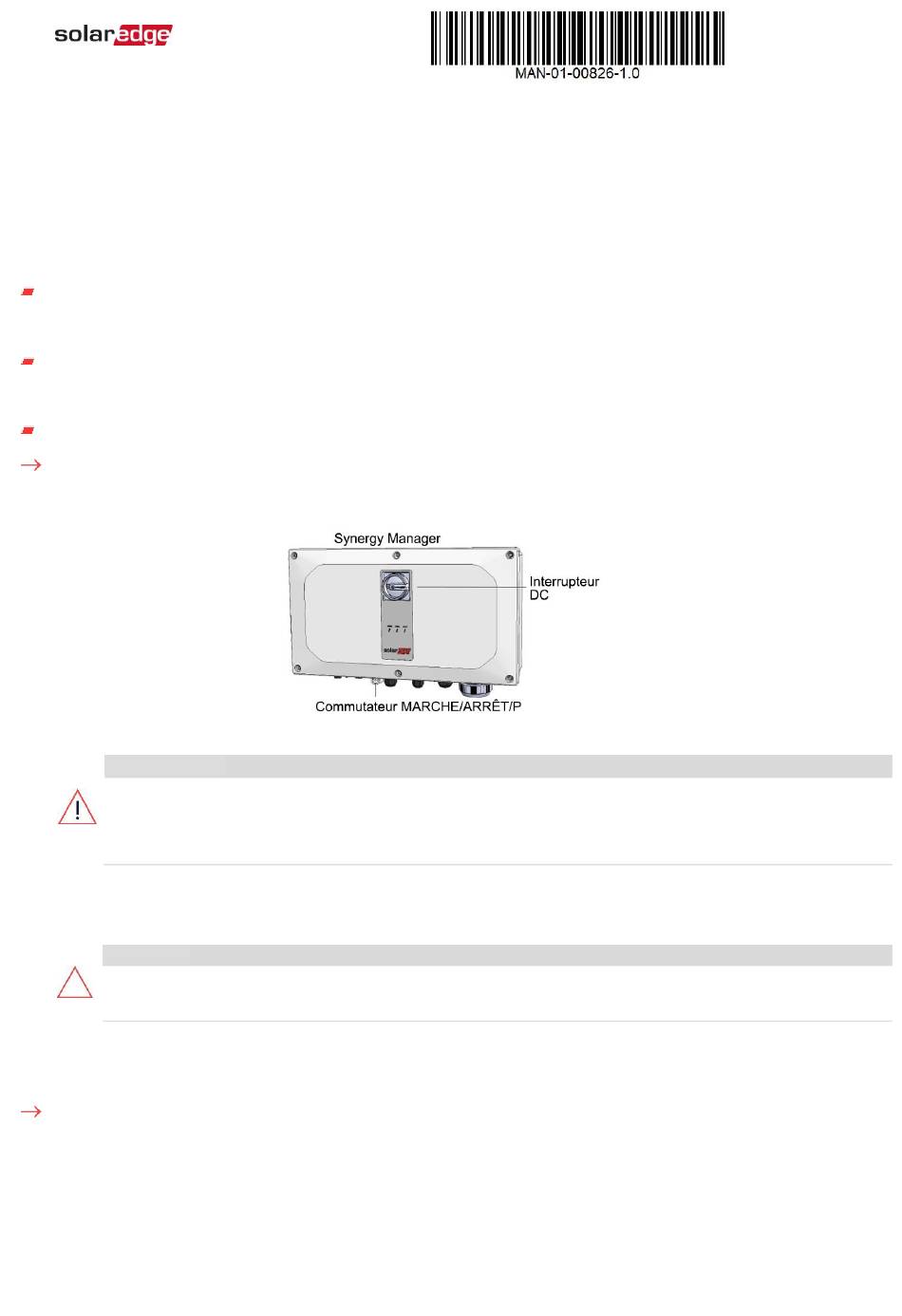

Pour retirer le couvercle de l'onduleur
1.
Tournez le commutateur ON/OFF/P du gestionnaire Synergy sur OFF (0). Attendez cinq minutes que la tension DC présente
à l'intérieur de l'onduleur retombe à un niveau sans danger avant de passer à l'étape suivante.
AVERTISSEMENT !
Le couvercle de l'onduleur ne doit être ouvert qu'après basculement du commutateur ON/OFF/P, situé en bas de
l'onduleur, sur la position OFF. Ceci a pour effet de désactiver la tension DC dans l'onduleur. Attendez cinq minutes
avant d'ouvrir le couvercle. Autrement, il y a un risque d'électrocution en raison de l'énergie stockée dans les
condensateurs.
2.
Tournez le commutateur ON/OFF/P du gestionnaire Synergy sur OFF.
3.
Déconnectez l'alimentation AC de l'onduleur en mettant hors tension les disjoncteurs dans le tableau électrique.
4.
Desserrez les six vis Allen qui maintiennent le couvercle de l'onduleur puis retirez le couvercle.
ATTENTION !
Lors du Retrait du couvercle de l'onduleur, assurez-vous de ne pas endommager les composants internes. SolarEdge
ne peut être tenue pour responsable des composants endommagés à la suite d'une imprudence dans le retrait du
couvercle.
Remplacement de la carte SPD DC
Pour retirer la carte SPD DC :
1.
Déconnectez la prise du câble de communication depuis la carte SPD DC.
MAN-01-00826-1.0 Installation / remplacement du dispositif de protection contre les surtensions DC dans les onduleurs triphasés avec technologie Synergy
Synergy Manager
Version 1.0, mai 2021
