SDX-DM
VARIATEUR DE VITESSE
ÉLECTRONIQUE

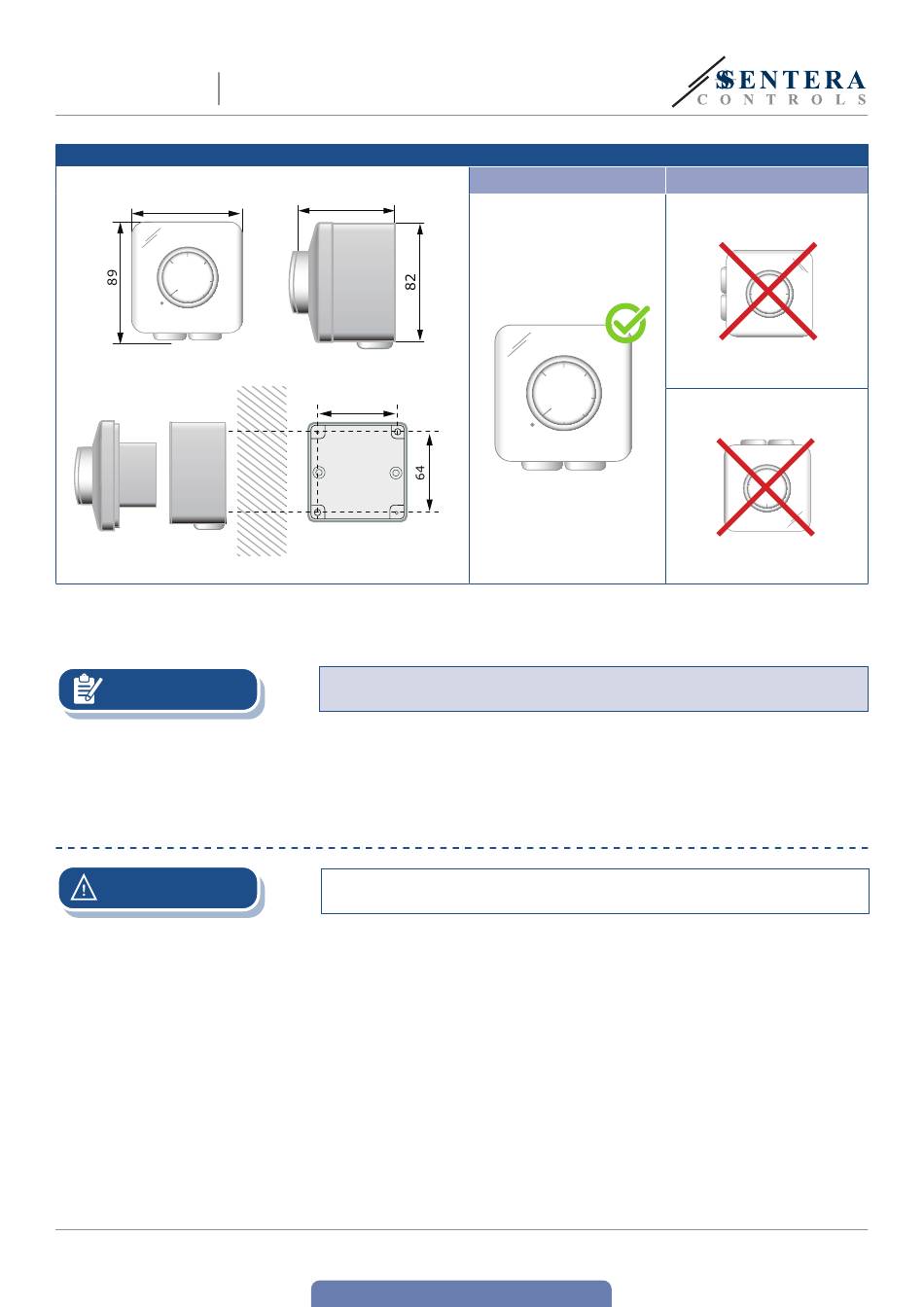

Fig. 3 Dimensions de montage - montage en surface
82
NOTE:
MODE D'EMPLOI
ATTENTION
MIW-SDX-DM-FR-000 - 17 / 03 / 2022
Correct
63,5
64
5.
Insérez les câbles à travers les œillets.
6.
Faites le câblage selon le schéma de câblage (voir Fig. 1 Câblage et connexions).
7.
Insérez le boîtier interne dans le boîtier externe et fixez-le à l'aide des vis.
Montez l'unité de manière à ce que le bornier et les connexions soient sur le côté
inférieur.
8.
Remontez le couvercle et fixez-le avec la rondelle.
9.
Remettez le bouton et mettez-le sur la position d'arrêt.
10.
Allumez l'alimentation.
Utilisez uniquement des outils et de l'équipement avec des poignées non
conductrices lorsque vous travaillez sur des appareils électriques.
Le variateur ne doit être utilisé qu'avec des ventilateurs / moteurs contrôlables en
tension. Vous pouvez connecter plusieurs moteurs au variateur tant que la limite de
courant n'est pas dépassée.
Le moteur doit être protégé contre la surchauffe.
La valeur de sortie minimale doit être ajustée de manière à ce que le moteur ne
puisse pas caler à une vitesse minimale. Le variateur redémarre après une panne de
courant.
En cas de fonctionnement défectueux, veuillez vérifier si:
■
la bonne tension est appliquée;
■
le variateur n'est pas surchauffé;
■
la communication Modbus est disponible;
■
toutes les connexions sont correctes;
■
la machine à réguler fonctionne.
www.sentera.eu
retour à la table des matières
Incorrect
8 - 9
