5.3 Montage de la tuyauterie de mesure
8
Corrigez (3)si nécessaire la position « Zéro » de l'aiguille
4.
(maximum un tour vers la gauche ou vers la droite).
Si la jauge en est équipée, placer avec précaution la 'Plaque en
5.
litres' (option).

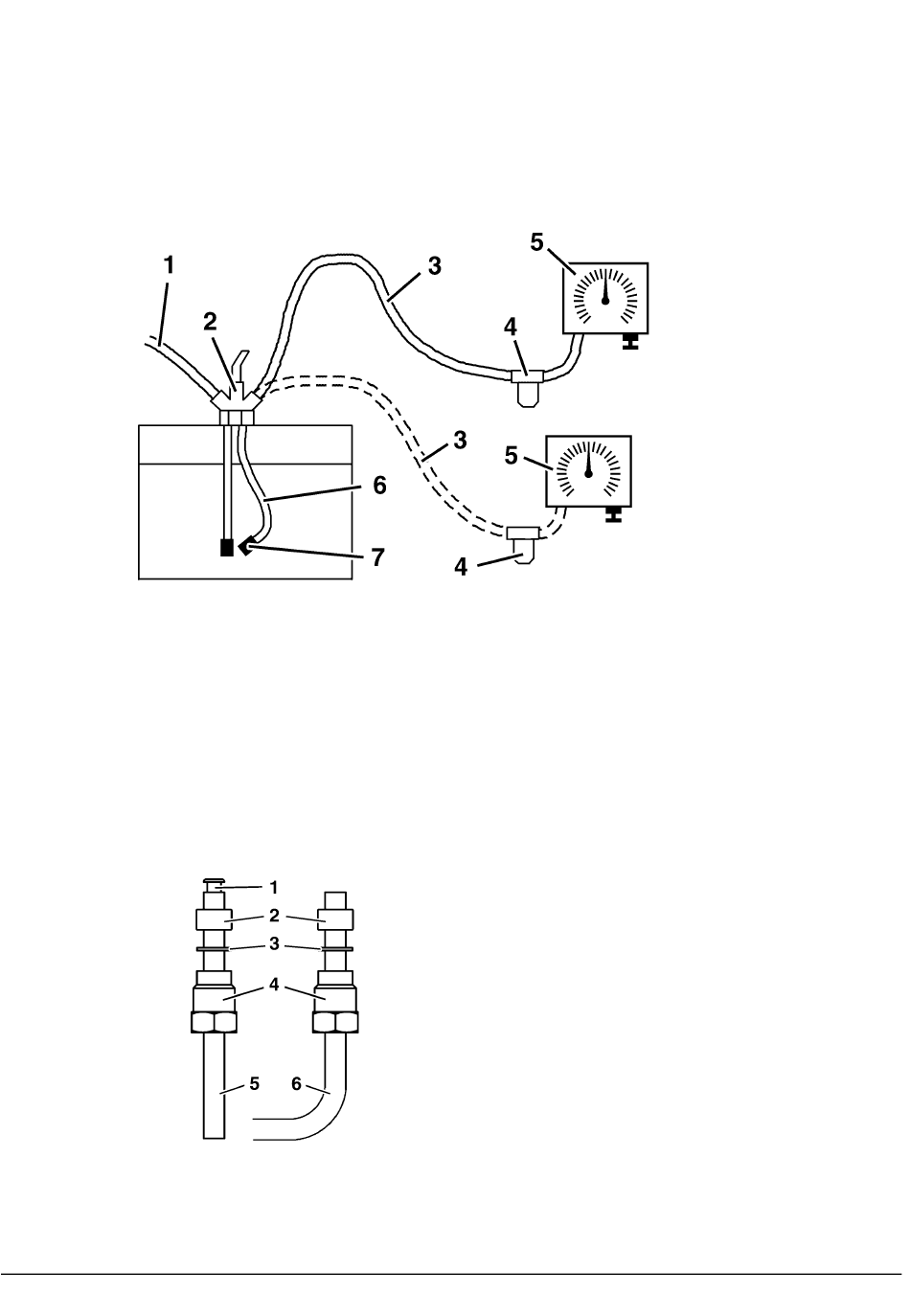

Figure 3: Raccordement
Fixer le plongeur de manière à ce que l'extrémité inférieure du
1.
tube se trouve env. 20 mm au-dessus du point le plus bas.
2.
Poser la tuyauterie de mesure en pente régulière vers le réser-
voir en évitant les coudes et les points bas.
S'il n'est pas possible d'obtenir une pente régulière ou si l'Unitel
3.
Hydro est montée plus bas que le sommet du réservoir, monter
un pot de condensation au point bas.
4.
Brancher la tuyauterie de mesure à l'Unitel Hydro.
Enfoncer le tube jusqu'au fond du raccord.
5.
Serrer l'écrou (serrage modéré).
6.
7.
Relier de manière étanche la tuyauterie de mesure au plongeur
(par ex. à l'aide de raccords étanches).
1
Rivet
Joint d'étanchéité
2
3
Rondelle
4
Ecrou
5
Tube PE
6
Tube cuivre
1
Tuyauterie eau
2
Dispositif
d'aspiration
3
Tuyauterie
mesure
4
Pot de
condensation
5
Unitel Hydro
6
Plongeur
7
Lest
Unitel Hydro
