Composants de la carte d'E/S

REMARQUE : L'emplacement des connecteurs peut varier selon les
choix que vous avez effectués lors de l'achat.

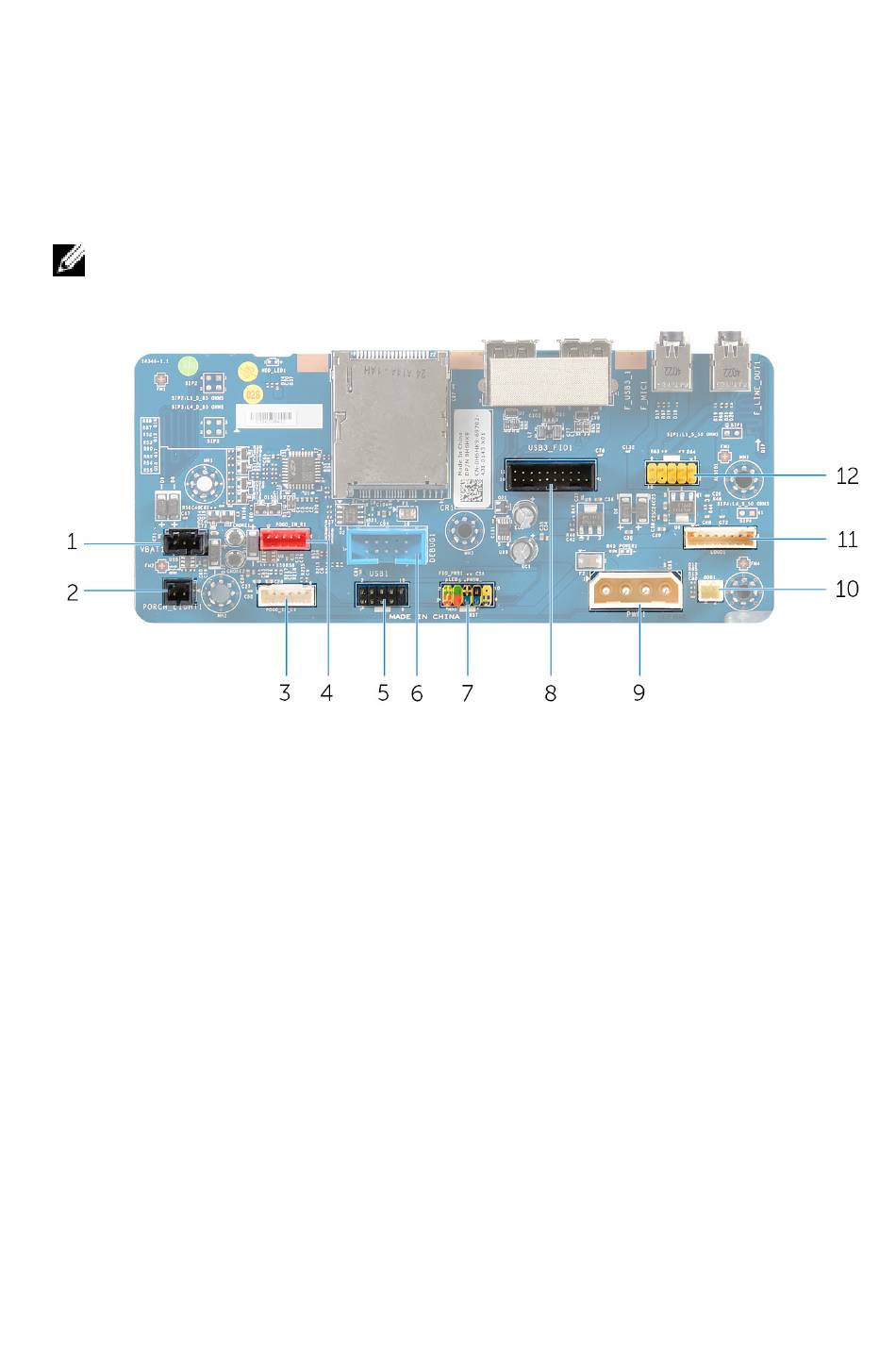

Figure 3. Composants de la carte d'E/S
1 Connecteur des piles d'éclairage
des E/S arrière (VBAT1)
3 Connecteur de l'éclairage de la
tour gauche (POGO_IN_L1)
5 Connecteur USB (USB1)
7 Connecteur du contrôle des E/S
avant (FIO_PWR1)
9 Connecteur de l'alimentation
principale (PWR1)
11 Connecteur de la carte Logo
(LOGO1)
36 emplacement de module de
mémoire (DIMM1)
2 Connecteur de l'éclairage des
E/S arrière (PORCH_LIGHT1)
4 Connecteur de l'éclairage de la
tour droite (POGO_IN_L1)
6 Connecteur de débogage
(DEBUG1)
8 Connecteur des E/S avant
(USB3_FIO1)
10 connecteur d'alimentation du
lecteur optique (ODD1)
12 Connecteur audio (AUDIOIO1)
