Scanstrut FM-1 Instructions D'installation

07-12-20 Issue B
IMPORTANT
Parts List - Flex Mount Accessory
Flex Mount Pods are only compatible with marine electronics devices as stated in the latest Scanstrut Product Guide – subject
Main Body Clamp
17SPF-RAIL-8 or -11
60085
to change without prior notice.
101817
Use with unapproved products, or overloading, invalidates any warranty.
x1
No liability is accepted for damage caused by incorrect installation.
x2
The installation and assembly must be regularly inspected for evidence of damage or loose parts.
60080
This product has been designed speci cally for the mounting of approved marine electronics devices under normal boating
101819
x1 x1
conditions.
60516
60525 This product is designed to be tted to pedestal guards manufactured from stainless steel tubing, Ø25-33.7mm [1"- 1.33"]
x1
with wall thicknesses of 1.5mm[1/16"] minimum.
Bottom Clamp
Adapter
For installations that differ from those stated here, please consult Scanstrut head of ce.
x1 x4 x1
IMPORTANT
Parts List - Helm POD
Les Boîtiers de Barre à roue sont uniquement compatibles avec les appareils d'électronique marine repris dans le dernier
Guide Produits Scanstrut – sujet à Modi cation sans préavis.
SPH-12, 13
SPH-8, 9, 3i, 4i, 4xi
L'usage des avec des produits non validés, ou la surcharge, annulent toute garantie.
10SPSADDLE - L
Scanstrut déclinent toute responsabilité pour les dégats résultant d'une installation incorrecte.
L'installation et l'assemblage doivent être inspectés régulièrement a n de déceler des dégats ou des pièces désserrées.
Ce produit a été spéci quement conçu pour le montage d'appareils d'électronique marine approuvés dans des conditions de
x2 x4
x2 190SPH3
10SPSADDLE - S 4 x 60453
navigation normales.
Ce produit est conçu pour un montage sur pied ou chandelier en tube inox de Ø25mm et 33.7mm [1" et 1.33"], d'une
épaisseur de 1.5mm[1/16"] minimum.
Pour les installations différentes de celles reprises ici, veuillez contacter le siège social de Scanstrut.
x8 x2 x8 12 x 60452
60452
190SPH4 60547
WICHTIG
Steuerhalterungen sind nur mit Elektronikgeräten für die Schifffahrt kompatibel, wie in der aktuellen Scanstrut Produktübersicht
1 2
erwähnt. Änderungen ohne vorherige Ankündigung vorbehalten.
Durch die Verwendung mit nicht genehmigten Produkten bzw. durch Überlastung wird jegliche Garantie ungültig.
Für Schäden aufgrund unsachgemäßen Einbaus wird keine Haftung übernommen.
Der Anbau und die Baueinheit müssen regelmäßig auf Anzeichen von Schäden oder lockere Teile geprüft werden.
Dieses Produkt wurde spezi sch für die Befestigung genehmigter Elektronikgeräte für die Schifffahrt unter normalen Boots-
fahrtsbedingungen entwickelt.
Dieses Produkt ist für die Montage an einem Säulenschutz aus Edelstahlrohr, Ø25 -33.7 mm [1"- 1,33"] mit einer Wandstärke
von mindestens 1,5 mm [1/16"].
Für andere Anbauten als die hier genannten wenden Sie sich bitte an die Scanstrut Zentrale.
IMPORTANTE
ø25mm (1")
Gli Flex Mount Pods sono compatibili solo con apparecchiature elettroniche navali come indicato nella più recente Guida ai
Adapter
Prodotti Scanstrut – fatte salve eventuali modi che senza preavviso.
L'utilizzo con prodotti non approvati, o un sovraccarico, invalida qualsiasi garanzia.
Si declina qualsiasi responsabilità per danni causati da un'installazione erronea.
L'installazione e il montaggio devono essere ispezionati con regolarità per veri care la presenza di danni o di pezzi allentati.
Questo prodotto è stato studiato appositamente per il supporto di apparecchiature elettroniche navali approvate in normali
condizioni di navigazione.
4x 60516
Questo prodotto è stato studiato per essere montato sopra protezioni su piedistallo costruite in tubo di acciaio inossidabile di
diam. 25-33.7 mm, con pareti di 1,5 mm.
3
Per installazioni diverse da quelle qui indicate, si prega di consultare la direzione centrale di Scanstrut.
IMPORTANTE
Flex Mount Pods son compatibles únicamente con equipos electrónicos marinos según se establece en la última Guía de Produc-
tos Scanstrut– sujeto a cambios sin previo aviso.
El uso con productos no aprobados, o bajo exceso de carga, invalidará cualquier garantía.
No se aceptará ninguna responsabilidad por los daños causados por una instalación incorrecta.
190SPH4
La instalación y ensamblaje deberá inspeccionarse regularmente, comprobando cualquier evidencia de daños o piezas a ojadas.
Este producto ha sido especí camente diseñado para el montaje de equipos electrónicos marinos aprobados bajo condiciones
normales de navegación.
Este producto está diseñado para encajar en guardas de pesetal fabricadas en tubos de acero inoxidable, Ø25-33.7mm [1"- 1.33"]
con un grosor de la pared de un mínimo de 1.5mm [1/16"].
Para instalaciones distintas a las establecidas aquí, consulte siempre a su distribuidor Scanstrut.
Scanstrut Ltd. 5 Darts Business Park, Clyst St. George, Exeter, EX3 0QH
Tel: +44 (0) 1392 531280 E-mail: sales@scanstrut.com

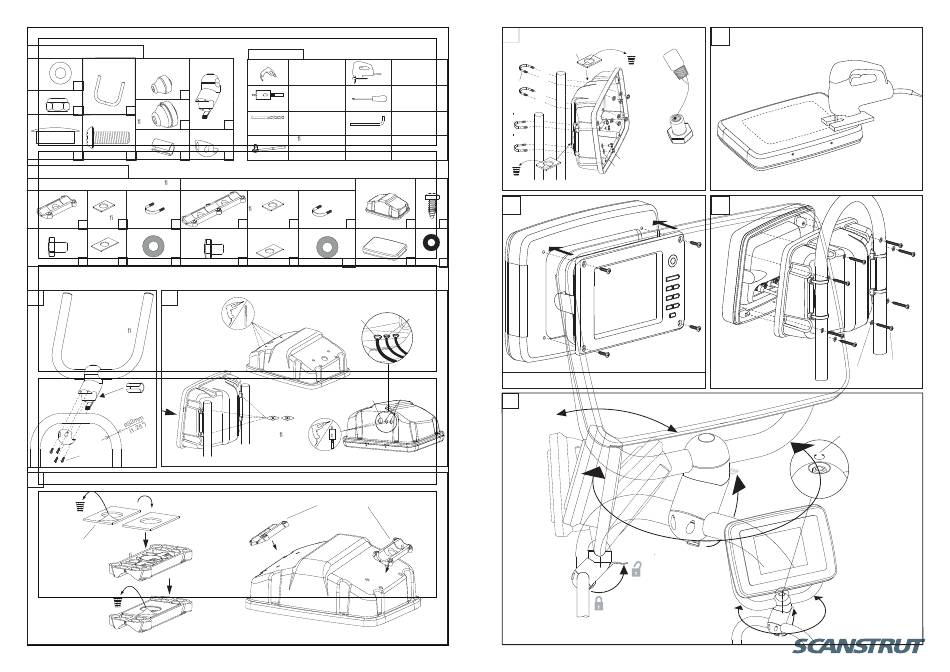

Scanstrut Scanpod Installation Instructions
FLEX Mount FM-1 & FM-2
Tools Required
Power drill
Hole Saw
ø16mm (5/8"),
ø24mm (15/16")
ø9.5mm drill
x1
13mm Socket
Wrench
x1
Pod Back
60453
x4 x4 x6
190SPH3
x4 x4
190SPH4 12 x 60547 x12
Pod Front
Suggested Routing (3 Cables)
ø9.5mm (3/8")
1 x 101819
ø24mm
(0.94")
3 Cable Installation
10SPSADDLE
www.scanstrut.com
4
Scanstrut Scanpod Installation Instructions
2x 190SPH3
Jigsaw/Spiral
Saw
60453
4x
Posidrive No. 3
Screwdriver
3mm Allen Key
60548/
60541*
6
x1
x8
x1 60549 x8
60548 - SPH-3i, 4i, 4xi
60541 - SPH-9, 12, 13
2 x 101817
Refer to electronics manufacturer's instructions.
ø16mm
(0.62")
8
5
FLEX MOUNT POD
FM-1 & FM-2
60452 x8
8x 60452
8x 60547
7
60548
8 x
60549
8 x
Tuning Nut
(13mm/ 0.51")
®
