AVIS
Interfaces du
tableau de
commande
Raccord sonde
HR/T externe
(En option)
20
Il est de la responsabilité de l'installateur de s'assurer de la conformité de tous les câbles non
fournis aux réglementations nationales.

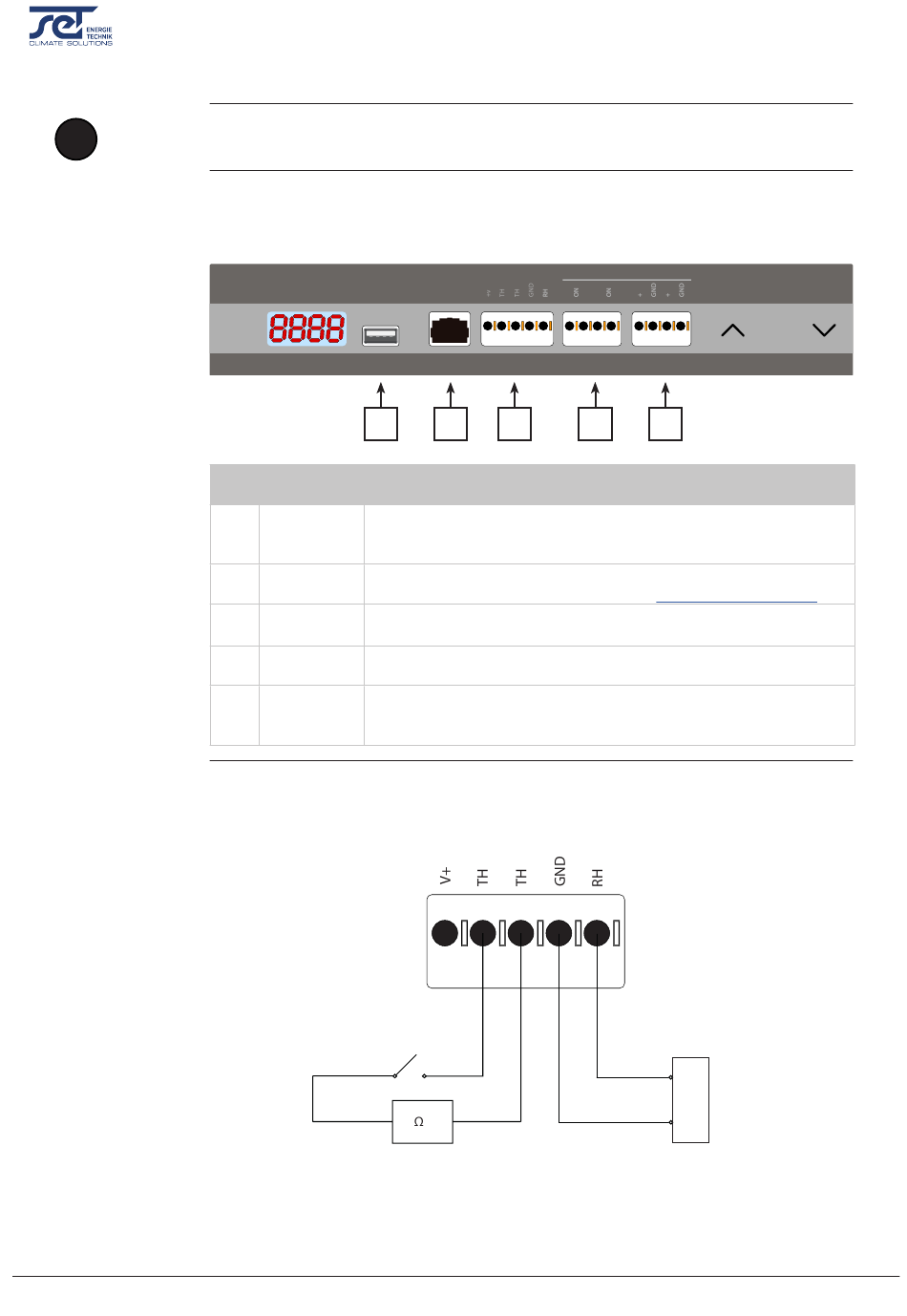

Les interfaces et les bornes du tableau de commande permettent de communiquer avec le
déshumidificateur et de connecter des accessoires, tels qu'une sonde HR/T, une alarme et
une batterie chaude. La figure et le tableau ci-dessous décrivent les différentes fonctions de
l'interface.
USB
1
Posi-
Interface
Description
tion
1
USB
L'USB est utilisé pour l'enregistrement de données/la mise à jour du
logiciel. Pour plus d'informations, voir la section « Mise à jour du logi-
ciel et fichiers journaux » à la page 26.
2
Modbus RTU
Connexion via Modbus. Une liste de données de l'interface Modbus
(RS-485)
peut être téléchargée à l'adresse suivante
3
Sonde HR/T
Bornes pour le raccord d'une sonde externe d'humidité/température.
Voir exemple de câblage à Fig. 7
externe
4
Alarme
Une alarme externe peut révéler si le déshumidificateur fonctionne
normalement ou s'il est en erreur. Voir exemple de câblage à Fig. 8
5
12 V CC
Le raccord d'un chauffe-eau ou d'un chauffage électrique permet de
Contrôle de
contrôler la température intérieure. Prendre contact avec votre distri-
la chaleur
buteur SET pour en savoir plus.
Il est possible de raccorder une sonde HR/T externe, ce qui permet de neutraliser les sondes
internes. La Fig. 7 montre un exemple de raccord.
Interrupteur de mise
en route/arrêt pour
sondes externes*
(en option)
Sonde de température externe
(ou résistance)
*Interrupteur en position : 0 = Sondes internes en service, 1 = Sondes externes en service
**Noter que la plage de fonctionnement est comprise entre 40 et 99 % HR. Hors de cette
plage, le déshumidificateur sera en mode veille.
RS485
EXT RH/T
2
3
Fig. 6
EXT RH/T
EXT RH/T
0
1
10k NTC
Fig. 7
Installation: Raccord électrique
RUN
FAIL
HEAT1 HEAT2
ALARM
12V DC
4
5
support.dantherm.com
0V = 0% RH
5V = 50% RH
10V = 100% RH**
0-10V
GND
Sonde d'humidité externe
(ou unité de commande)
OK
