Notice ATLCD 16/32/48/64(R)
Alarme technique 16, 32, 48 et 64 zones (R: relais en option)
11.

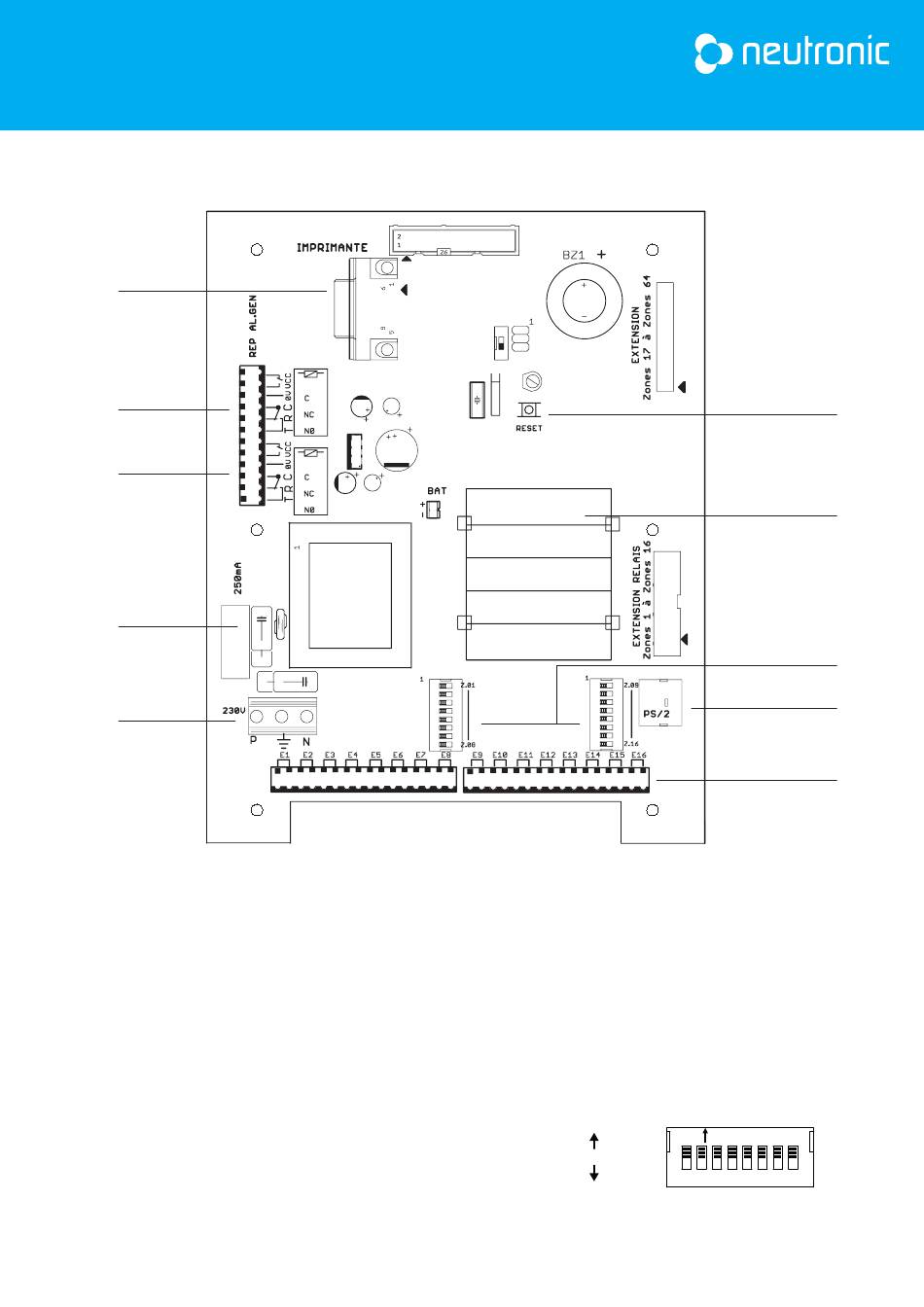

Raccordement :

1
2a
2b
3
4
1- Port imprimante:
2- Contacts de synthèse:
3- Fusible:
4- Connecteur secteur:
5- Bouton RESET:
6- Batterie:
7- Dip-switchs:
8- Connecteur clavier :
9- Connecteur de zones :
Fonctionne avec une imprimante de la marque KYOSHA modèle : kyoline C029-K5.
Le contact 2a (sec et alimenté) bascule en état d'alarme lors de l'apparition d'une nouvelle
zone d'alarme. il reprend sa position de veille lors de l'appui sur le bouton ARRET AVERT.
Le contact 2b (sec et alimenté) bascule en état d'alarme tant qu'il reste au moins une zone en état
d'alarme. Il reprend sa position de veille lors de l'appui sur le bouton ARRET AVERT et si toutes les
zones d'alarmes sont acquitées.
En cas d'appui sur le bouton ARRÊT AVERT le voyant devient fixe et le buzzer est désactivé.
Fusible rapide de protection de l'alimentation principale 230VAC
bornier d'alimentation 230VAC.
Celui-ci réinitialise la centrale et l'horloge. Il n'efface cependant pas les noms de zones.
Batterie 12V/600mAH de type Ni-mh
Configuration des contacts secs à surveiller :
ON : Normalement Fermé
OFF : Normalement Ouvert
Connecteur du clavier de type PS/2
Raccordement des contacts secs NO/NF à surveiller.
ON
ON = NF
OFF = NO
1 2 3 4 5 6 7 8
NOT-0010 V.01
Page 4/5
5
6
7
8
9
