Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
N°
N°
Version
Version
d'instructions
d'instructions
31316253
31316253
1.2
1.2

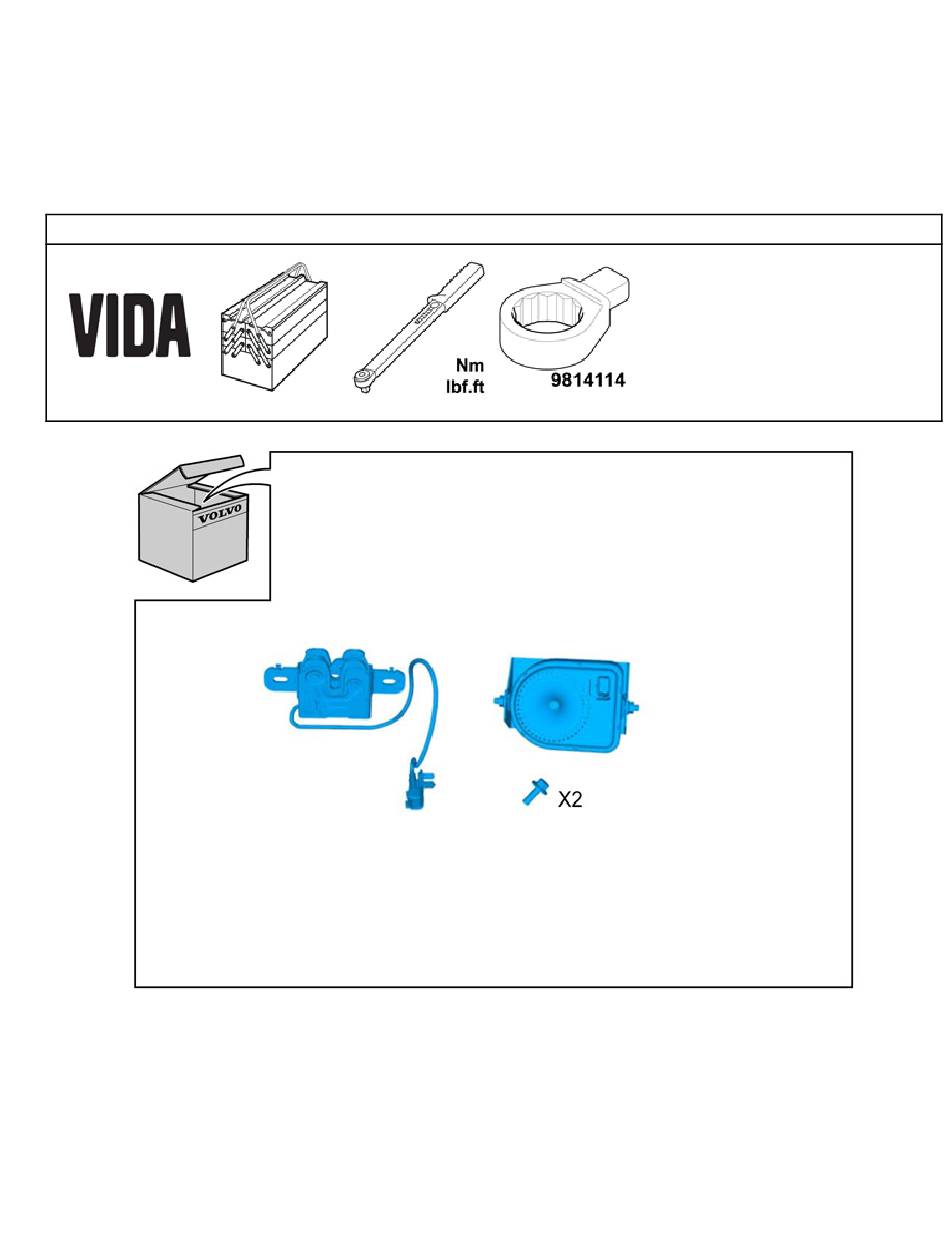

Équipement
Équipement
IMG-242205
IMG-242205
IMG-335536
IMG-335536
© Volvo Car Corporation
N° de pièce
N° de pièce
31414750, 31428180, 31316219, 31316217
31414750, 31428180, 31316219, 31316217

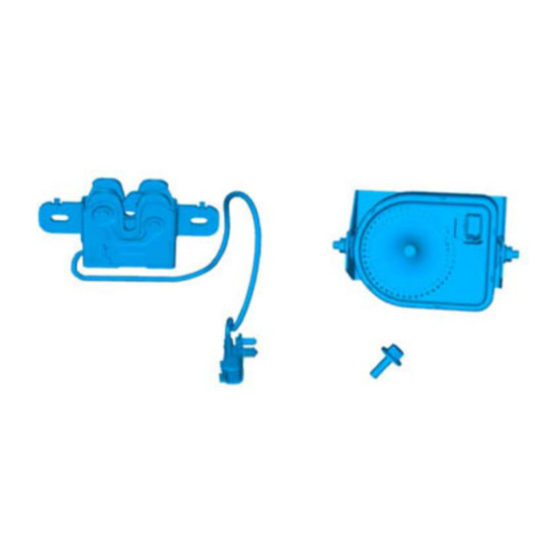

Alarme, Volvo Guard Alarm System, sirène
Alarme, Volvo Guard Alarm System, sirène
A0000162
A0000162
IMG-239664
IMG-239664
IMG-334911
IMG-334911
Alarme, Volvo Guard Alarm System, sirène- 31316253 - V1.2
Page 1 / 15
Publicité
Manuels Connexes pour Volvo VIDA
Sommaire des Matières pour Volvo VIDA
- Page 1 Alarme, Volvo Guard Alarm System, sirène Alarme, Volvo Guard Alarm System, sirène Équipement Équipement IMG-242205 IMG-242205 A0000162 A0000162 IMG-239664 IMG-239664 IMG-334911 IMG-334911 IMG-335536 IMG-335536 © Volvo Car Corporation Alarme, Volvo Guard Alarm System, sirène- 31316253 - V1.2 Page 1 / 15...
- Page 2 Concerne les voitures pour lesquelles la diode doit être remplacée Forcer délicatement avec un levier la diode/le capteur dans le tableau de bord. IMG-218298 © Volvo Car Corporation Alarme, Volvo Guard Alarm System, sirène- 31316253 - V1.2 Page 2 / 15...
- Page 3 Débrancher le connecteur de la diode et mettre celle-ci de côté. IMG-218299 Prendre une diode neuve. Brancher celle-ci sur le connecteur puis l'enfoncer dans le tableau de bord. IMG-218300 © Volvo Car Corporation Alarme, Volvo Guard Alarm System, sirène- 31316253 - V1.2 Page 3 / 15...
- Page 4 Enlever des deux côtés les cinq vis du bord avant du passage de roue. IMG-218302 Enlever les trois clips du dessous de la gaine de pare-chocs. IMG-218301 © Volvo Car Corporation Alarme, Volvo Guard Alarm System, sirène- 31316253 - V1.2 Page 4 / 15...
- Page 5 Si la voiture est équipée de feux antibrouillards ou d'aide au stationnement, détacher leurs connecteurs. IMG-218306 IMG-236926 © Volvo Car Corporation Alarme, Volvo Guard Alarm System, sirène- 31316253 - V1.2 Page 5 / 15...
- Page 6 Tourner le verrou de capot et détacher le câble. Mettre de côté le verrou de capot, un nouveau verrou de capot se trouve dans le kit. IMG-237383 © Volvo Car Corporation Alarme, Volvo Guard Alarm System, sirène- 31316253 - V1.2 Page 6 / 15...
- Page 7 Enfoncer avec précaution le connecteur avec un petit tournevis. Note ! faire attention aux deux câbles. IMG-239580 IMG-246451 Monter le câble au verrou de capot. IMG-237384 © Volvo Car Corporation Alarme, Volvo Guard Alarm System, sirène- 31316253 - V1.2 Page 7 / 15...
- Page 8 Enfoncer les connecteurs avec support dans les trous qui se trouvent dans le plaque située contre le phare. IMG-237389 © Volvo Car Corporation Alarme, Volvo Guard Alarm System, sirène- 31316253 - V1.2 Page 8 / 15...
- Page 9 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden IMG-335283 IMG-335282 © Volvo Car Corporation Alarme, Volvo Guard Alarm System, sirène- 31316253 - V1.2 Page 9 / 15...
- Page 10 Volvo Car Corporation Gothenburg, Sweden IMG-335284 Débrancher le connecteur de son support. Déposer le support avec ses clips ; ils ne seront pas réutilisés. IMG-335285 © Volvo Car Corporation Alarme, Volvo Guard Alarm System, sirène- 31316253 - V1.2 Page 10 / 15...
- Page 11 Volvo Car Corporation Gothenburg, Sweden Poser la console avec la sirène. Fixer et serrer à couple. Utiliser l'outil réf. 9814114. IMG-335289 Brancher la sirène. IMG-335290 © Volvo Car Corporation Alarme, Volvo Guard Alarm System, sirène- 31316253 - V1.2 Page 11 / 15...
- Page 12 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden IMG-335291 IMG-335282 © Volvo Car Corporation Alarme, Volvo Guard Alarm System, sirène- 31316253 - V1.2 Page 12 / 15...
- Page 13 Remettre en place la gaine de pare-chocs et veiller à ce que tous les crochets de fixation s'accrochent bien (figure B). IMG-218312 IMG-222347 © Volvo Car Corporation Alarme, Volvo Guard Alarm System, sirène- 31316253 - V1.2 Page 13 / 15...
- Page 14 Enfoncer les sept clips existants au bord supérieur de la gaine de pare-chocs. IMG-218303 Serrer des deux côtés la gaine de pare-chocs aux ailes internes avec des vis existantes. IMG-218314 © Volvo Car Corporation Alarme, Volvo Guard Alarm System, sirène- 31316253 - V1.2 Page 14 / 15...
- Page 15 Enfoncer les trois clips existants au dessous de la gaine de pare-chocs. IMG-218301 Télécharger le logiciel pour le fonctionnement de l'accessoire conformément aux instructions du VIDA. Consulter le VIDA ou le catalogue d'accessoires pour la référence du logiciel. IMG-242268 © Volvo Car Corporation Alarme, Volvo Guard Alarm System, sirène- 31316253 - V1.2...
