Sommaire des Matières pour THOMSON DCX 650

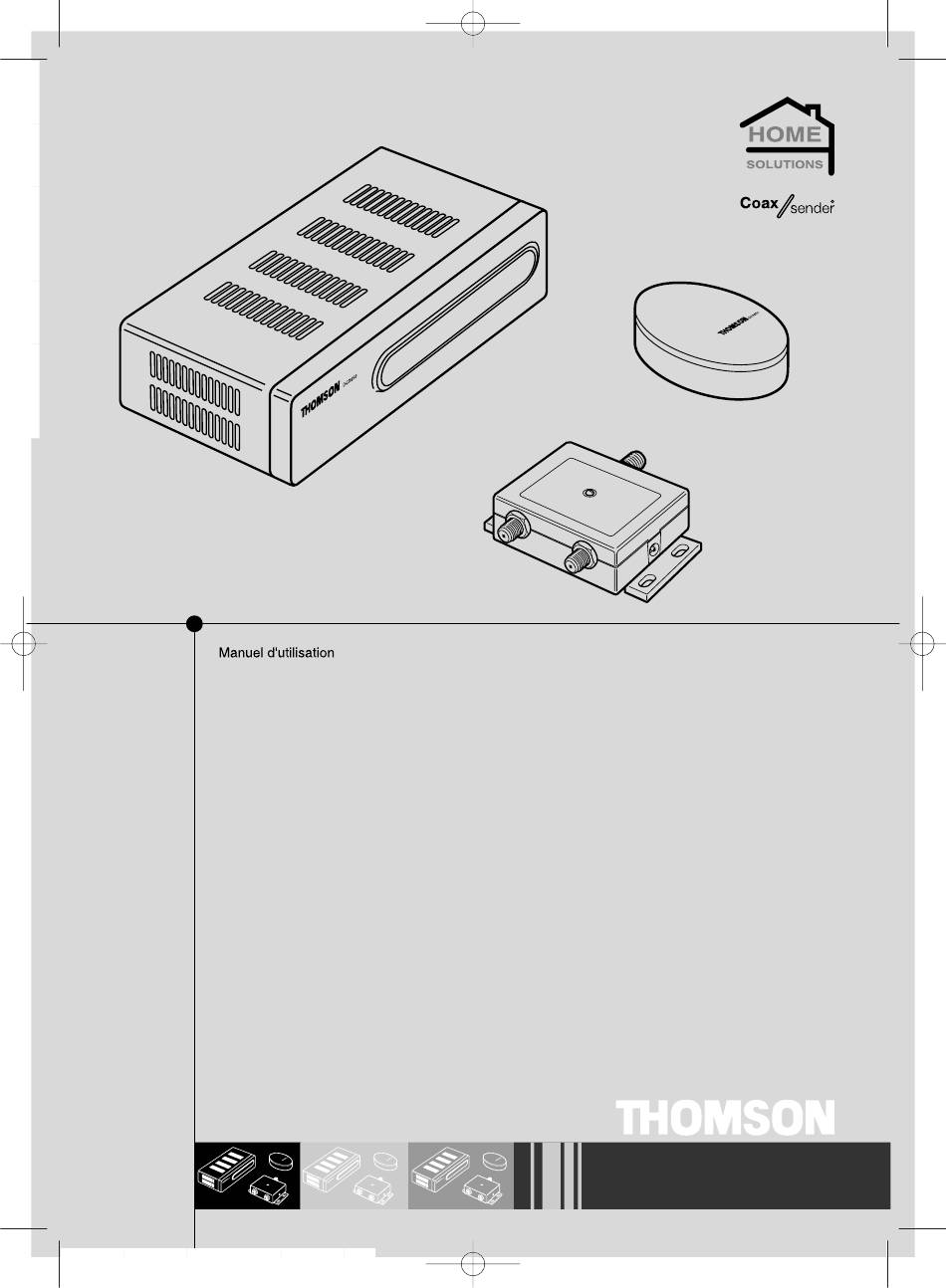

- Page 1 27/07/01 11:42 Page 1 (Film PANTONE 405 Cfilm) DCX 650...
- Page 2 cDCX650 27/07/01 11:46 Page 2 Montage des prises F sur les câbles coaxiaux (multiplexeur). 1,5cm...
-
Page 3: Précautions Et Informations
Suivez les indications scrupuleusement et dans l’ordre. Conservez ensuite cette notice pour vous-y référer plus tard. • La tension d’alimentation secteur de votre DCX 650 est de 220/240 V - 50 Hz. Toute utilisation avec une tension supérieure risque de l’endommager ou de provoquer un incendie. -
Page 4: Avant De Commencer
DCX650 27/07/01 11:52 Page 2 Avant de commencer Déballez votre matériel et assurez-vous d’être en possession des éléments suivants Le multiplexeur Le modulateur Le transmetteur de signaux infrarouges et son cordon d’alimentation Un cordon péritélévision / scart 7 fiches F Manuel d’utilisation Cordon et cellules infrarouges 4 adaptateurs F/TV... -
Page 5: Table Des Matières
Installation de votre DCX 650 ........8... -
Page 6: A Quoi Sert Cet Appareil
A quoi sert cet appareil ? Principe Le DCX 650 est un système de distribution de signaux Audio-Vidéo vers un ou plusieurs téléviseurs d’une même habitation. Il vous permet de télécommander depuis une autre pièce l’appareil (Décodeur Satellite, Magnétoscope, Lecteur DVD) dont vous souhaitez voir les images en utilisant sa propre télécommande. - Page 7 DCX650 27/07/01 11:52 Page 5 Comment circulent les signaux Antenne Multiplexeur CHAMBRE Second téléviseur Transmetteur infrarouge Télécommande du Fenêtre du décodeur satellite Prise murale transmetteur Dirigez la télécommande vers la fenêtre du transmetteur. SALON Modulateur Récepteur satellite P P R R 0 0 8 8 Prise murale...
-
Page 8: Avant L'installation De Votre Dcx 650
Exemple de schéma général de votre installation Avant l’installation de votre DCX 650 L’installation de votre DCX 650 s’effectuera à partir de la configuration de votre installation Audio/Vidéo de votre domicile. Le schéma ci-dessous en donne un exemple qui peut correspondre à un schéma général. -
Page 9: Après L'installation De Votre Dcx 650
27/07/01 11:52 Page 7 Exemple de schéma général final Après l’installation de votre DCX 650 Le schéma ci-dessous reprend le principe de la distribution des chaînes satellites à partir d’un décodeur satellite. Ce schéma est valable pour d’autres appareils. Pour une configuration avec plusieurs appareils, reportez-vous en page 16. -
Page 10: Installation De Votre Dcx 650
27/07/01 11:52 Page 8 Installation de votre DCX 650 Installation L’installation de votre DCX 650 devra être réalisée par étapes. Procédez en suivant les indications afin d’installer dans l’ordre : - le multiplexeur, - le transmetteur infrarouge, - le modulateur. -
Page 11: Installation Du Multiplexeur
DCX650 27/07/01 11:52 Page 9 Installation de votre DCX 650 (suite) Installation du multiplexeur 1 - Fixez le multiplexeur sur un mur ou une poutre au plus près de l’antenne extérieure, comme illustré ci- dessous (vis non fournies). 2 - Raccordez avec une prise F fournie l’antenne extérieure à... -
Page 12: Installation Du Transmetteur Infrarouge
DCX650 27/07/01 11:52 Page 10 Installation de votre DCX 650 (suite) Installation du transmetteur infrarouge 1 - Vissez 2 des 4 adaptateurs F/TV sur les prises du transmetteur infrarouge. 2 - Branchez un des 2 câbles à la prise de sortie TV du transmetteur infrarouge et au second téléviseur. -
Page 13: Installation Du Modulateur
DCX650 27/07/01 11:52 Page 11 Installation de votre DCX 650 (suite) Installation du modulateur 1 - Placez le modulateur près des appareils dont vous désirez retransmettre les images et le son. 2 - Vissez les 2 autres adaptateurs F/TV aux 2 prises du modulateur. -
Page 14: Mise En Place Du Répéteur Infrarouge
à télécommander. Modulateur Modulateur Fin de l’installation… L’installation de votre DCX 650 est maintenant terminée. Vérifiez que vos téléviseurs fonctionnent comme avant puis procédez aux réglages de mise en service de votre DCX 650 de la page suivante. -
Page 15: Mise En Service De Votre Dcx 650
DCX650 27/07/01 11:52 Page 13 Mise en service de votre DCX 650 Réglage du second (ou des autres) téléviseur(s) Avec le second téléviseur, vous devez choisir un numéro de programme libre que vous affecterez aux images retransmises par votre modulateur. De cette façon vous pourrez voir les images du lecteur DVD, du magnétoscope ou du récepteur satellite... -
Page 16: Réglage Du Second Téléviseur Tv 2
27/07/01 11:52 Page 14 Mise en service de votre DCX 650 (suite) 2 - Choisissez un canal de transmission ( 05 à 10 ou 06 à 12) selon le téléviseur, à l’aide des mini interrupteurs (numérotés de 1 à 7) situés l’arrière du modulateur. -
Page 17: Cas Particulier
Modulateur Si vous n’avez pas opté pour l’achat d’un coupleur terrestre-satellite SLP220 de marque THOMSON ou si le système fonctionne mal ou pas du tout, vérifiez que le coupleur terrestre-satellite a les caractéristiques suivantes : - Bande de fréquences : 5 à... -
Page 18: Installation Avec Plusieurs Appareils
DCX650 27/07/01 11:52 Page 16 Installation avec plusieurs appareils Installation du modulateur 1 - Placez le modulateur près des appareils dont vous désirez retransmettre les images et le son. 2 - Vissez les 2 autres adaptateurs F/TV aux 2 prises du modulateur. 3 - Branchez le modulateur comme indiqué... -
Page 19: Caractéristiques Techniques
DCX650 27/07/01 11:52 Page 17 Caractéristiques techniques Modulateur Canal de sortie : 5 à 10 - norme L - bande III (VHF) son mono AM. Niveau HF de sortie : 74 dBµV. Distorsion audio : 1 %. Impédances prises F : 75 ohms. -
Page 20: En Cas De Problèmes
Consultez votre revendeur. Votre contact THOMSON : 0 810 810 891 (Pour la France, prix d’un appel local) www.thomson-europe.com DCX 650 / FR / RST-IC / 07 -01... - Page 21 27/07/01 11:43 Page 3 (Film PANTONE 405 Cfilm) DCX 650 THOMSON multimedia 46 quai A. Le Gallo 92648 Boulogne Cedex France RCS NANTERRE B 322 019 464 http://www.thomson-europe.com 35155520 © Copyright THOMSON multimedia 2001 Réalisation INTERCONCEPT - 07/01...
