MAKING MODERN LIVING POSSIBLE

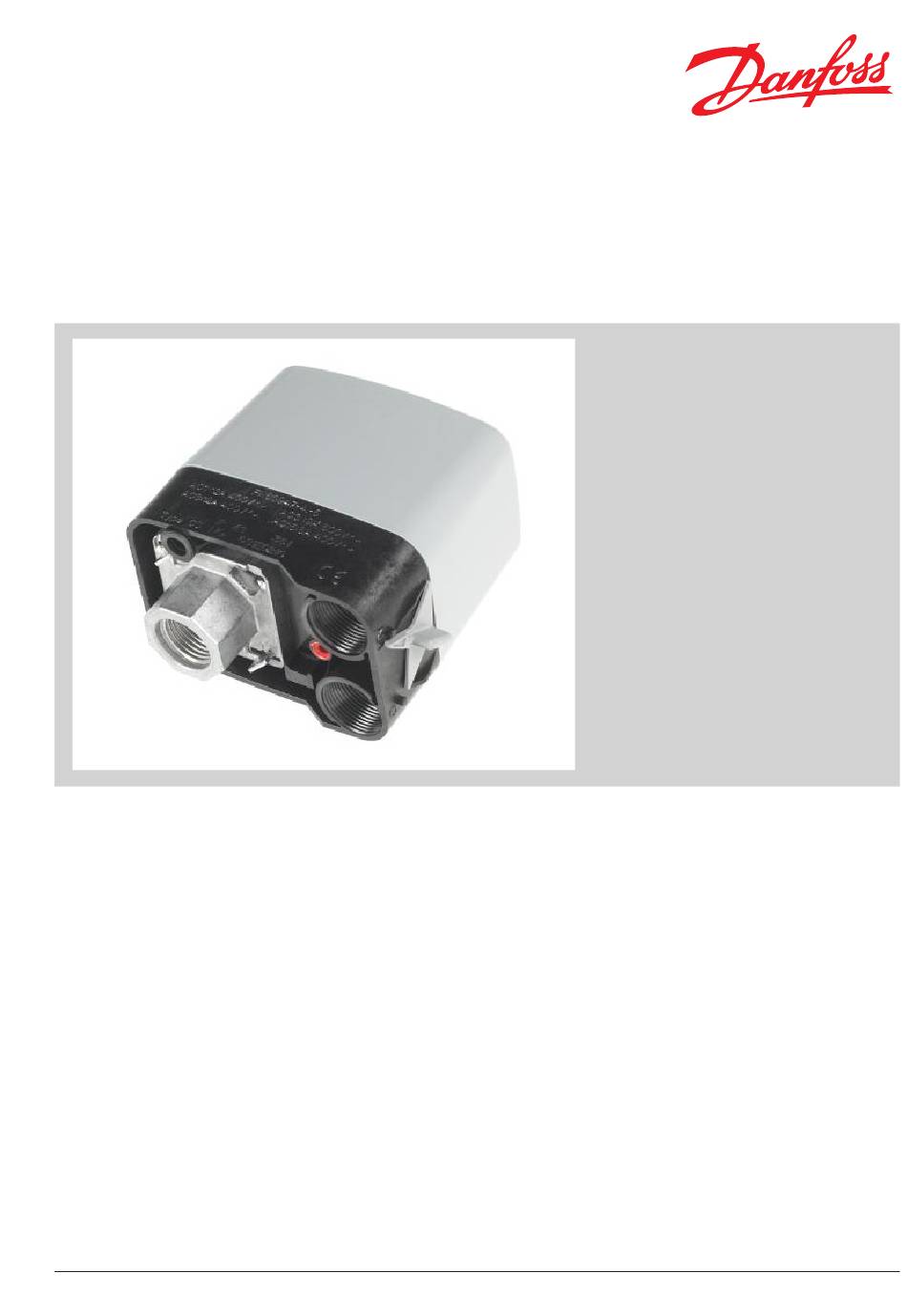

Fiche téchnique
Interrupteur de pression,
Type CS
Caractéristiques
IC.PD.P10.H2.04 / 520B4694
y Plage de pression : de 2 à 20 bar
y Raccord de pression : G½ ou G1/4
y Système de contact : tripolaire (standard) et
unipolaire (accessoire)
y Différentiel réglable
y Soupape de décharge (accessoire)

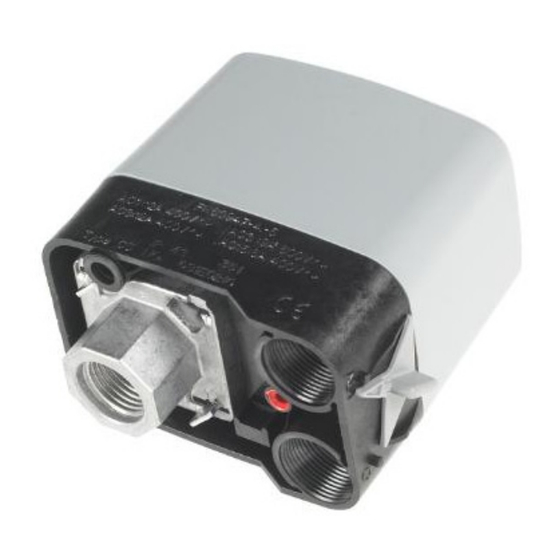

Les pressostats de la gamme CS disposent
d'un contact manométrique tripolaire intégré.
La position du contact dépend de la pression
dans le connecteur, du réglage de la plage et
du différentiel réglable.
Les pressostats sont équipés d'un interrupteur
manuel qui bloque le système de contact
en position ouverte indépendamment de la
pression du système. Les pressostats équipés
de soupape de décharge servent dans les
systèmes d'air comprimé où une décharge de
la pression sur le piston du compresseur est
nécessaire avant le démarrage.
Le pressostat CS est conçu pour le démarrage
et l'arrêt automatique de compresseurs à air
et de pompes à eau pressurisée.
y Contact bloqué par interrupteur manuel
y Protection IP43 ou IP55
y Modèles spéciaux avec raccord de pression en
polyacétal homologués DVGW (KTW) adaptés
aux applications avec eau potable
