4 NOMENCLATURE
4.1 DESCRIPTION DE
L'ADAPTATEUR

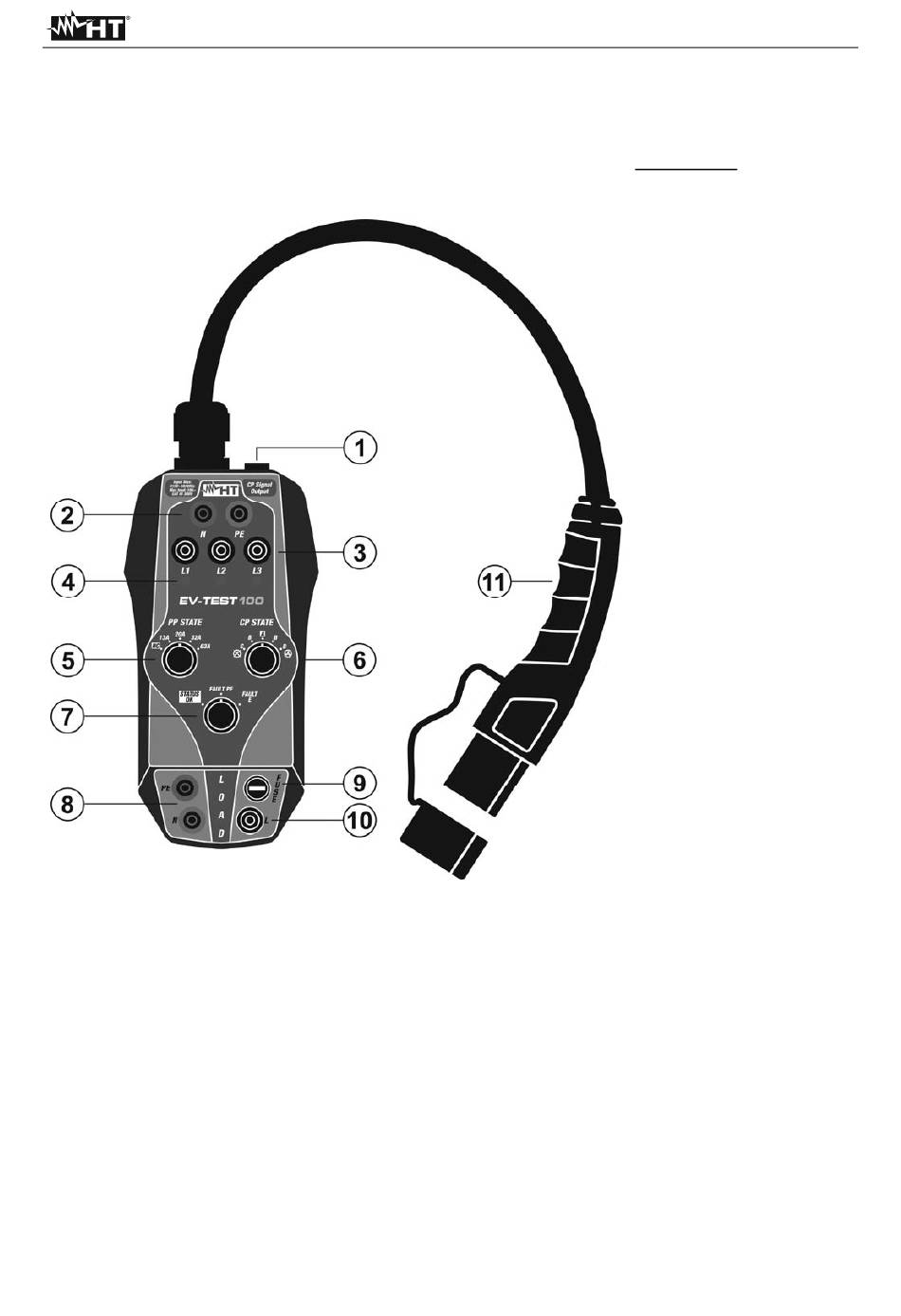

Fig. 1: Description de
FR - 5
LEGENDE:
1.
Entrée pour la
connexion à
l'instrument HT via
un câble C100EV
2. Terminaux N, PE
pour connexion à
l'instrument HT
3. Terminaux L1,L2,L3
pour connexion à
l'instrument HT
4. LED de
reconnaissance des
phases L1, L2, L3
5. Sélecteur de PP
state
6. Sélecteur de CP
state
7. Sélecteur FAULT
PE, FAULT E
8. Terminaux N, PE
pour connexion à
charge externe
9. Fusible de
connexion section
LOAD
10. Terminal L pour
connexion à charge
externe
11. Câble à prise Type
2 pour connexion au
système EVSE
l'adaptateur
EV-TEST100
