INSTALLATION, FONCTIONNEMENT ET PIÈCES DÉTACHÉES
Sta-Rite Pool/Spa Group
293 Wright Street, Delavan, WI 53115
International: 262-728-5551, FAX: 262-728-7550
www.starite.com
Union City, TN • Delavan, WI • Mississauga, Ont. • Murrieta, CA
© 2004, Sta-Rite Industries

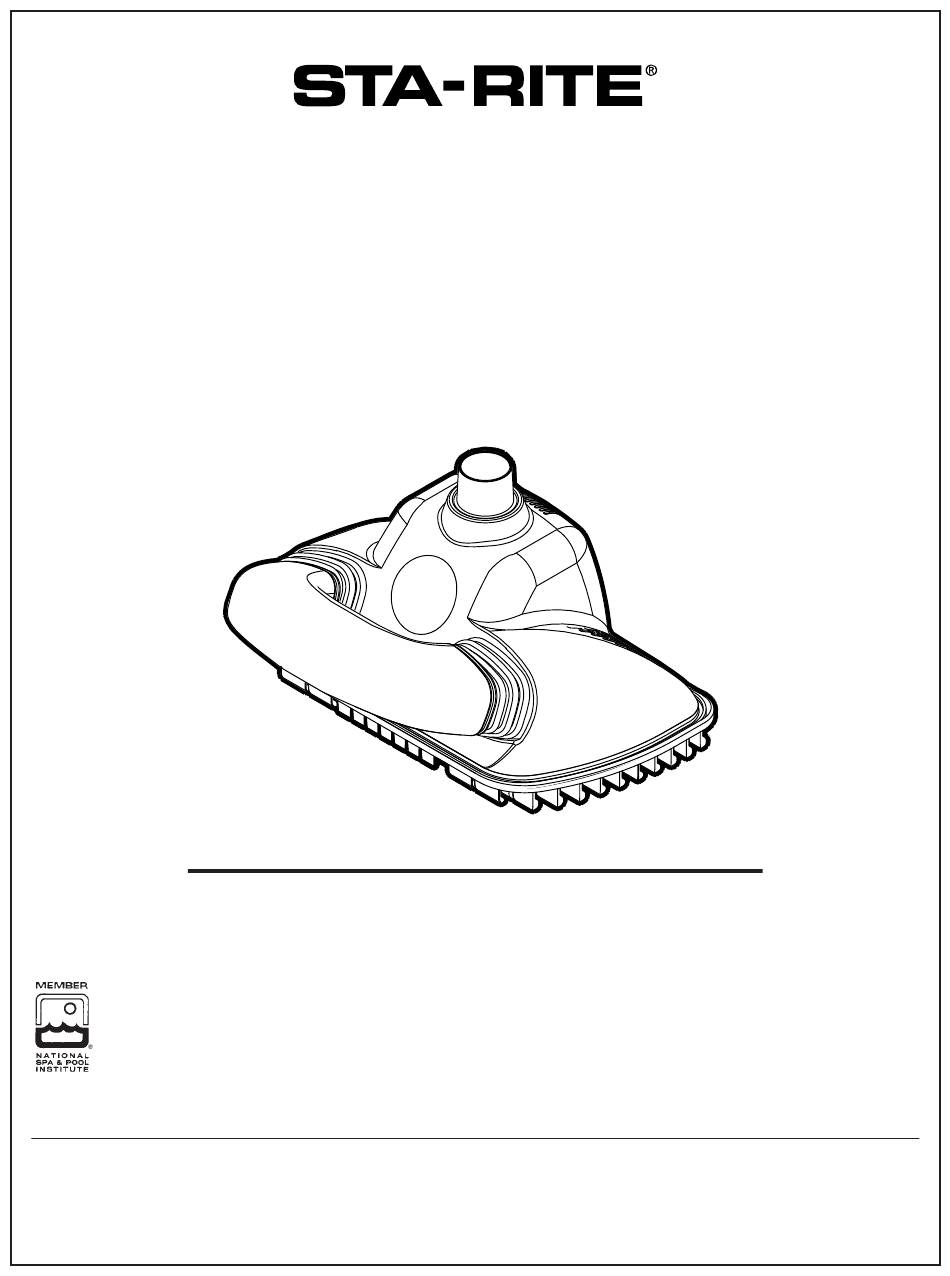

Nettoyeur automatique
de piscine PoolShark
N O T I C E
D ' U T I L I S A T I O N
®
S582-FR (Rev. 5/8/04)
Publicité
Table des Matières
Manuels Connexes pour STA-RITE PoolShark GW7500
Sommaire des Matières pour STA-RITE PoolShark GW7500
- Page 1 D ’ U T I L I S A T I O N INSTALLATION, FONCTIONNEMENT ET PIÈCES DÉTACHÉES Sta-Rite Pool/Spa Group 293 Wright Street, Delavan, WI 53115 International: 262-728-5551, FAX: 262-728-7550 www.starite.com Union City, TN • Delavan, WI • Mississauga, Ont. • Murrieta, CA S582-FR (Rev. 5/8/04) © 2004, Sta-Rite Industries...
-
Page 2: La Piscine Et Le Systeme De Filtration
LIRE ATTENTIVEMENT CE QUI SUIT AVANT LA PISCINE ET LE SYSTEME DE PROCÉDER À L'INSTALLATION DE CE DE FILTRATION : NETTOYEUR AUTOMATIQUE DE PISCINE! Avant de procéder à l’installation du nettoyeur automa- tique, bien étudier et bien comprendre toutes les informations relatives aux avertissements, ainsi que les consignes de sécurité... -
Page 3: Table Des Matières
TABLE DES MATIÈRES ASSEMBLAGE La sécurité..................2 1. Sortir le PoolShark et toutes ses pièces de la boîte d’expédi- ® tion. S’assurer qu’il ne manque pas de pièces ni de com- Assemblage...................3 posants (se reporter à la Figure 1). Installation ..................3 2. -
Page 4: Premiers Réglages Et Premières Vérifications De Fonctionnement
3. Sortir le panier de l’écumoire. 3. Au besoin, introduire le cône de réduction dans l’orifice de la conduite d’aspiration réservé à cet effet. 4. Poser le cône de réduction dans l’écumoire. 4. Mettre le Poolshark (sur lequel toutes les longueurs de tuyaux 5. - Page 5 NOTA : Si l’écumoire ne permet pas de voir la bague jaune du Est-ce que l’aspiration est trop puissante? régulateur, la méthode TEMPORAIRE suivante permettra de L’aspiration sera trop puissante si le PoolShark aspire de l’air vérifier l’aspiration. lorsqu’il arrive au niveau de l’eau. S’assurer que le régulateur A.
-
Page 6: Entretien
ENTRETIEN • Vérifier s’il y a des débris dans l’oscillateur du PoolShark. Les débris peuvent empêcher le mouvement de l’oscillateur ou limiter le débit dans le nettoyeur automatique. Aspiration dangereuse. L’aspiration par le • Vérifier l’oscillateur à la recherche de : Dommages, joints PoolShark risque de retenir les nageurs, causant ainsi de graves manquants (il doit y avoir 4 joints);... -
Page 7: Les Branchements Et Les Réglages « Précis » De L'aspiration
NOTA : NE PAS percer de trous dans le butoir du PoolShark s’il Récupérateur de feuilles en ligne PEUT monter le long des parois de la piscine! Si la piscine est exposée à de grandes quantités de feuilles, nous suggérons d'acheter et de poser un récupérateur de feuilles en L'aspiration de la pompe présente un danger ligne. -
Page 8: Démontage
Démontage 3900 0201 1 ° : À l’aide d’un tournevis, enlever prudemment le patin d’aspiration en caoutchouc en le faisant passer par-dessus le rebord du corps extérieur. 4 ° : Tirer droit sur l’oscillateur pour le dégager de la partie inférieure du boîtier extérieur. -
Page 9: Démontage (Suite)
Démontage (suite) 3907 0201 3906 0201 Remontage : Pour remonter le PoolShark, procéder à l’inverse des 7 ° : Déposer le manchon de l’oscillateur pour dégager la bague opérations précédentes. NOTA : Pour le remontage, l’encoche du manchon de l’oscillateur et l’embrayage. pratiquée sur le disque central du grand entraînement de guidage doit être orientée vers le bas (comme il est illustré). -
Page 10: Éclaté Du Poolshark
Éclaté du PoolShark 3908 0201... -
Page 11: Liste Des Pièces De Rechange Du Poolshark
Liste des pièces de rechange du PoolShark Modèle Modèle Réf. Désignation des pieces Qté GW7500 GW7700 • Ensemble de guidage (comprend les Réf. 2, 3 et 4) GW7505 GW7515 Boîtier de la rotule Rotule Pignon de la rotule Agrafe d’embrayage •... -
Page 12: Garanties Particulières
• Remplissez le formulaire d’enregistrement de garantie disponible sur le site www.staritepool.com en cliquant sur « Register Products », puis sur Sta-Rite Pool OU • Remplissez le coupon ci-dessous et envoyez-le par la poste dans les 10 jours après l’installation à Sta-Rite, à l’attention du Service des garanties de piscine, 293 Wright St., Delavan, WI 53115 Carte d’enregistrement de garantie...
