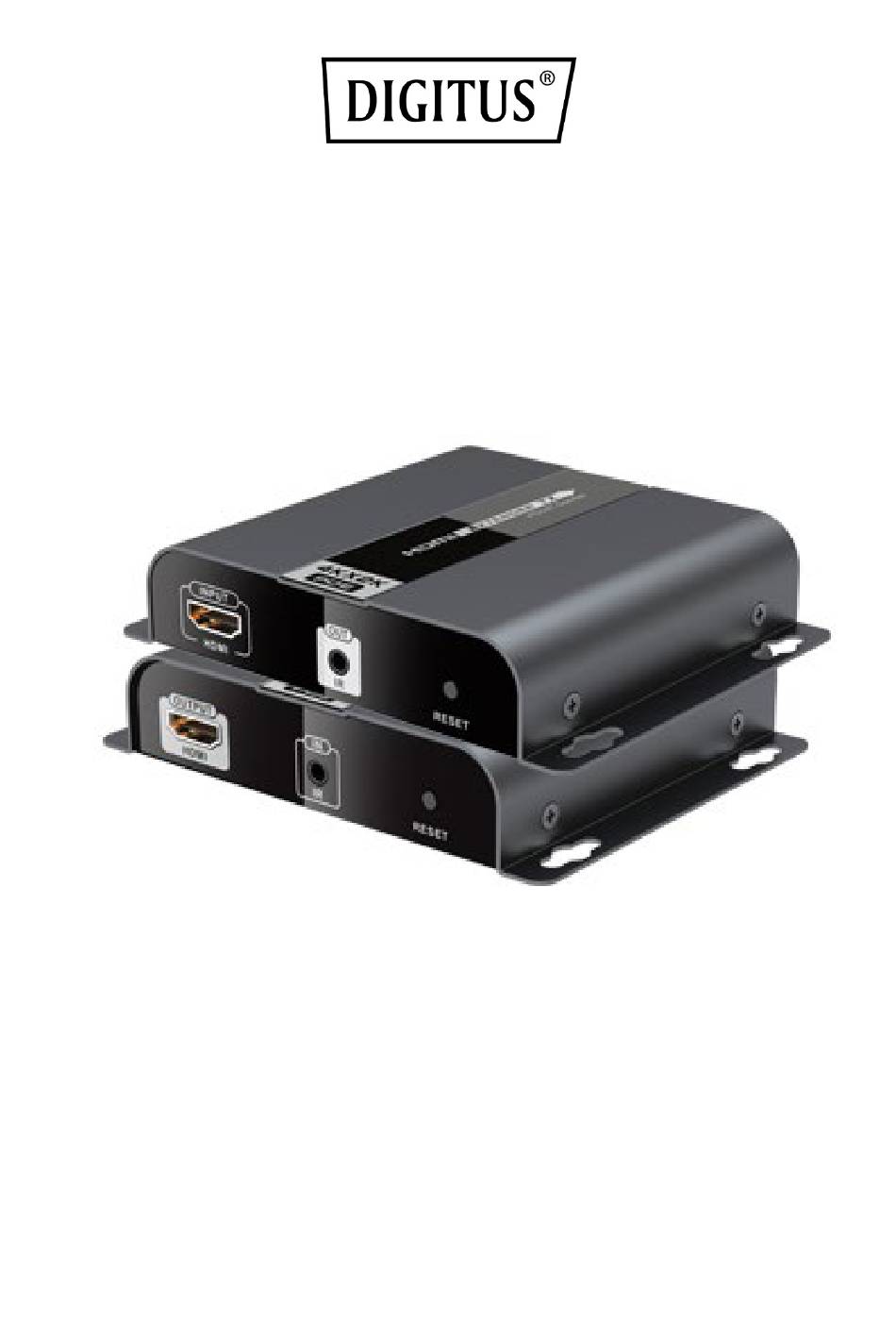

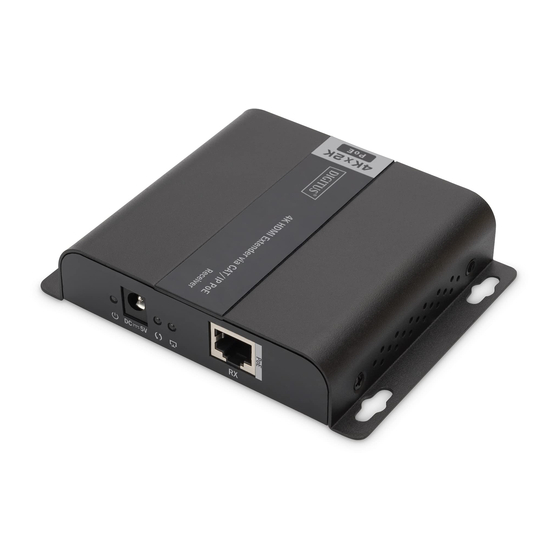

- Page 1 Réémetteur HDMI 4K sur IP/CAT Guide d'utilisation DS-55124 • DS-55125 (Récepteur) Rev. 2...
-
Page 2: Consignes De Sécurité Importantes
Consignes de sécurité importantes Lisez les consignes de sécurité ci-dessous avant l’installation et l’utilisation du produit : 1. Respectez toutes les mises en garde et tous les avertissements contenus dans ce manuel. 2. N'exposez pas l’unité à la pluie, l'humidité et autres liquides. 3. -
Page 3: Contenu De L'emballage
Contenu de l’emballage 1 x Émetteur (Tx) pour 1 x Récepteur (RX) 1 x Guide RALLONGE HDMI pour RALLONGE HDMI d'utilisation SORTIE IR ENTRÉE IR 1 x Câble de rallonge 1 x Câble de rallonge IR blaster IR pour le récepteur Conditions d’installation requises 1. -
Page 4: Description Des Panneaux
Description des Panneaux 1. Rallonge HDMI TX (Émetteur) Réinitialisation Alimentation électrique ① ⑤ Entrée du signal HDMI (5 V CC) ② Sortie de signal IR pour Voyant de transmission de ③ ⑥ raccorder un câble de données rallonge d’émetteur IR Voyant de liaison réseau ⑦... - Page 5 Procédures d’installation 1. Connexions 1.1. Connexion point à point : Distance de transmission maximale de 120 mètres sur un seul câble CAT 6 (un câble de haute qualité peut atteindre 150 mètres). Rallonge HDMI TX Rallonge HDMI RX (Émetteur) (Récepteur) SORTIE HD ENTRÉE HDMI Commutateur...
-
Page 6: Connexion Un À Plusieurs : En Utilisant Un Routeur/Commutateur
1.3. Connexion un à plusieurs : En utilisant un routeur/commutateur réseau, un émetteur vers plusieurs récepteurs, réalise une extension et une séparation. SORTIE HDMI Rallonge HDMI Câble ENTRÉE HDMI RX (Récepteur) CAT 5/5E/6 SORTIE HDMI Rallonge HDMI Rallonge HDMI TX Câble Commutateur RX (Récepteur) -
Page 7: Spécification
Spécification Réémetteur Type de produit HDMI 4KX2K CAT5/5e/6 sur IP avec PoE Jusqu’à 120 m, prend en charge un à Caractéristiques plusieurs, 4K@30Hz Vitesse de transmission 10,2Go/s maximale Profondeur de couleur 8bit 480i@60Hz, 480p@60Hz, 576i@50Hz, Résolutions vidéo prises en 576p@50Hz, 720p@50/60Hz, charge 1080i@50/60Hz, 1080p@50/60Hz, 4K×2K@24/25/30Hz... -
Page 8: Exclusion De Responsabilité
FAQ (questions fréquemment posées) Q : L’écran affiche « En attente de connexion » dans le coin de droite ? R : Veuillez vérifier que l’alimentation de l’émetteur (TX) et du commutateur (le cas échéant) est connectée, et assurez-vous que les câbles sont bien branchés. - Page 9 Il s'agit d'un produit de Classe A. Cet appareil peut provoquer des interférences radio dans un environnement domestique. Dans ce cas, l'utilisateur doit prendre certaines mesures adéquates. Par la présente, Assmann Electronic GmbH certifie que le produit contient la déclaration de conformité.
