Port Série Rs232; Entrée Analogique; Mesure À 6 Fils; Mesure À 4 Fils - Seneca Z-SG Manuel D'utilisation

Alimentation à partir des bornes
2
10 ÷ 40 V
3
19 ÷ 28 V
Il n'y a pas d'isolation entre RS485 et la sortie retransmise.
PORT SÉRIE RS232
Le câble de connexion DB9 Jack stéréo 3,5 mm peut être assemblé comme indiqué sur la
figure ci-dessous ou acheté comme accessoire.
DB9-F
ENTRÉE ANALOGIQUE

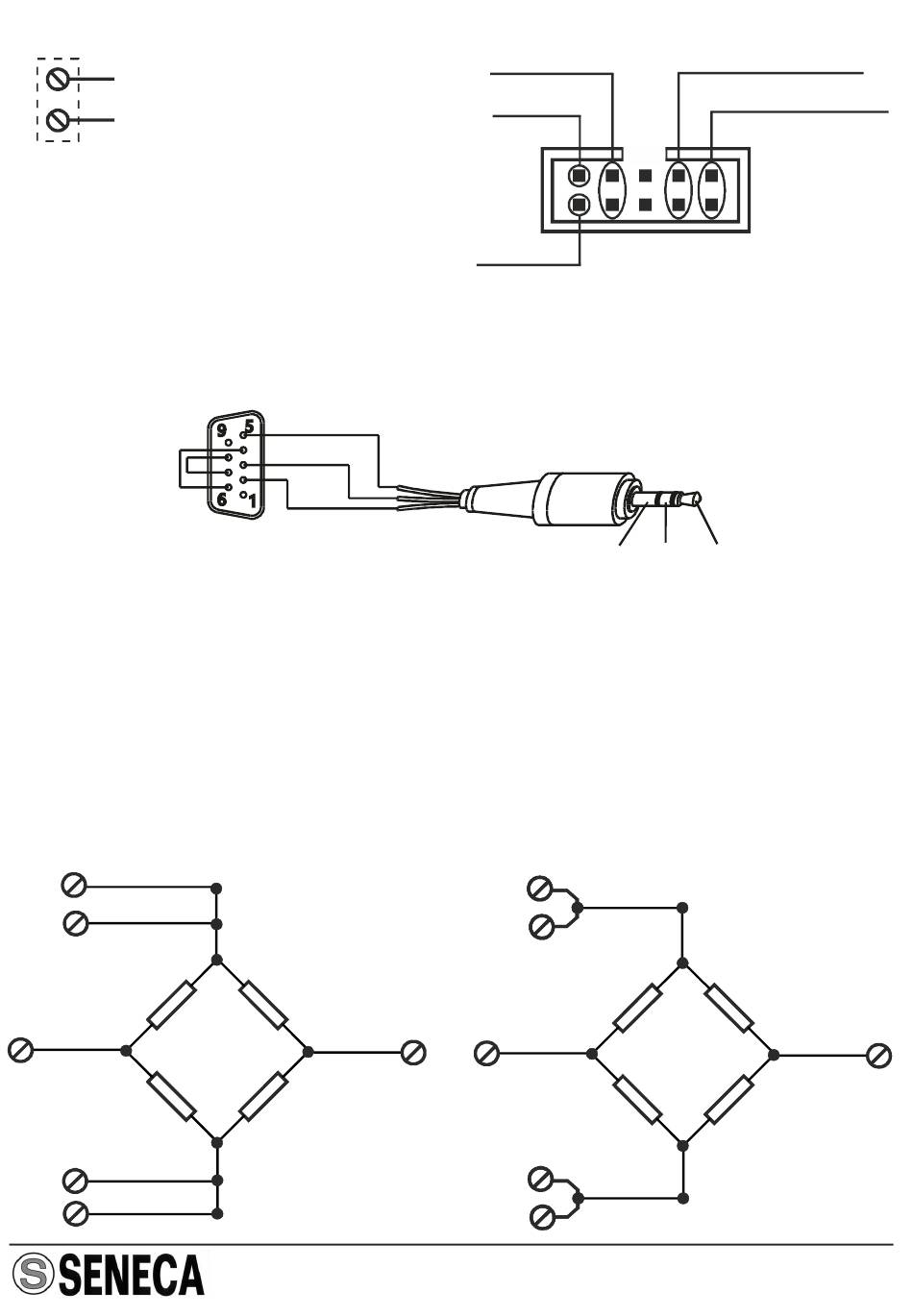

Les branchements à effectuer pour une connexion à une cellule de charge sont illustrés
sur la figure. Les bornes ont la signification suivante :
7: Alimentation positive cellule de charge
8: Lecture alimentation positive cellule de charge
9: Positif lecture cellule
10: Alimentation négative cellule de charge
11: Lecture alimentation négative cellule de charge
12: Négatif lecture cellule
Pour les branchements, il est nécessaire d'utiliser des câbles blindés.
MESURE À 6 FILS
+ Excitation
7
+ Sense
8
9
+ Signal
- Sense
11
- Excitation
10
DC
2.0 W
AC
GND
Tx
Rx
12
- Signal
MI00120 -F
Branchements bus pour guide DIN
RS485 GND
RS485 A
RS485 B IDC10
Jack stereo 3.5 mm
GND
MESURE À 4 FILS
+ Excitation
7
8
9
+ Signal
11
10
- Excitation
9
Power Supply AC+
Power Supply AC-
1
Tx Rx
- Signal
FRANÇAIS - 5/8
12
