Table des Matières
Sommaire des Matières pour SKANDI KRAFT iTECH MIG 350 4R

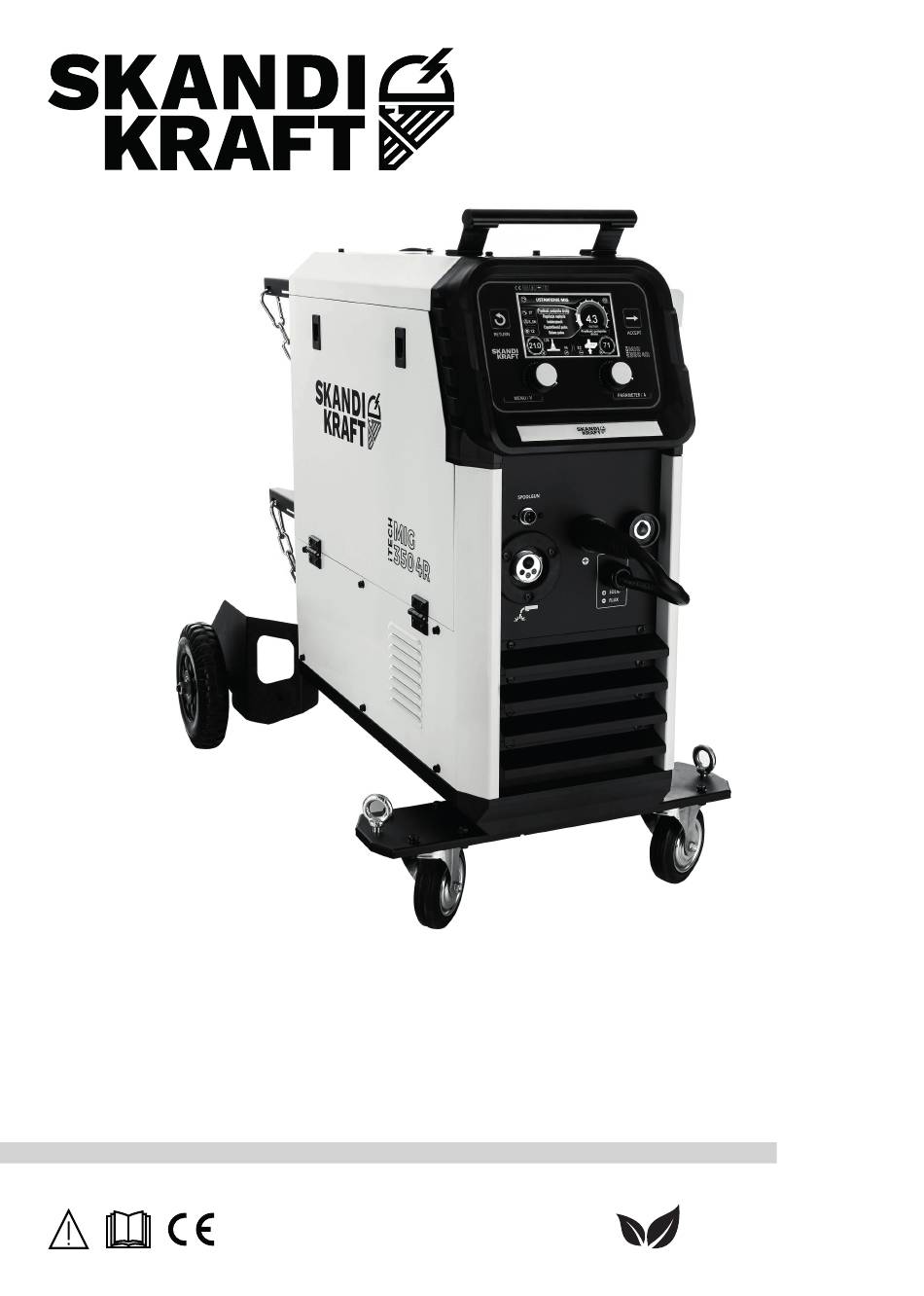

- Page 1 OPERATING MANUAL iTECH MIG 350 4R Printed on eco-friendly paper...
- Page 2 Contents: 1. English ................... 2. Deutsch ..................3. Español ..................4. Français ..................5. Italiano ..................6. Polski .................... 7. Svenska ..................
- Page 3 Informa�ons générales Avant de commencer tout travail avec un poste à souder, prendre connaissance de ce mode d'emploi ! • La lecture et le respect des instruc�ons perme�ront un fonc�onnement en toute sécurité de nos appareils. • La personne qui u�lise la machine à souder doit être qualifiée et formée pour u�liser ce type d'appareils. •...
- Page 4 • Assurez-vous que les cylindres sont bien maintenus et en posi�on ver�cale pour éviter qu'ils ne se renversent. Ne jamais laisser l'électrode de soudage ou la borne de terre toucher la bouteille de gaz ! Ne pas �rer les câbles de soudage sur le cylindre ! •...
- Page 5 Risque d'électrocu�on pouvant entraîner la mort Le contact avec des pièces électriques sous tension peut provoquer un choc mortel ou des brûlures graves. Les fils de travail sont toujours sous tension lorsque l'appareil est mis sous tension. Pendant le soudage MIG/MAG, le fil de soudage, le système d'alimenta�on en métal d'apport et toutes les par�es qui touchent le fil de soudage sont sous tension.
- Page 6 Équipement de classe B : Les équipements de classe B peuvent être u�lisés dans tous les lieux, y compris les lieux résiden�els où l'alimenta�on électrique est fournie par le réseau public à basse tension. U�lisa�on prévue U�lisateur, n'oubliez pas que vous êtes responsable de l'installa�on et de l'u�lisa�on de l'équipement de soudage à l'arc conformément aux instruc�ons du fabricant.
- Page 7 Entre�en Calendrier des travaux recommandés à effectuer pour le bon fonc�onnement de l'appareil. Avant de commencer toute ac�vité liée à la maintenance de l'appareil ou à la vérifica�on de son état technique, n'oubliez pas de débrancher l'appareil de la source d'alimenta�on. Toutes ces ac�vités doivent être effectuées à l'aide d'ou�ls secs et propres.
-
Page 8: Dépannage
Dépannage Si vous remarquez que l'appareil ne fonc�onne pas correctement, vérifiez les exemples et solu�ons suivants. Cela n'indique pas nécessairement une panne et vous pouvez effectuer l'analyse vous-même. En cas de ques�ons ou de doutes, veuillez contacter un point de service agréé. L'appareil n'amorce pas l'arc - Vérifier le raccordement des câbles de travail au poste à... - Page 9 Schéma de connexion des poignées de soudage Connexion de la poignée TIG 1. Connectez la fiche de courant de la poignée de soudage TIG à la prise de courant sur le panneau avant de l'appareil. 2. Connectez la prise de contrôle de la la poignée de soudage TIG à la prise de contrôle sur le panneau avant de la machine.
-
Page 10: Fonctions Supplémentaires
PARAMÈTRES TECHNIQUES FONCTIONS SUPPLÉMENTAIRES Courant de soudage MIG : 40-350 A impulsion et double impulsion – soudage de qualité, la soudure Tension de soudage MIG : 16-32 V est plus durable et plus jolie Performance (pour temp. 40 °C) : spot/s-2T/s-4- soudage par points, u�lisé... - Page 11 Vue d’en face Vue en arrière 1. Panneau de contrôle 1.a. Prise chauffage gaz 36 V 2. Ouvertures de ven�la�on 2.a. Raccordement gaz inerte 3. Prise pôle néga�f 3.a. L'interrupteur principal de l'appareil 4. Prise pôle posi�f 4.a. Raccordement du câble secteur 5.
- Page 12 Prépara�on de l'appareil pour le soudage Prépara�on de l'appareil – Méthode de soudage MMA 1. Connectez la prise de courant du porte-électrode MMA à la poignée de courant sur le panneau avant de la machine à souder. 2. Connectez la prise de courant de la poignée de masse à la prise de courant sur le panneau avant de la machine à...
- Page 13 Bouton pour revenir au menu précédent. • Appuyer et maintenir enfoncé le bouton pendant 5 [s] puis relâcher pour revenir aux réglages d'usine. Il peut résoudre les problèmes liés au système du disposi�f. Bouton d'accepta�on de l'op�on sélec�onnée depuis le menu. Le bouton rota�f de sélec�on des paramètres des fonc�ons de l'appareil.
-
Page 14: Important
IMPORTANT ! Les méthodes men�onnées ci-dessus, à l’excep�on (AUTO), nécessitent un ensemble d'accessoires différent et une connexion différente de l'appareil et des paramètres, n'oubliez pas de prendre connaissance des ques�ons men�on- nées précédemment, de la connexion correcte des ensembles à une méthode donnée. 2. - Page 15 6.Sélec�on de l'impulsion de courant de soudage • Soudage en courant con�nu (sans u�liser d'impulsion). • Simple impulsion – améliore le transfert du métal d'apport sur la pièce. Recommandé pour le soudage des alliages d'aluminium et Cu-Si. Améliore les performances de soudage également pour les fils pleins en soudant les alliages d'acier au carbone.
- Page 16 11. Sélec�on de fréquence de double impulsion La plage de réglage recommandée est conforme à la plage de soudage. 12. Sélec�on du cycle de service à double impulsion Il est recommandé de l'u�liser dans la plage de 30 % à 40 %. TIG LIFT La méthode TIG est par�culièrement recommandée pour l'assemblage esthé�que et de haute qualité...
- Page 17 La méthode MMA u�lise une électrode enrobée, cons�tuée d'un noyau métallique recouvert d'une gaine. Un arc électrique est créé entre l'extrémité de l'électrode et le matériau à souder. L'allumage de l'arc est créé en touchant l'électrode avec l'extrémité de la pièce. Le soudeur alimente l'électrode au fur et à mesure qu'elle fusionne dans la pièce afin de maintenir une longueur d'arc constante et déplace simultanément son extrémité...
-
Page 18: Carte De Garantie
Informa�ons générales: La carte de garan�e est dédiée aux appareils SKANDI KRAFT®. L'u�lisa�on de la garan�e est le droit de la personne qui possède un équipement SKANDI KRAFT® auquel la carte de garan�e a été jointe. L'octroi d'une garan�e n'exclut ni ne limite le droit d'exercer des droits liés à... - Page 19 été protégé pendant le transport. 16. En cas de remplacement de l'appareil SKANDI KRAFT par un appareil de nouvelle généra�on, la garan�e court à compter de sa livraison à la personne bénéficiant de la garan�e. Lorsque seules des pièces individuelles du disposi�f...
- Page 20 Nom de l'appareil: Numéro de document d'achat: ..................Modèle: Date d'achat: ..................Numéro de série (SN): Date et signature de l'u�lisateur: ..................* Il est important de remplir le champ ci-dessus, ce sera une confirma�on que vous avez lu la carte et la base pour reconnaître la garan�e.
- Page 21 Tableau des notes Paramètres du Type de Vitesse Type de matériau Diamètre [Ø] du courant de Décharge de gaz matériau d'alimenta�on à souder fil de soudage (fil) soudage [l/min] Liants en fil [m/min]...
