Sinope Calypso RM3500ZB Guide D'installation

Calypso
RM3500ZB
Guide d'installation
Contrôleur de chauffe-eau intelligent
INSTALLEZ VOTRE CONTRÔLEUR SUR UN CHAUFFE-EAU
1 Matériel requis pour l'installation
1 boîtier électrique standard - avec débouchures,
4 po x 4 po x 1 1/2 po de profondeur
1 couvercle de boîtier électrique
2 serre-fils
Avertissements
L'installation de ce contrôleur doit être effectuée par un
électricien certifié et être conforme aux codes d'électricité
locaux et nationaux en vigueur.
Le contrôleur de chauffe-eau intelligent est conçu pour
une utilisation à l'intérieur seulement.

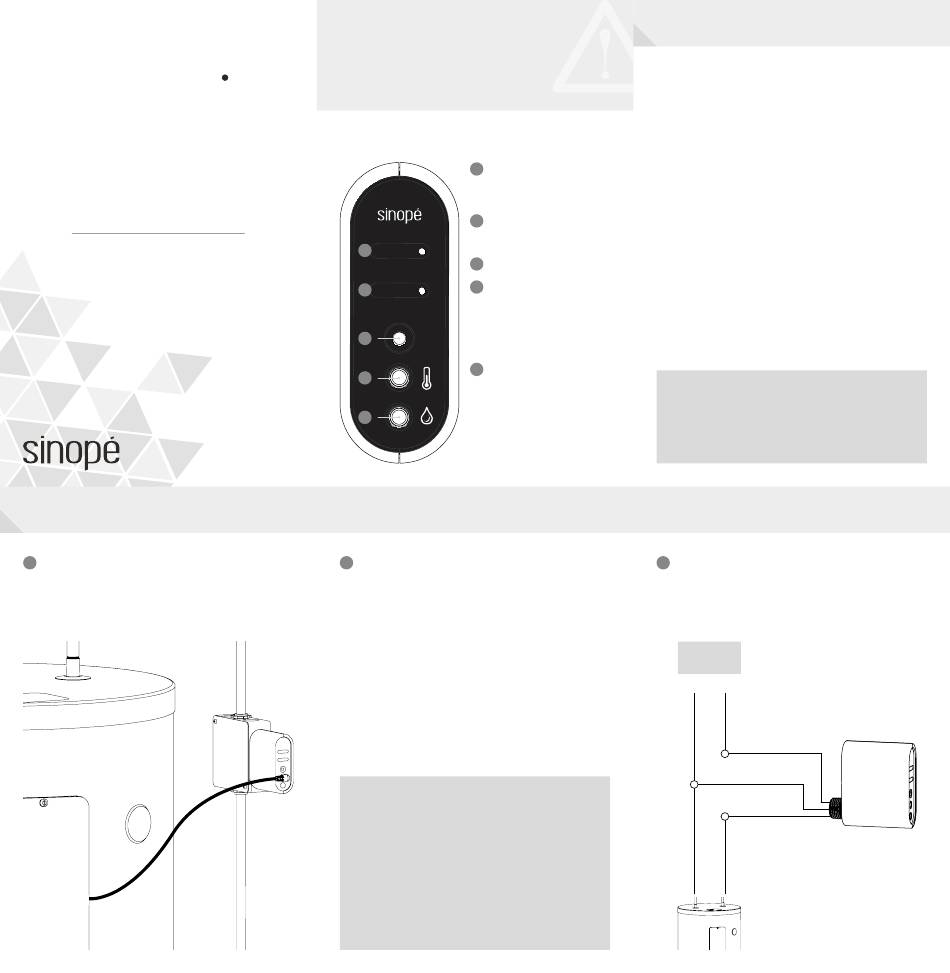

VOTRE CONTRÔLEUR CALYPSO
Link
1
2 Load
3
4
5
zigbee 3.0
Assurez-vous de mettre le circuit du chauffe-eau
2
hors tension à partir du panneau électrique.
Fonctionnement du mécanisme de protection
Par mesure de protection, le contrôleur est conçu
pour redémarrer le chauffe-eau si la température de
l'eau descend sous 45 °C (113 °F), et ce, même si le
contrôleur n'est pas relié à une passerelle.
Si la sonde de température n'est pas installée, la
protection ne s'appliquera plus et le chauffe-eau pourra
alors demeurer éteint pour une plus longue période.
Il est possible de désactiver la protection dans l'appli
Neviweb.
1
Voyant « Link »
Le voyant s'allume lorsque
le contrôleur est connecté
au réseau.
2
Voyant « Load »
Le voyant s'allume lorsque le
chauffe-eau est alimenté.
3
Bouton ON / OFF
4
Port de sonde de température
Cette sonde de température
garantit un maximum de confort
et un seuil minimal de température
lors d'événements de gestion
de la pointe de votre fournisseur
d'électricité.
*
5 Port du câble de détection d'eau
Le câble de détection d'eau, offert
en option, détecte les fuites poten-
tielles, envoie une alerte sur votre
appareil mobile et peut éteindre
l'alimentation du chauffe-eau
lorsqu'une fuite est détectée à
l'aide d'une automatisation.
Compte Neviweb et participation à Éco Sinopé requis.
*
SPÉCIFICATIONS TECHNIQUES
Alimentation : 120 V - 240 V (60 Hz)
Charge maximale : 20,8 A @ 240 Vca
Relais unipolaire
Température d'opération : 0 °C à 40 °C (32 °F à 104 °F)
Entreposage : -20 °C à 50 °C (-4 °F à 122 °F)
Norme UL : Conforme à la norme ANSI/UL Std. 916
Certifié selon la norme CAN/CSA C22.2 No205
Installation à l'intérieur seulement
Profil Zigbee 3.0
Fréquence : 2,4 GHz
Puissance de transmission : +20 dBm
Sensibilité du récepteur : -108 dBm
Remarque : Si votre chauffe-eau est éteint depuis
plusieurs jours, il est recommandé d'attendre que la
température de l'eau atteigne 60 °C (140 °F) pendant un
minimum de 4 heures et de laisser l'eau chaude couler
pendant quelques minutes avant de l'utiliser à nouveau.
Insérez le fil du chauffe-eau (charge) et le fil
3
d'alimentation (ligne) dans le boîtier électrique
et fixez-les avec des serre-fils.
Installez un fil de mise à la terre du boîtier électrique
sur la vis de mise à la terre du chauffe-eau.
Panneau
électrique
L1/N L2
Noir
Blanc
Rouge
