DSTHX-2
INSTRUCTIONS DE MONTAGE ET DE MISE EN SERVICE EN ÉTAPES
MIW-DSTHX-2-FR-001 - 11 / 05 / 2020
TRANSMETTEUR COMBINÉ DE TEMPÉRATURE
ET D'HUMIDITÉ RELATIVE
Avant de commencer le montage, veuillez lire attentivement les 'Mesures de sécurité
et de précaution'.
Suivez ces étapes:
1.
Lors de la préparation du montage de l'unité, gardez à l'esprit que l'ouverture
de la sonde doit être positionnée au centre du conduit. Utilisez toujours la bride
pour installer le capteur sur des conduits ronds. Il est possible d'installer le
capteur sans bride sur des conduits rectangulaires (si nécessaire), voir Fig. 1 et
Fig. 2 ci-dessous.

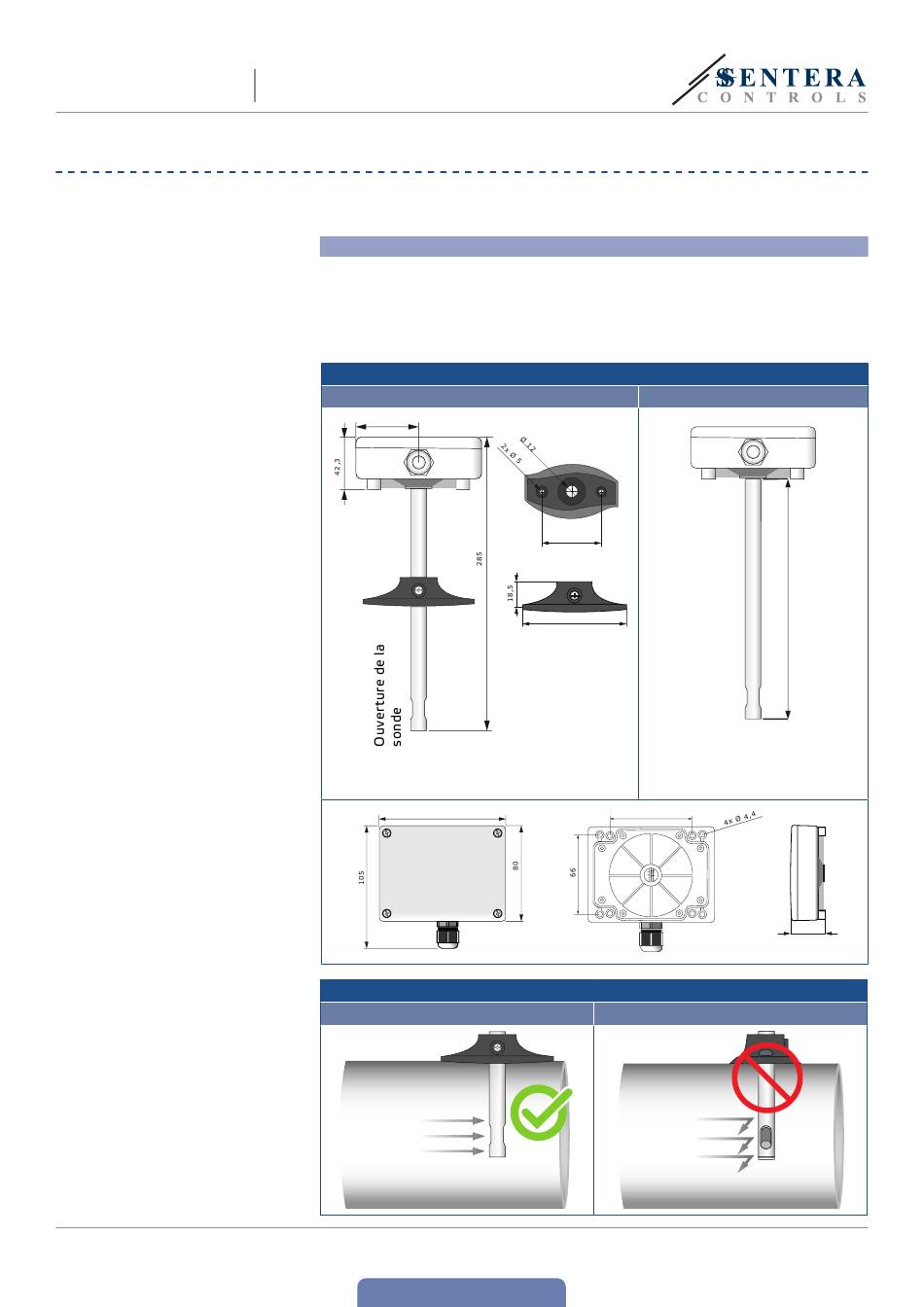

Fig. 1 Dimensions de montage
Avec bride
50
Fig. 2 Position de montage
Correct
FLUX D'AIR
www.sentera.eu
Retour à la Table des matières
60
86,8
100
Incorrect
Sans bride
243
70
34,5
FLUX D'AIR
6 - 9
