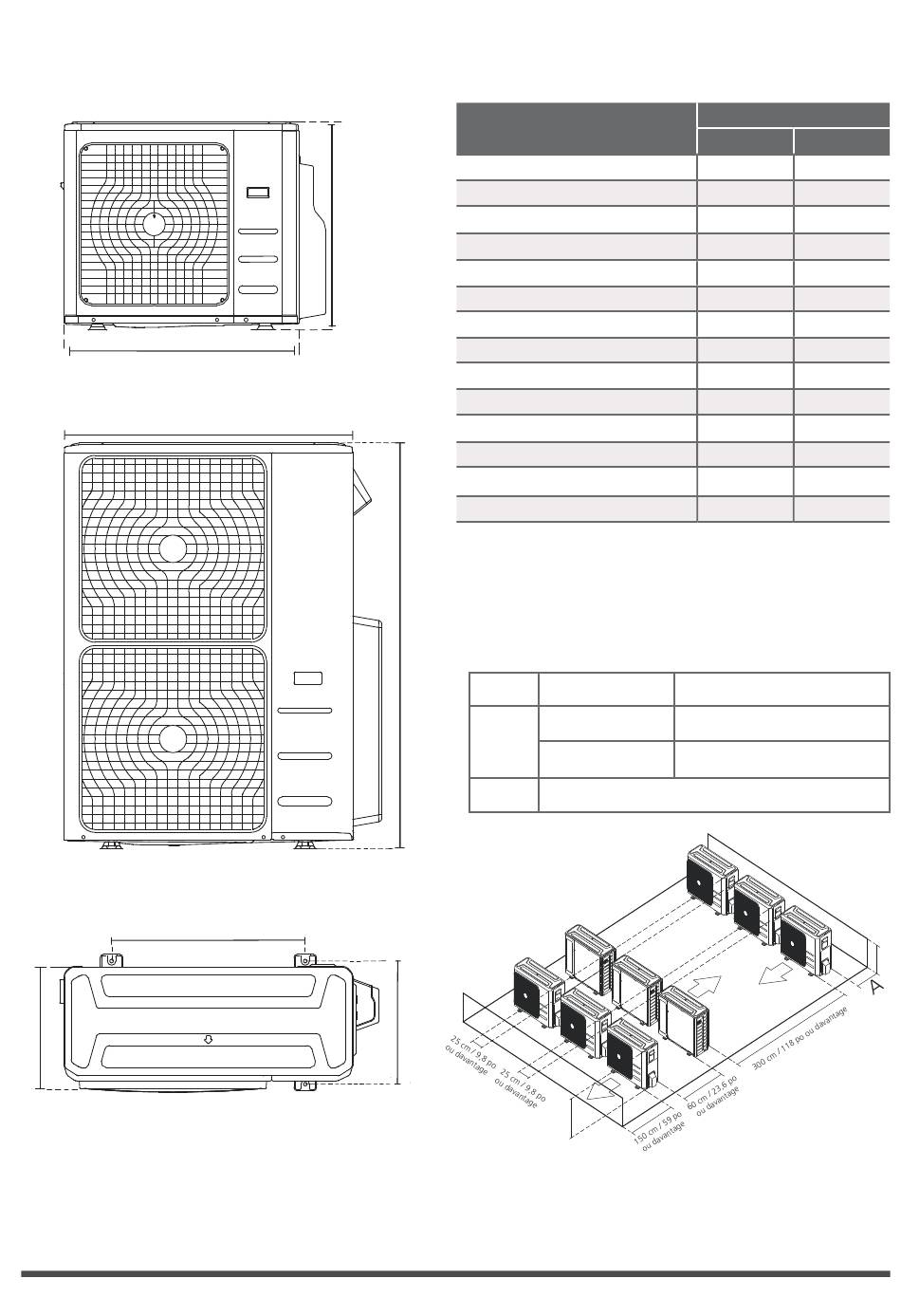

Unité extérieure de type divisée
(Voir Fig 6.4, 6.5, 6.6, 6.10 et Tableau 6.1)
L
Fig. 6.4
Fig. 6.5
D
Fig. 6.6
H
L
A
Tableau 6.1 : Spécifications de la longueur
de l'unité extérieure de type « Split »
Dimensions de l'unité extérieure
L x H x P
760 x 590 x 285 (29,9 x 23,2 x 11,2)
810 x 558 x 310 (31,9 x 22 x 12,2)
845 x 700 x 320 (33,27 x 27,5 x 12,6)
900 x 860 x 315 (35,4 x 33,85 x 12,4)
945 x 810 x 395 (37,2 x 31,9 x 15,55)
990 x 965 x 345 (38,98 x 38 x 13,58)
938 x 1369 x 392 (36,93 x 53,9 x 15,43)
900 x 1170 x 350 (35,4 x 46 x 13,8)
800 x 554 x 333 (31,5 x 21,8 x 13,1)
845 x 702 x 363 (33,27 x 27,6 x 14,3)
946 x 810 x 420 (37,2 x 31,9 x 16,53)
946 x 810 x 410 (37,2 x 31,9 x 16,14)
952 x 1333 x 410 (37,5 x 52,5 x 16,14)
952 x 1333 x 415 (37,5 x 52,5 x 16,14)
Rangées d'installations en série
H
Tableau 6.2 Les relations entre H, A et L
L ° 1/2 H
L ° H
1/2 H < L ° H
L > H
B
H
79
(unité : mm/pouce)
Dimensions de montage
Distance A
530 (20,85)
549 (21,6)
560 (22)
590 (23,2)
640 (25,2)
624 (24,58)
634 (24,96)
590 (23,2)
514 (20,24)
540 (21,26)
673 (26,5)
673 (26,5)
634 (24,96)
634 (24,96)
sont comme suit.
L
25 cm / 9,8 po ou davantage
30 cm / 11,8 po ou davantage
Ne peut pas être installée
Fig. 6.7
Distance B
290 (11,4)
325 (12,8)
335 (13,2)
333 (13,1)
405 (15,95)
366 (14,4)
404 (15,9)
378 (14,88)
340 (13,39)
350 (13,8)
403 (15,87)
403 (15,87)
404 (15,9)
404 (15,9)
A
L
