Contrôleur de charge
Recommandations pour une utilisation en toute sécurité
1. Le contrôleur est de 12 V. Lors de sa première installation, assurez-vous que la
batterie a une tension suffisante pour que le contrôleur la reconnaisse comme le
type de batterie correct.
2. Installez le contrôleur aussi près que possible de la batterie pour éviter la chute
de tension causée par un fil trop long, ce qui peut affecter la détection de tension
normale.
3. Le contrôleur convient aux batteries au plomb 12 V, aux batteries au lithium triple
et aux batteries au lithium fer phosphate. Sélectionnez le type de batterie approprié
dans le menu.
4. Le contrôleur ne peut utiliser que le panneau photovoltaïque comme source de
charge. N'utilisez pas une alimentation CC comme source de charge.
5. Le contrôleur génère de la chaleur pendant le fonctionnement. Placez le
contrôleur sur une surface plane et bien ventilée.

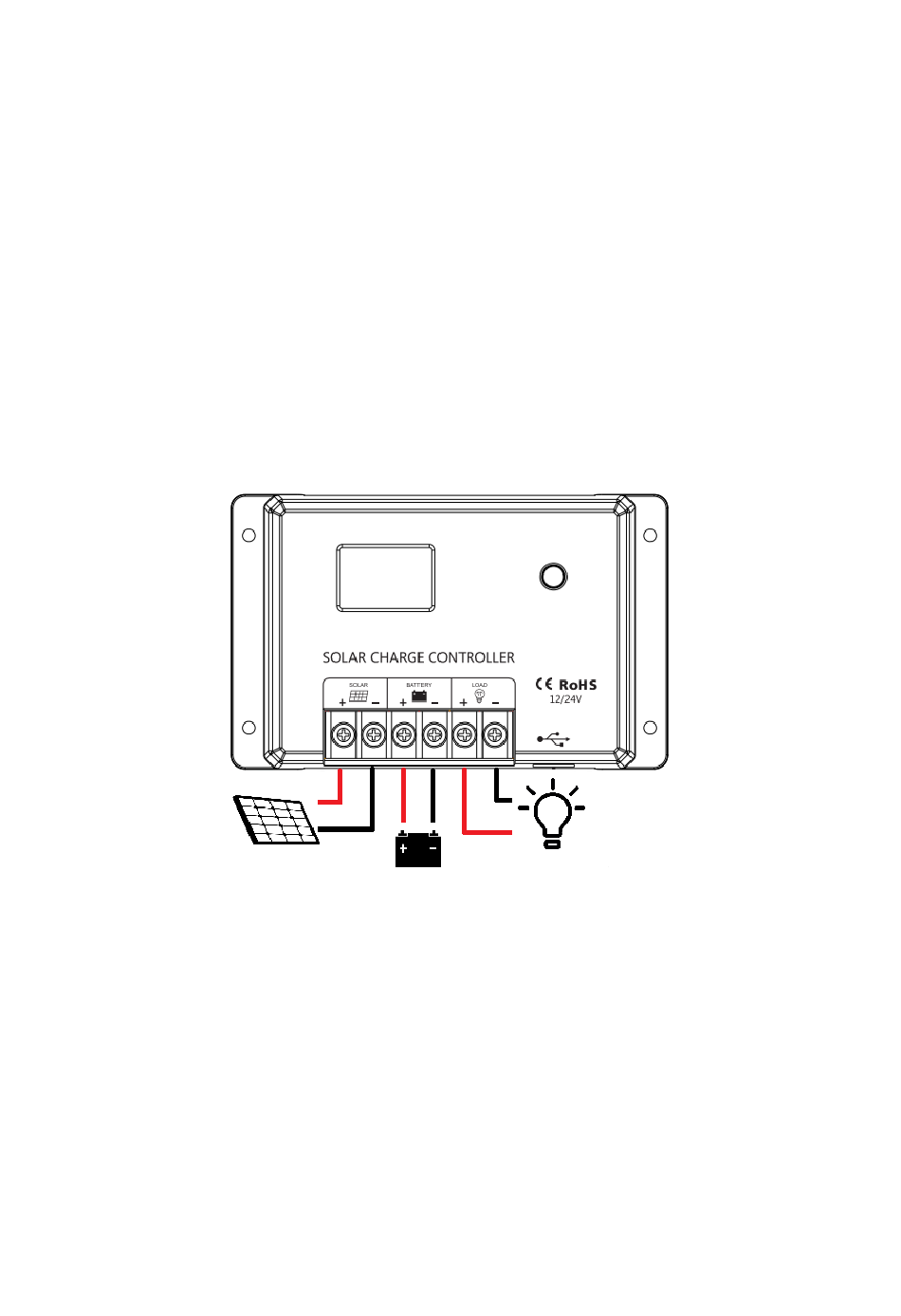

Câblage du système
1. Connectez l'anode (+) et la cathode (-) de la batterie au contrôleur selon le
schéma et évitez les connexions inversées.
2. Connectez l'anode (+) et la cathode (-) de la charge au contrôleur selon le
schéma et évitez les connexions inversées.
3. Connectez le panneau solaire au contrôleur selon le schéma et évitez les
connexions inversées.
NOTE: Suivez strictement la séquence de connexion ci-dessus, sinon le contrôleur
peut être endommagé. La séquence de démontage est l'inverse de la séquence de
connexion.

Fonctions des boutons

Fonction 1: Lorsque la tension de la batterie est normale, appuyez sur le bouton
pour allumer ou éteindre la charge.
