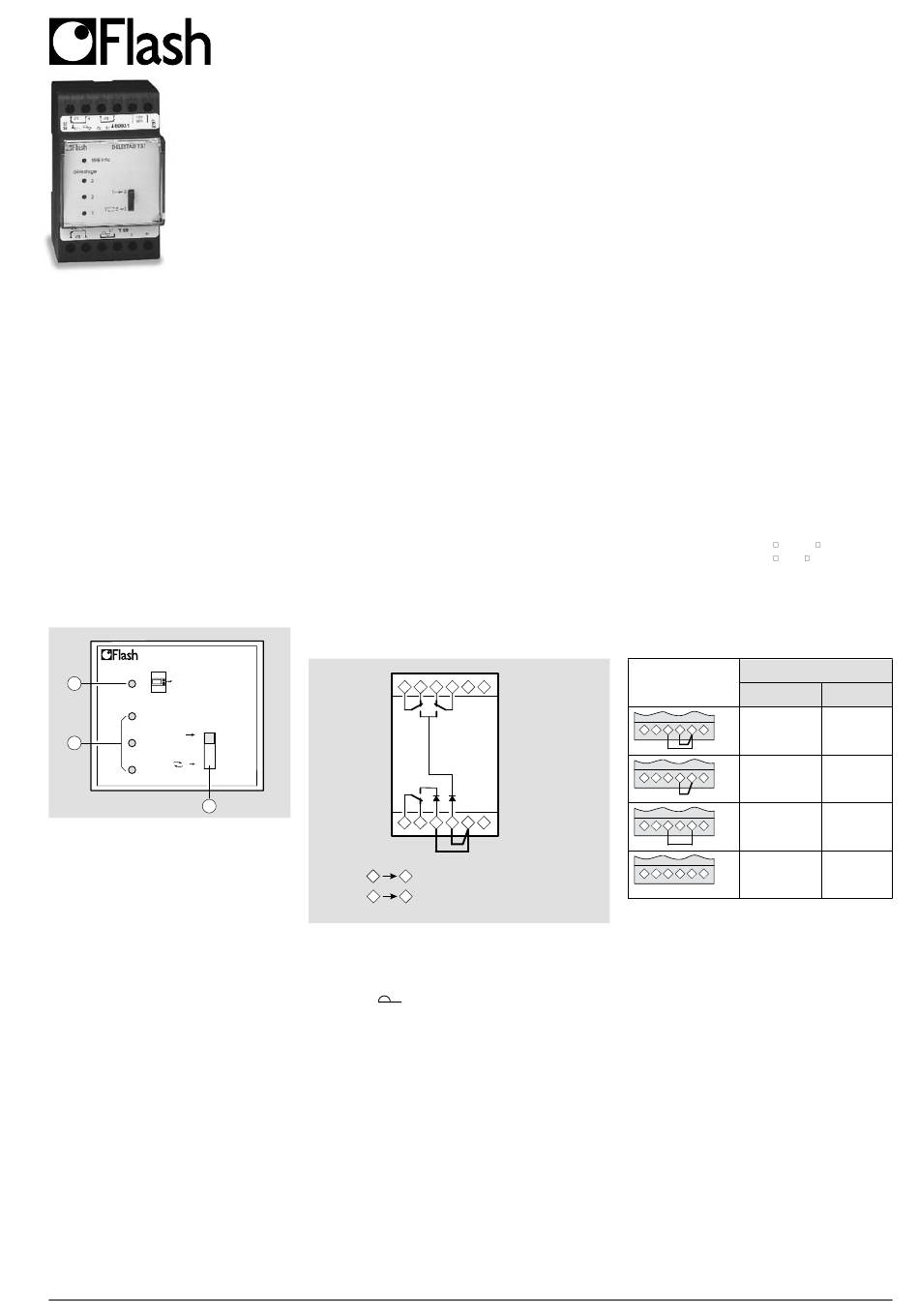

Flash DELESTAR 131 Notice D'instructions

DELESTAR 131
Principe de fonctionnement
Le Délestar 131 est un délesteur destiné
aux installations monophasées qui sont
équipées d'un compteur électronique.
Il permet de limiter la puissance souscrite
en interrompant les circuits non
prioritaires et ainsi éviter le déclenche-
ment du disjoncteur de branchement. Le
Délestar 131 ne nécessite pas de réglage
de calibre, les ordres de dépassement lui
sont envoyés directement par le comp-
teur électronique via la télé-information
Le Délestar 131 est particulièrement
adapté à la gestion du chauffage
électrique. Le délestage s'effectue sur
3 circuits qui peuvent être configurés en
mode contact ou fil pilote.

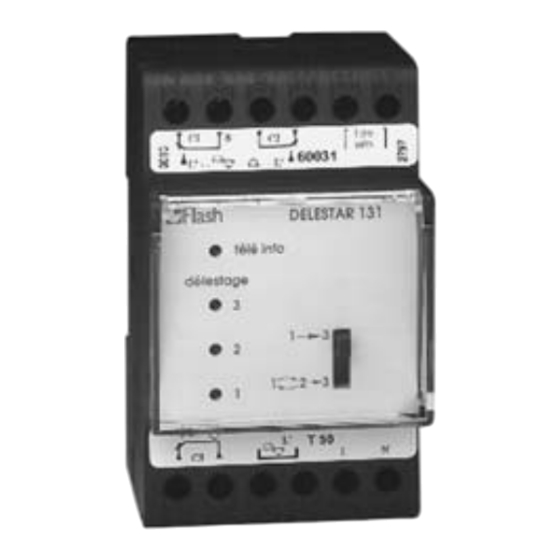

Pr sentation du produit :
DELESTAR 131
compteur
T
1
C
délestage
3
1 3
2
2
1 2 3
1
3
➀
voyant compteur :
- allumé = connexion compteur correcte.
- clignotant = pas de connexion compteur.
- éteint = absence d'alimentation.
➁
voyants des voies 1, 2 et 3.
allumé = circuit correspondant délesté.
➂
commutateur de sélection du mode de
délestage.
Priorit s de d lestage :
Le commutateur en face avant du produit
permet de définir les priorités de délestage.
● Commutateur en position haute.
Le délestage s'effectue en mode hiérar-
chisé sur les 3 voies. La voie 1 sera
délestée en priorité puis la voie 2 et 3.
Les circuits seront réenclenchés dans
l'ordre inverse du délestage (voie 3 puis
voie 2 et 1.)
● Commutateur en position basse.
Le délestage s'effectue en mode rotatif
sur les deux premières voies puis en
mode hiérarchisé sur la troisième voie.
Les voies 1 et 2 sont délestées à tour de
rôle ou ensemble si nécessaire. La voie 3
sera la dernière à être délestée et la pre-
mière à être réactivée.
Le cycle de délestage est de 6 minutes
9419.301.04/09.01
Notice d'instructions
Délesteur télé-information
3 voies
● Cycle de test :
A la mise sous tension ou après manipulation du
commutateur, le délesteur effectue un cycle de test
(allumage puis extinction des voyants).
● T l -information
La liaison télé-information relie le compteur électro-
nique au délesteur.
Cette liaison n'est pas polarisée (distance maxi =
100 m).
Utiliser un câble du type paire torsadée 6/10° mm.
Le raccordement du conducteur de drain n'est pas
nécessaire.
● Installation :
Le produit est livré avec deux straps. Ces straps
permettent de configurer les 3 voies du délesteur
en mode contact ou en mode fil pilote.
Le strap 1 (entre bornes 4 et 5) permet de configurer
les voies 1 et 2.
Le strap 2 (entre bornes 3 et 5) permet de configurer
la voie 3.
7 8 9
10 11 12
voie 1 voie 2
voie 3
1 2 3 4 5 6
4 5
= Strap 1 (voies 1 et 2)
3 5
= Strap 2 (voie 3)
Le principe des straps est le suivant :
● strap monté = sortie mode fil pilote.
Le délestage en mode fil pilote provoque l'émission
d'un signal (demi-alternance positive).
Ce signal correspond à un ordre arrêt fil pilote.
● strap non monté = sortie mode contact.
En mode contact, aucun signal n'est envoyé lors du
délestage.
Dans ce cas les sorties devront commander des
contacteurs à fermeture.
Le produit est livré avec straps montés, les trois
sorties sont donc en mode fil pilote.
FLASH s.a.s. - 33, rue Saint Nicolas - BP 152 - 67704 Saverne Cedex France - http://www.flash.fr
Sp cifications techniques
Caract ristiques lectriques
~
- alimentation : 230 V
+10/-15% 50 Hz
- puissance absorbée : 2 W
- pouvoir de coupure :
en mode contact : 1 A / 250 V AC
en mode fil pilote : 0,2 A / 250 V AC
Caract ristiques fonctionnelles
- cycle de délestage : 6 minutes
Environnement
- T° de fonctionnement : -10 °C à +50 °C
- T° stockage : -20 °C à +60 °C
- indice de protection : IP 20
Raccordement
- capacité : souple : 0,5 à 2,5
rigide : 0,5 à 4
Sorties
voies 1 & 2
➪
fil pilote
1 2 3 4 5 6
➪
fil pilote
1 2 3 4 5 6
➪
contact
1 2 3 4 5 6
➪
contact
1 2 3 4 5 6
voie 3
fil pilote
contact
fil pilote
contact
