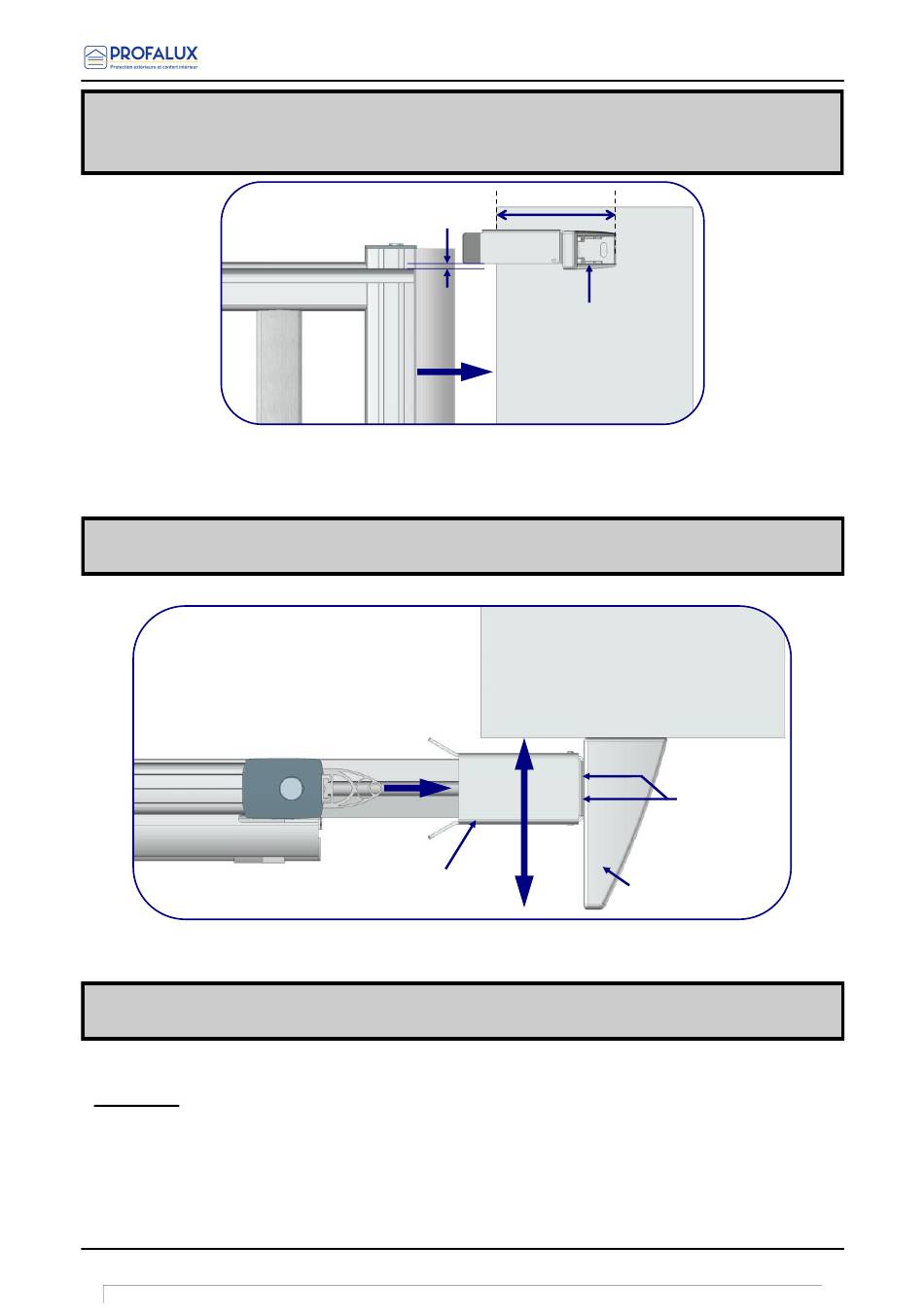

Installation de la butée de fermeture
- Fermer le portail jusqu'au poteau de fermeture.
- Positionner la butée de fermeture sur le poteau au niveau de la partie haute du portail.
- Fixer-la avec des chevilles et des vis adaptées au support (non fournies).
Réglage du boîtier de réception
- Régler le boîtier de réception dans l'alignement du portail à l'aide des 2 vis se trouvant à
l'intérieur de la butée de fermeture.
Mise en place des fins de course
- Ouvrir le capot moteur et brancher l'alimentation générale 230V mono 50Hz à l'aide de la prise
fournie.
Remarque : Si les cellules ne sont pas installées, la carte de gestion des accessoires sans fils
émettra des bips.
12/17
(Sur poteaux existants)
Jeu de 5 mm
Vue de dessus
Boîtier de réception
Installation_Moteur Totem_N°7386
Installation_Moteur Totem_N°9816
Installation_Moteur Totem_N°9416
≈ 190 mm
Butée de
fermeture
Poteau de fermeture
Vis de réglage
Butée de fermeture
