Si nous raccordons un commutateur, le récepteur se règle automatiquement pour
l'utilisation des commandes montée/descente.
Si nous souhaitons utiliser à nouveau un bouton pour le mode séquentiel, transmet-
tre la séquence suivante.
+
B
C

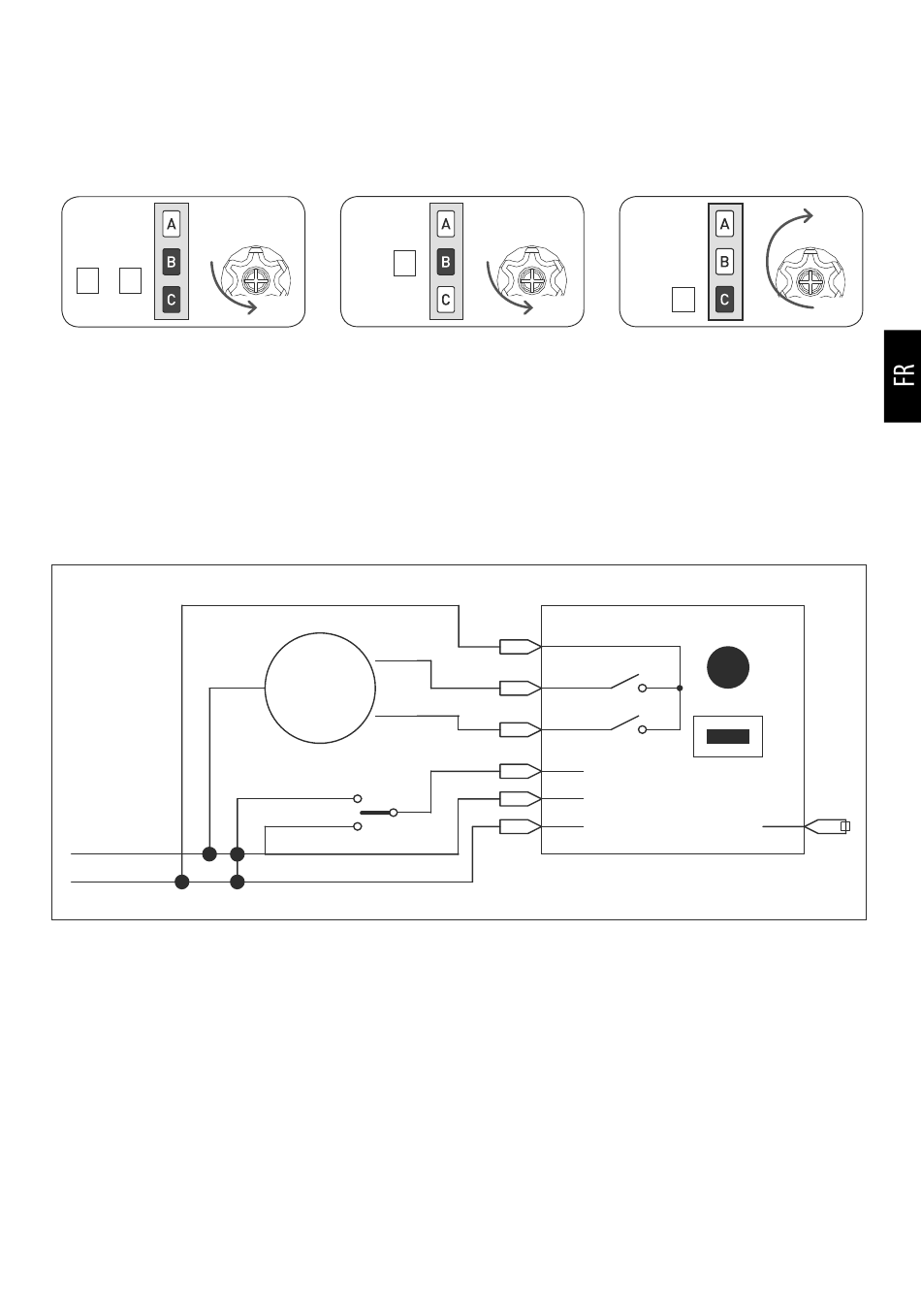

COMMANDE FILAIRE AVEC COMMUTATEUR MONTÉE/DESCENTE
Raccorder le commun du commutateur à l'entrée de la commande filaire en option
(fil blanc) et l'une des deux bornes de commutation à la Phase et l'autre au Neutre.
Neutre-220Vac
P h a s e -220Vac
Commande du moteur radio + fi laire depuis commutateur montée/descente
TM2 X R MINI
B
MONTÈE
COM
DESCENTE
MOTEUR
SW1
63
ROUGE
6
JAUNE
5
VERT
4
BLANC
3
BLEU
2
MARRON
1
C
2 sec
LED PROG
PROG
ROSE
ANT
A4518_6H82_Rev.A
