À
PROPOS DU ROUTEUR

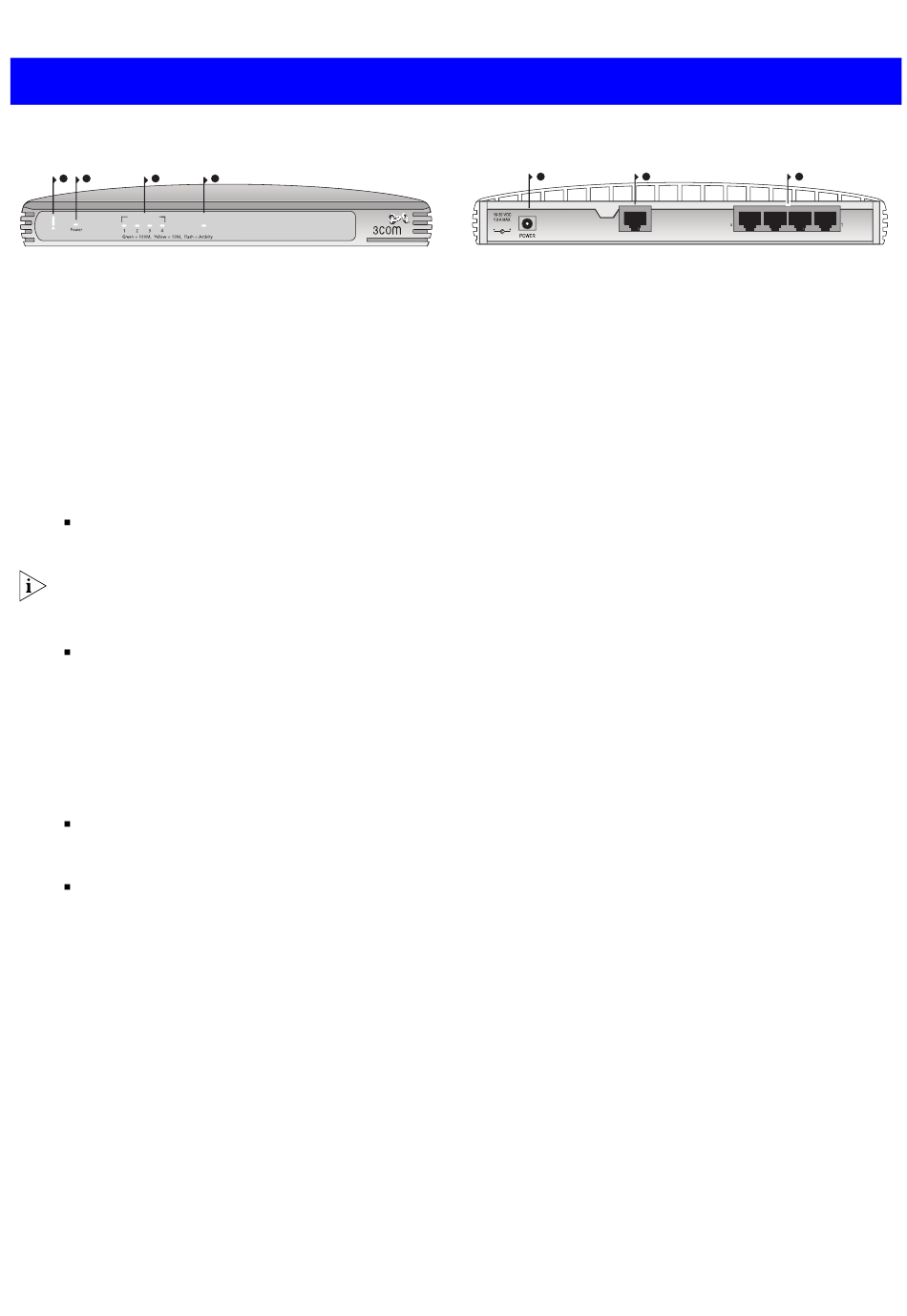

Face avant de Secure Router
1
2
3
LAN Status
Alert
1 LED Alert
Orange
Indique un certain nombre de situations, décrites
ci-dessous.
Éteinte
Le routeur fonctionne normalement.
Clignotement rapide (allumée, puis éteinte toutes les
demi-secondes)
suivantes :
Le routeur vient de démarrer et exécute une routine
auto-test.
La LED Alert peut continuer de clignoter pendant une
minute ou plus selon la configuration de votre réseau.
ou
Le logiciel système est en cours de mise à niveau.
Dans chacun de ces cas, attendez que le routeur ait
terminé l'opération en cours et que la LED Alert se soit
éteinte.
Clignotement lent (allumée, puis éteinte toutes les deux
secondes)
Le routeur est en mode sans échec du fait
d'une des situations suivantes :
Le microprogramme est endommagé. Installez-en un
valide à l'aide des instructions figurant dans le
manuel User Guide, ou
Un bouclage a été détecté. Retirez le câble de
bouclage et réinitialisez l'unité en la mettant hors
tension, en attendant 10 secondes, puis en la
remettant sous tension.
Éteinte au bout de 2 secondes
présence d'un pirate et l'a empêché de s'attaquer à
votre réseau à partir d'Internet.
Continuellement allumée
au niveau de votre routeur lors du processus de
démarrage. Veuillez vous reporter au manuel User Guide
principal.
2 LED Power
Verte
Indique que le routeur est sous tension.
4
3CR860-95
3CR870-95
Cable/DSL
Secure Router
OfficeConnect VPN Firewall
OfficeConnect
Indique l'une des situations
Le routeur a détecté la
Une erreur a été détectée
Face arrière de Secure Router
5
Ethernet
Cable/
DSL
3 Quatre LED LAN Status
Vertes (liaison à 100 Mbps) / Jaunes (liaison à 10 Mbps)
Si les LED sont allumées, la liaison entre le port et
l'élément suivant du dispositif réseau fonctionne. Si les
LED clignotent, la liaison fonctionne et des données sont
en cours de transmission ou de réception. Si les LED sont
éteintes, aucun périphérique n'est connecté, le
périphérique connecté est éteint ou un problème s'est
produit au niveau de la connexion (veuillez vous reporter
à la section « Résolution des problèmes »).
4 LED d'état Cable/DSL
Verte (liaison à 100 Mbps) Jaune (liaison à 10 Mbps)
Si la LED est allumée, la liaison entre le routeur et le
modem câble ou DSL fonctionne. Si la LED clignote, la
liaison fonctionne et des données sont en cours de
transmission ou de réception. Si la LED est éteinte,
aucun périphérique n'est connecté, le modem est éteint
ou un problème s'est produit (veuillez vous reporter à la
section « Résolution des problèmes »).
5 Prise de l'adaptateur secteur
Utilisez uniquement l'adaptateur secteur fourni avec ce
routeur. N'utilisez aucun autre adaptateur.
6 Port Ethernet Cable/DSL
Utilisez le câble patch fourni pour connecter le routeur
Secure Router au port 10/100 de votre modem câble ou
DSL. Ce port s'adaptera automatiquement à la vitesse,
au mode duplex et au type de câble corrects. Cela vous
permet de vous connecter à votre modem câble ou DSL
à l'aide de câbles droits ou croisés.
7 Quatre ports LAN 10/100
Utilisez un câble approprié doté de connecteurs RJ-45.
Vous pouvez connecter votre routeur à un ordinateur ou
à tout autre appareil doté d'une connexion Ethernet (par
exemple, un concentrateur ou un commutateur). Ces
ports s'adapteront automatiquement à la vitesse, au
mode duplex et au type de câble corrects, ce qui signifie
que vous pouvez connecter des périphériques à votre
routeur à l'aide de câbles droits ou croisés.
2
6
7
LAN
