RJ-45 pinout
1.
Data 1+
2.
Data 1-
3.
Data 2+
4.
Not Assigned
5.
Not Assigned
6.
Data 2-
7.
Signal Common (0 V)
for Data 1
8.
Signal Common (0 V)
for Data 2
Optie
NP-F750
NP-F970
Option
Battery
NL
A. Ventilatieopeningen
B. Display
C. Instelling kanaal 2.4G
D. Resterende batterijcapaciteit
E. IN-UIT schakelaar
F. Omschakeling: lichtsterkte / kleurtemp.
Regeling: lichtsterkte / kleurtemp / 2.4G
G. Plaats voor batterijen
H. Aansluiting DC
I. Voedingsdapter AC230V/DC 15V-2.4A
J. Afstandsbediening WR-L99
K. Afneembaar 4-kleppenset
L. Afneembaar diffuuspaneel
C
G
A. Ouvertures de ventilation
B. Ecran numérique
C. Activation canal 2.4G
D. Capacité restante de la batterie
E. Interrupteur ON-OFF
F. Commutateur : lumière / temp.de couleur
Réglage : lumière / temp.de couleur / 2.4G
G. Emplacements pour batteries
H. Raccordement DC
I. Adaptateur AC 230V/DC 15V - 2.4A
J. Télécommande WR-L99
K. Coupe-flux 4 volets amovible
L. Panneau diffuseur amovible
NL

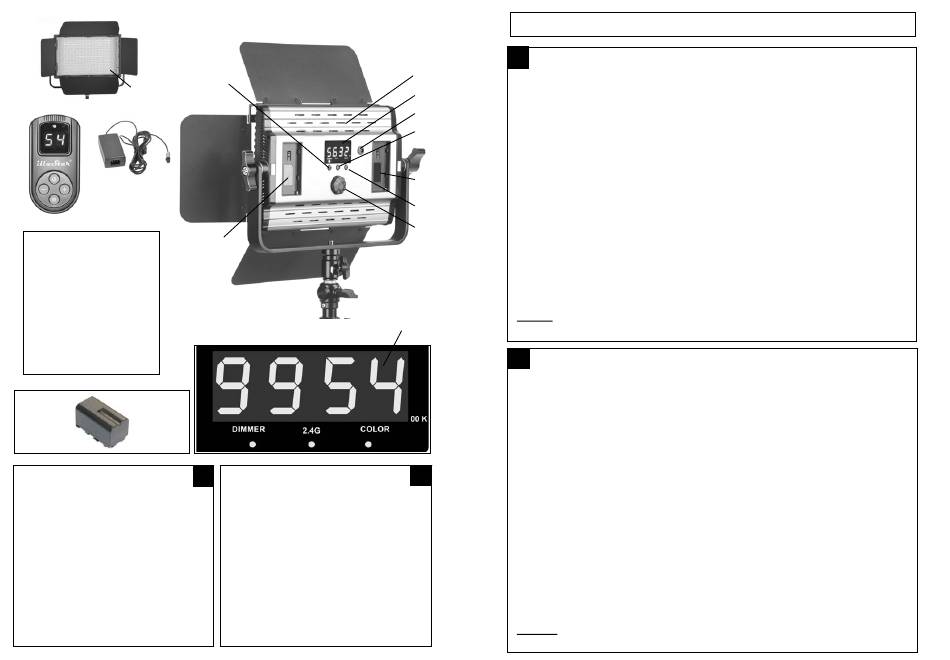

Energiezuinige Bi-Color LED-verlichting voor heldere en kleurrijke opnamen.
A
1. Plaats de bevestigingsvoet van het toestel op een lampstatief en vergrendel door de knop
B
zacht aan te draaien. Regel en vergrendel de hellinghoek.
2. Plaats de DC plug van voedingsadapter (I) in de aansluiting (H) en sluit de 220V stekker
H
aan op een contactdoos met aardcontact.
3. Batterijvoeding (optie) : te gebruiken in de plaats van de voedingadapter.
D
Belangrijk : Nooit de batterijen en voedingsadapter gelijktijdig aansluiten.
4. Knop (D) : resterende lading (25,50,75,99) van de batterijvoeding.
5.
IN-UIT
schakelaar (E) : lang drukken (1sec) om het toestel in of uit te schakelen.
6. Knop (F) drukken = omschakeling lichtsterkte / kleurtemperatuur.
G
- Lichtregeling ingeschakeld : "DIMMER" led brandt (2 linkse cijfers 10→99).
E
- Kleurinstelling ingeschakeld : "COLOR" led brandt (2 rechtse cijfers 32→56).
Knop (F) draaien = regeling lichtsterkte 10-100% / kleurtemperatuur 3200-5600°K.
7. Knop (C) instellen kanaal 2.4G afstandsbediening.
F
- Knop (C) drukken : "2.4G" led brandt (3 laatste cijfers).
- Kanaal 2.4G regelen 1→99 met knop (F)
- Knop (C) drukken om de regeling te bevestigen : "2.4G" led uit.
8. Lichtspreiding aanpassen met afneembaar kleppenset (M) en diffuuspaneel (N).
OPGELET teneinde de LED's niet te beschadigen: kleppenset voorzichtig afnemen en
kleppenset NOOIT sluiten als het diffuuspaneel niet geplaatst is.
Opgelet : Indien het toestel op een batterij wordt aangesloten dient deze na gebruik losgekoppeld.
B
(Zelfs met uitgeschakelde schakelaar is er stroomverbruik door het ingebouwde veiligheidscircuit)
FR
Eclairage LED écoénergétique Bi-Color pour images lumineuses et couleurs vives.
1. Placez le pied support de l'appareil sur un trépied lumière et verrouillez la molette en la
serrant doucement. Ajustez et fixez l'angle d'inclinaison.
2. Placez la fiche DC de l'adaptateur secteur (I) dans la connexion (H) et raccordez la fiche
220V à une prise de courant avec contact de terre.
3. Alimentation batterie (option) : à utiliser au lieu de l'alimentation par adaptateur.
Attention : Ne jamais branchez les batteries et l'adaptateur en même temps.
4. Bouton (D) : charge restante (25,50,75,99) de la batterie d'alimentation.
5. Interrupteur ON-OFF (E) : presser longtemps (1sec) pour enclencher ou déclencher
FR
l'appareil.
6. Presser bouton (F) = commutation intensité lumineuse / température de couleur.
- Intensité lumineuse activé : led "DIMMER" allumé (2 chiffres de gauche 10→99).
- Température de couleur activé : led "COLOR" allumé (2 chiffres de droite 32→56).
Tourner bouton (F) = intensité lumineuse 10-100% / températ. de couleur 3200-5600°K.
7. Bouton (C) définition du canal de télécommande 2.4G.
- Presser bouton (C) : led "2.4G" allumé (3 derniers chiffres).
- Régler le canal 2.4G 1→99 avec bouton (F).
- Presser bouton (C) pour confirmer le réglage : led "2.4G" éteint.
8. Adapter l'éclairage avec le coupe-flux 4 volets (M) et le panneau diffususeur (N).
ATTENTION de ne pas endommager les led : retirez le coupe-flux avec précaution et ne
fermez JAMAIS le coupe-flux lorsque le panneau diffuseur n'est pas placé.
Attention : Si l'appareil est connecté à une batterie, elle doit être déconnectée après utilisation.
(Même avec interrupteur éteint, il y a consommation d'énergie due au circuit de sécurité intégré)
