FRANÇAIS
AVERTISSEMENTS!
Lire attentivement le présent manuel avant
d'utiliser le produit dans la mesure où il fournit
d'impor tantes indications concernant la
sécurité, l'installation et l'utilisation. Conserver
soigneusement le manuel pour d'ultérieures
consultations.
A
ttention
! Installation uniquement
par des personnes qualifiées en
électrotechnique.
Cet appareil doit être utilisé uniquement dans le
but pour lequel il a été construit.
Avant d'effectuer tout travail sur le dispositif,
couper l'alimentation du réseau 230V~.

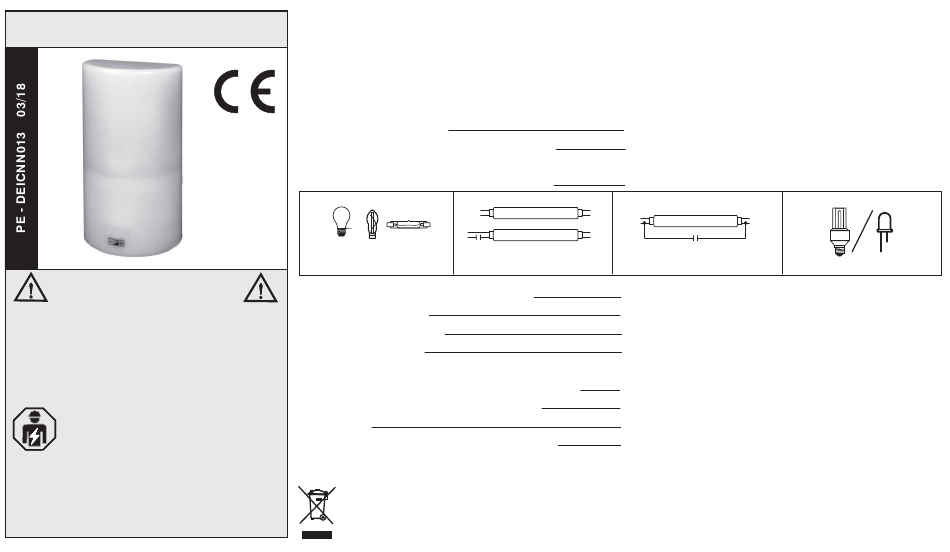

INTERRUPTEUR CRÉPUSCULAIRE AVEC SONDE INTERNE
– Seuil d'intervention de 2 à 200 LUX réglable
– Produit fourni préréglé à 10 LUX
1 – CARACTÉRISTIQUES TECHNIQUES
Tension d'alimentation:
Caractéristiques du dispositif de coupure:
Exemples puissance maximum pilotable:
2300 W (23
lampes
x 100W)
700 W (12 lampes x 58W)
Section maximum des fils aux bornes:
Degré de protection:
Élément photosensible:
Seuil d'intervention:
Temporisation de retard à l'allumage et à l'extinction:
Limites de la température de fonctionnement:
Limites de la température de stockage:
Installation:
Normes de référence pour marquage CE:
TRAITEMENT DES APPAREILS ÉLECTRIQUES ET ÉLECTRONIQUES EN FIN DE VIE
Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers.
Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques.
Le recyclage des matériaux aidera à conserver les ressources naturelles.
230V~ 50 ÷ 60 Hz
à relais avec un contact unipolaire NO polarisé
16A / 230V~
j
3500 W / 230V~ cos =1
CFL
290 W (5
lampes
x 58W 35 µF)
max 7 lampes (7W ÷ 15W)
1,5 ÷ 2,5 mm²
I 65
P
Photodiodes
2 ÷ 200 LUX réglable
environ 25 secondes
-30 °C ÷ +60 °C
-30 °C ÷ +65 °C
E n extérieur sur poteau ou en saillie
LVD
EN60669-2-1
EMC
EN60669-2-1
LED
Publicité
Table des Matières
Sommaire des Matières pour Perry PER 1IC7245
- Page 1 INTERRUPTEUR CRÉPUSCULAIRE AVEC SONDE INTERNE FRANÇAIS – Seuil d’intervention de 2 à 200 LUX réglable – Produit fourni préréglé à 10 LUX 1 – CARACTÉRISTIQUES TECHNIQUES Tension d’alimentation: 230V~ 50 ÷ 60 Hz Caractéristiques du dispositif de coupure: à relais avec un contact unipolaire NO polarisé 16A / 230V~ Exemples puissance maximum pilotable: 3500 W / 230V~ cos =1...
- Page 2 Dimensions Composants du dispositif Calotte Photodiodes Circuit électronique Garniture Base Chemin de câble Serre-câble Support de fixation fig.1 fig.2...
- Page 3 2 - INSTALLATION Introduction des câbles Important: l’installation et le raccordement électrique des dispositifs et des appareils doivent Ex. câbles pour connecter une lampe être effectués par du personnel qualifié et être conformes aux normes et aux réglementations en vigueur. Le constructeur n’assume aucune responsabilité...
-
Page 4: Mise En Place De La Calotte
3 - MISE EN PLACE DE LA CALOTTE 4 - FERMETURE DU DISPOSITIF Vérifier le positionnement correct de la garniture sur la base Fixer la calotte en serrant la vis imperdable qui se trouve dans la partie Mettre en place la calotte (fig. 5) et appuyer pour l’amener contre la vis inférieure de la base. -
Page 5: Reglage Du Seuil D'intervention (Lux)
5 - REGLAGE DU SEUIL D’INTERVENTION (LUX) Réglage du seuil d’intervention Rouge ATTENTION: en cas de charge particulièrement réactive (ex. lampes à décharge, tubes fluorescents, lampes électroniques, etc.) ou ayant TRIMMER un cos plus faible que ceux indiqués dans les spécifications préréglé... - Page 6 Exemple d’installation sur poteau Exemple d’installation en saillie Fixer le support au mur avec 2 vis (non fournis) Passer le collier (non fourni) à travers la cavité du support fig. 9 fig. 10 Le fabricant se réserve la faculté d’apporter, sans obligation de préavis, les modifications qu’il jugera nécessaires à la construction.
