9.3.1.3.1.4 Révision SW

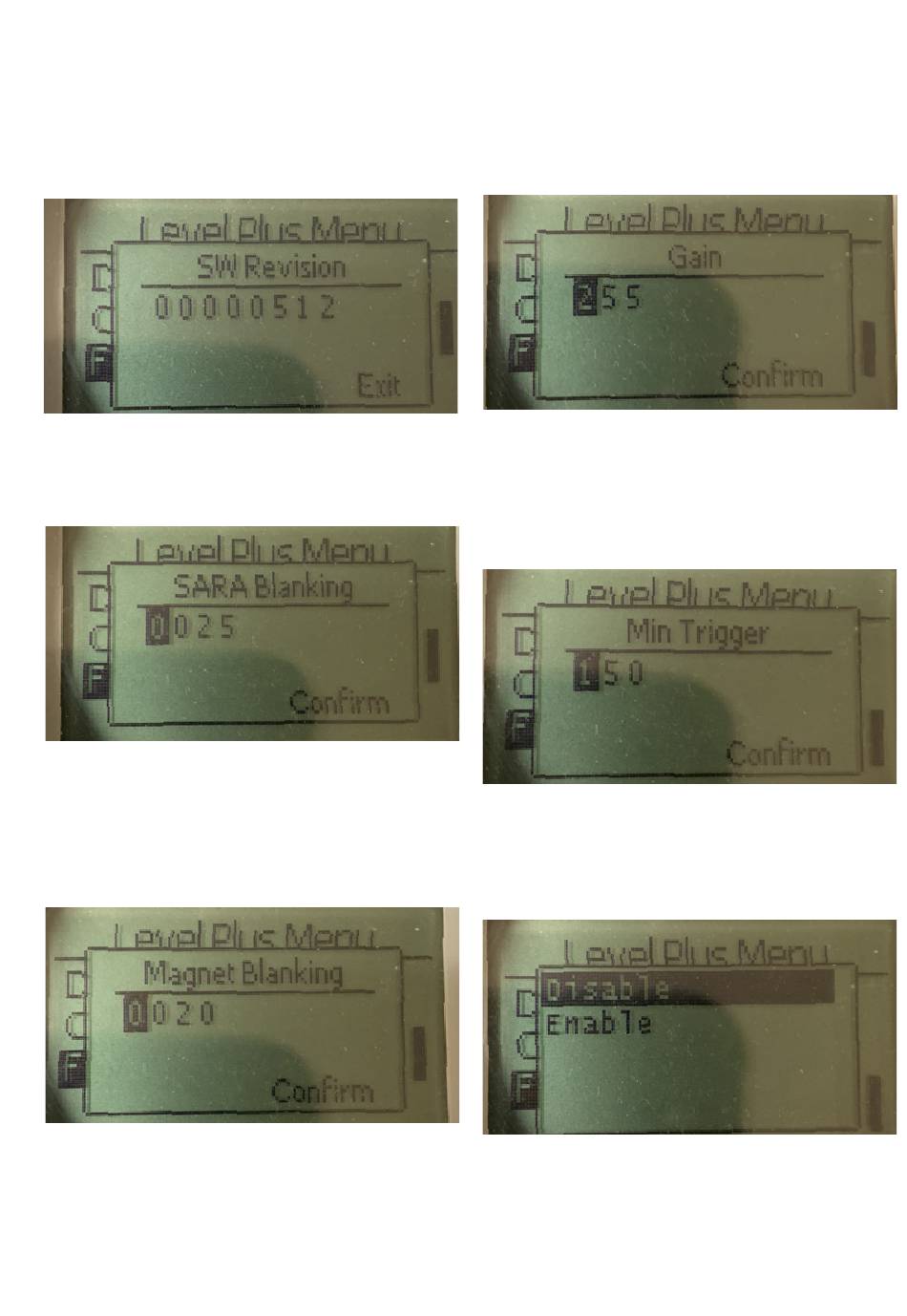

Fig. 67 : « Révision SW »
Informations en lecture seule sur le micrologiciel du transmetteur
de niveau
9.3.1.3.1.5 Zone morte SARA
Fig. 68 : « Zone morte SARA »
Permet à l'utilisateur de modifier la fenêtre de zone morte pour la
récurrence de l'interrogation. RefineME et SoClean doivent être réglés
à 25 et Tank SLAYER et CHAMBERED à 40. Ne pas modifier sans en
parler au Support technique de Temposonics.
9.3.1.3.1.6 Effacement Aimant
Fig. 69 : « Effacement Aimant »
Permet à l'utilisateur de modifier la fenêtre d'effacement entre deux
flotteurs. La valeur par défaut est 20. Ne pas modifier sans en parler
au Support technique de Temposonics.
9.3.1.3.1.7 Gain
Fig. 70 : « Gain »
Le gain est la force de la récurrence de l'interrogation. Temposonics
utilise les mêmes équipements électroniques pour toutes les
longueurs et règle le signal sur la base de la longueur commandée.
Ne pas modifier sans en parler au Support technique de Temposonics.
9.3.1.3.1.8 Niveau déclenchement min.
Fig. 71 : « Niveau déclenchement min. »
Permet à l'utilisateur de modifier le seuil auquel le signal de retour
doit correspondre. Le réglage par défaut est 150. Ne pas modifier
sans en parler au Support technique de Temposonics.
9.3.1.3.1.9 Inverser mesure
Fig. 72 : « Inverser mesure »
Permet à l'utilisateur final de changer la direction dans laquelle le
transmetteur de niveau Temposonics compte. Le réglage par défaut est
OFF, le transmetteur de niveau se fondera sur l'extrémité du tube ou du
tuyau et comptera à partir de l'extrémité. Avec le réglage sur ON, la tête
du transmetteur de niveau sera la référence et le transmetteur comptera
à mesure que celle-ci s'approche de l'extrémité.
