- Page 1 4S/5S Manuel 1.4 fr...
-
Page 2: Informations Générales
Informations générales 4S/5S Manuel Version: 1.4 fr, 10/2016, D2607.FR .01 Copyright © 2016 by d&b audiotechnik GmbH & Co. KG; Tous droits réservés. Conserver ce manuel dans un endroit sûr afin de pou‐ voir le consulter en cas de besoin. -
Page 3: Table Des Matières
2.3 Amplification................7 2.3.1 Presets disponibles..............7 2.4 Caractéristiques de dispersion........... 9 2.5 Spécifications techniques............10 Déclarations du fabricant..........12 3.1 Déclaration de conformité UE des enceintes (symbole CE).. 12 3.2 Déclaration de conformité WEEE..........12 d&b 4S/5S Manuel 1.4 fr... -
Page 4: Indications De Sécurité
0.5 m (1.5 ft) vis à vis des sup‐ ports magnétiques (disquettes, cassettes audio ou vidéo, cartes bancaires etc...) suffit à les protéger. En présence d'ordinateurs et de moniteurs vidéo, il peut être nécessaire d'observer une distance de 1 m (3 ft). d&b 4S/5S Manuel 1.4 fr... -
Page 5: Enceinte 4S/5S

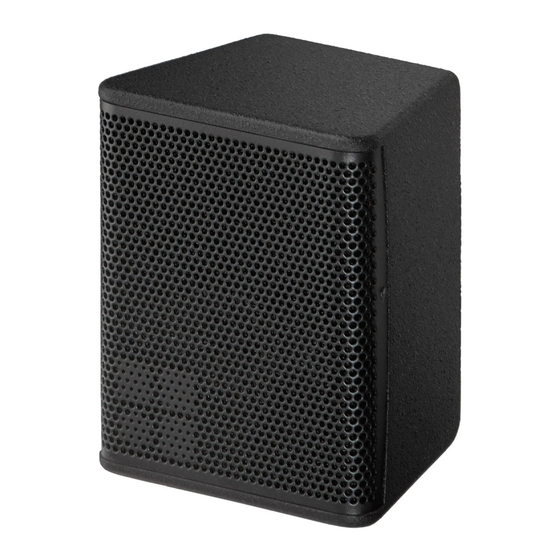

Enceinte 4S/5S 2.1 Description du produit Les enceintes 4S et 5S sont des enceintes 2 voies très légères, de conception passive et équipées de tweeters à dôme à forte disper‐ sion en montage coaxial. Le montage coaxial offre un modèle de dispersion symétrique dans le plan horizontal ou vertical et permet... -
Page 6: Connexions
Connexion par câble fixe Les enceintes 4S et 5S sont toutes accompagnées d'une plaque de protection [1] et d'un passe-fil en caoutchouc [2]. En intérieur, ces pièces peuvent servir à masquer la plaque de connexion (si néces‐ saire). Pour un usage sans protection en extérieur, la plaque de connexion doit être couverte. -
Page 7: Amplification
Afin d'obtenir des ajustements acoustiques, les fonctions CUT, HFA et CPL peuvent être sélectionnées. Circuit CUT Positionné en CUT, le niveau des basses fréquences est fortement réduit, ce qui permet d'associer l'enceinte avec des Sub Bass d&b en mode actif. d&b 4S/5S Manuel 1.4 fr... - Page 8 (0 à +5 dB). Celui-ci peut être réglé, dès lors que le système est utilisé en mode pleine bande sans caisson de grave. Fig. 7 : Correction de la réponse en fréquence du circuit CPL d&b 4S/5S Manuel 1.4 fr...
-
Page 9: Caractéristiques De Dispersion
égale (isobares) à –6 dB et –12 dB. Fig. 8 : Diagramme isobare horizontal Fig. 9 : Diagramme isobare vertical Fig. 10 : Diagramme isobare horizontal Fig. 11 : Diagramme isobare vertical d&b 4S/5S Manuel 1.4 fr... -
Page 10: Spécifications Techniques
115 dB avec D80 115 dB (Crête max. SPL / Signal test : bruit rose avec facteur de crête 4) Fig. 12 : Réponse en fréquence de la 4S, modes standard et CUT Enceinte 4S Impédance nominale 16 ohms Puissance admissible (Eff. / Crête 10 ms) 60/400 W Angle de dispersion nominal (hor. - Page 11 Option WR: connecteur de type Faston (2 x 6.3 mm,femelle) Brochage NL4 : 1+/1– Option WR: marron + / bleu – Poids 2.5 kg (5.5 lb) Fig. 15 : Dimensions de l'enceinte 5S en mm [pouces] d&b 4S/5S Manuel 1.4 fr...
-
Page 12: Déclarations Du Fabricant
Assurez-vous de vous débarrasser de ce produit selon la législation nationale ou les accords contractuels en vigueur. Pour plus d'infor‐ mations sur le recyclage de ce produit, contacter d&b audio‐ technik. WEEE-Reg.-Nr. DE: 13421928 d&b 4S/5S Manuel 1.4 fr... - Page 13 www.dbaudio.com...
