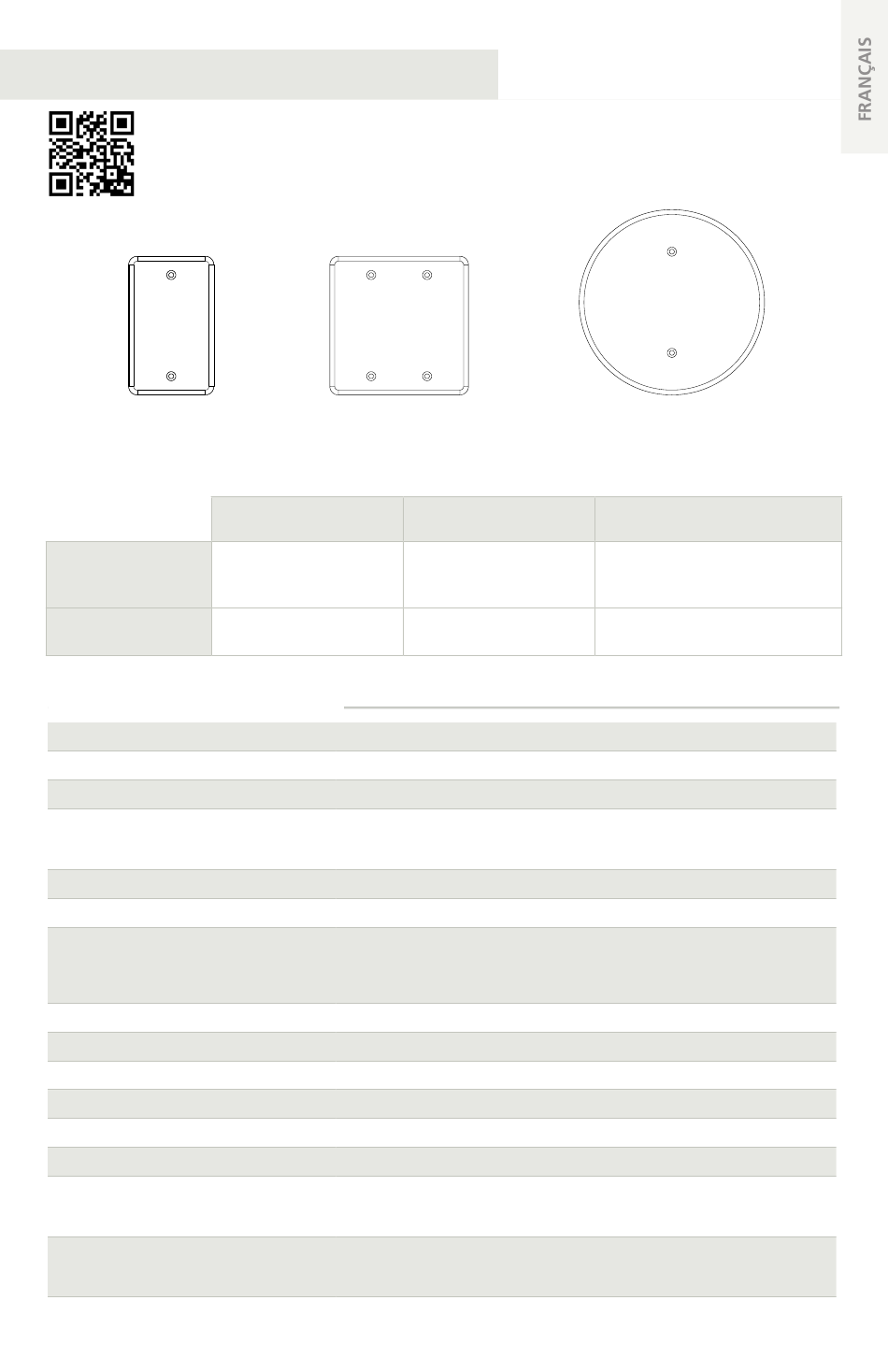

SIMPLE
MONTAGE EN SURFACE
ENCASTRÉ
SPÉCIFICATIONS TECHNIQUES
Technologie :
Fréquence émise :
Densité de puissance émise :
Tension d'alimentation :
La tension fournie doit être de type TBTS
uniquement
Fréquence secteur :
Consommation de courant :
Sortie
capacité de contact de relais (tension max.) :
capacité de contact de relais (courant max.) :
Puissance de commutation max. :
Calibre du fil :
Portée de détection :
Mode de détection :
Temps de maintien de sortie :
Plage de températures :
Poids :
Indice de protection
Certification :
75.5996.03 MS41 20210421
FORME CARRÉE
DE 12 CM (4,5 PO)
COMPATIBILITÉ DU BOÎTIER DE MONTAGE
SIMPLE
2 ¾" H × 3 ¼" W ×
⁄
" D
15
16
10BOX24SGSM
10ABOXSGSMS
coffret électrique simple
standard
2
capteur de mouvement à hyperfréquences
24,125 GHz
< 5 mW/cm
12 à 24 VCA ±10 %
12 à 24 VCC +30 % / -10 %
50 – 60 Hz
< 1,5 W
relais avec contact inverseur (sans tension)
60 VCC/125 VCA
1 A (résistif)
30W CC/60 VCA
26 – 22 AWG
10,1 à 60,9 cm (4 à 24 po) (réglable)
mouvement (bidirectionnel)
0,5 à 30 s
-20 à 55 °C (-4 à 131 °F)
158 g (0,34 lb)
IP55
*Appliquer de la silicone sur la base du boîtier du capteur pour atteindre un
indice de protection IP65 (voir page 4)*
Compatibilité électromagnétique (CEM) conformément à la norme 2004/108/CE
FCC : G9B-210161
IC : 4680A-210161
Les spécifications techniques sont susceptibles de changer sans préavis.
Toutes les valeurs sont mesurées dans des conditions spécifiques.
Actionneur sans contact en acier inoxydable à
portée réglable avec temps de maintien du relais
DOUBLE
4 ½" H × 4 ½" W ×
⁄
" D
15
16
10BOXDGSM
10BOX475SQSM
1
10BOX45SQSM
1
coffret électrique double, standard
10BOX45SQFM
1
2
MS41
FORME ARRONDIE
DE 15,24 CM (6 PO)
FORME ARRONDIE DE 15,24 CM (6 PO)
6" H × 6" W × 1" D
10BOX6RNDSM
2
coffret électrique simple standard
1. Un support d'adaptateur est requis.
2. Non fourni par BEA.
1
2
Page 1 sur 4
