Mécanisme relais libre de potentiel, 1 voie
￭
Raccorder le mécanisme de commutation (2) conformément au schéma de
raccordement (voir figure 1). Lors de cette opération, respecter les sections
transversales de conducteur pouvant être bloquées (voir figure 2).
￭
Si plusieurs disjoncteurs délivrent des tensions élevées à l'appareil ou à la
charge, coupler les disjoncteurs ou apposer une mise en garde, de manière à
garantir une déconnexion.
￭
Raccorder le poste auxiliaire bifilaire (3), le poste auxiliaire trifilaire (4) et le
bouton-poussoir avec contact normalement ouvert (5) en option.
Les boutons-poussoirs avec éclairage doivent disposer d'une borne N sépa-
rée.
￭
Monter le mécanisme de commutation dans le boîtier d'appareillage, les
bornes de raccordement doivent être en bas.
Ne pas enficher ou remplacer la garniture sous tension, sous peine de provo-
quer un dysfonctionnement.
￭
Monter le cadre et la garniture.
￭
Activer la tension secteur.
Actionner brièvement la bouton TEST (1) pour commuter la charge.
Réglage de la fonction de temporisation
Appuyer sur le bouton TEST (1) pendant plus de 4 secondes.
￭
La LED s'allume dans la couleur du temps réglé, voir tableau.
￭
Relâcher brièvement le bouton TEST (1) puis appuyer plusieurs fois jusqu'à ce
que la LED s'allume dans la couleur du temps réglé.
Le temps réglé est automatiquement enregistré après 30 secondes ou après
avoir appuyé sur le bouton TEST (1) pendant env. 4 secondes. Si la LED
s'éteint, l'enregistrement est réussi.
Couleur de la LED
vert
blanc
bleu
jaune
rouge
82406003
J0082406003

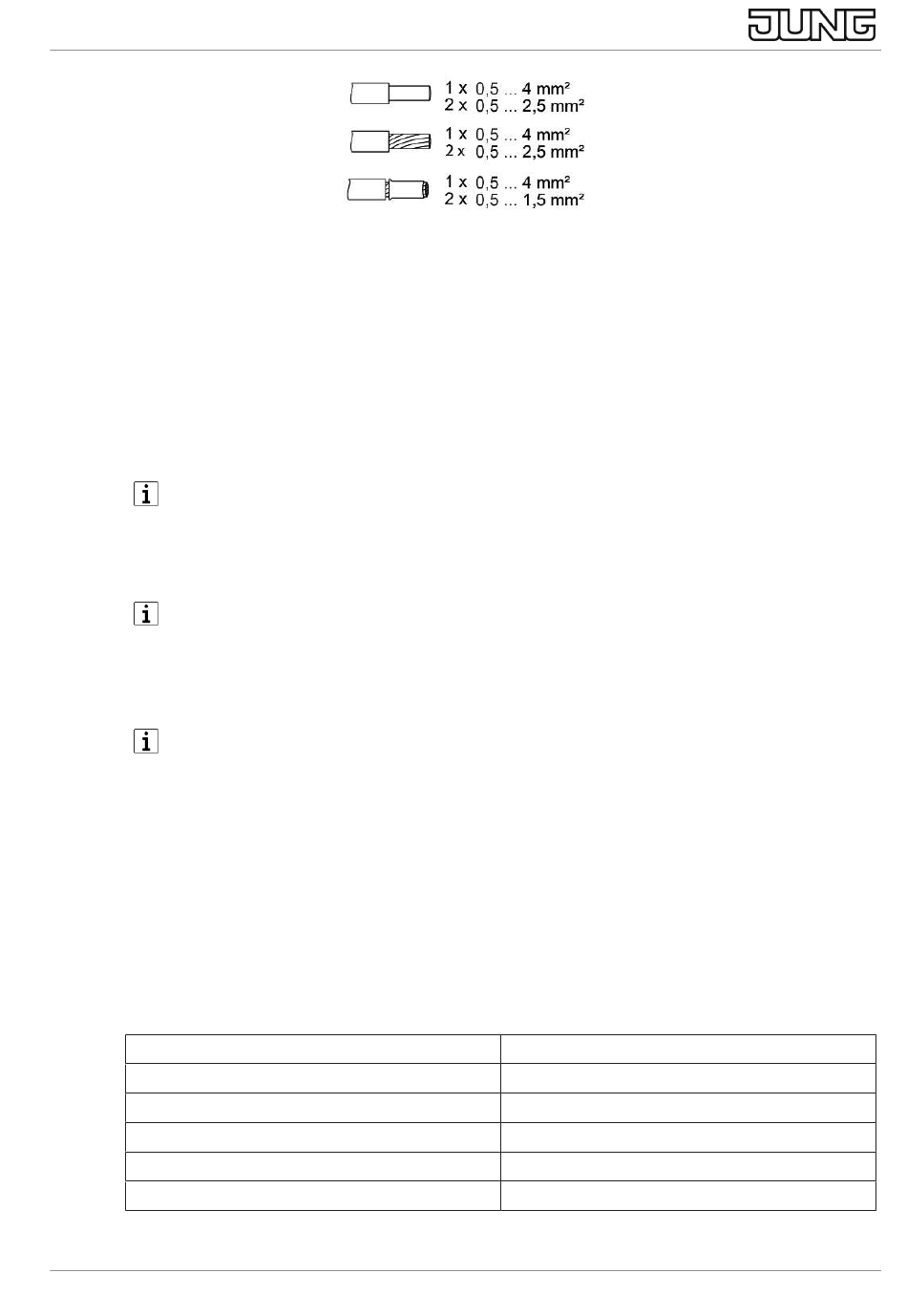

Image 2: Section de conducteur serrable
5 / 7
Temps réglé
Fonction Arrêt
1 minute
5 minutes
30 minutes
60 minutes
23.08.2022
