Groupe De Produits Treat-5, Clean-5 - HB-THERM M8095-FR Instructions De Montage

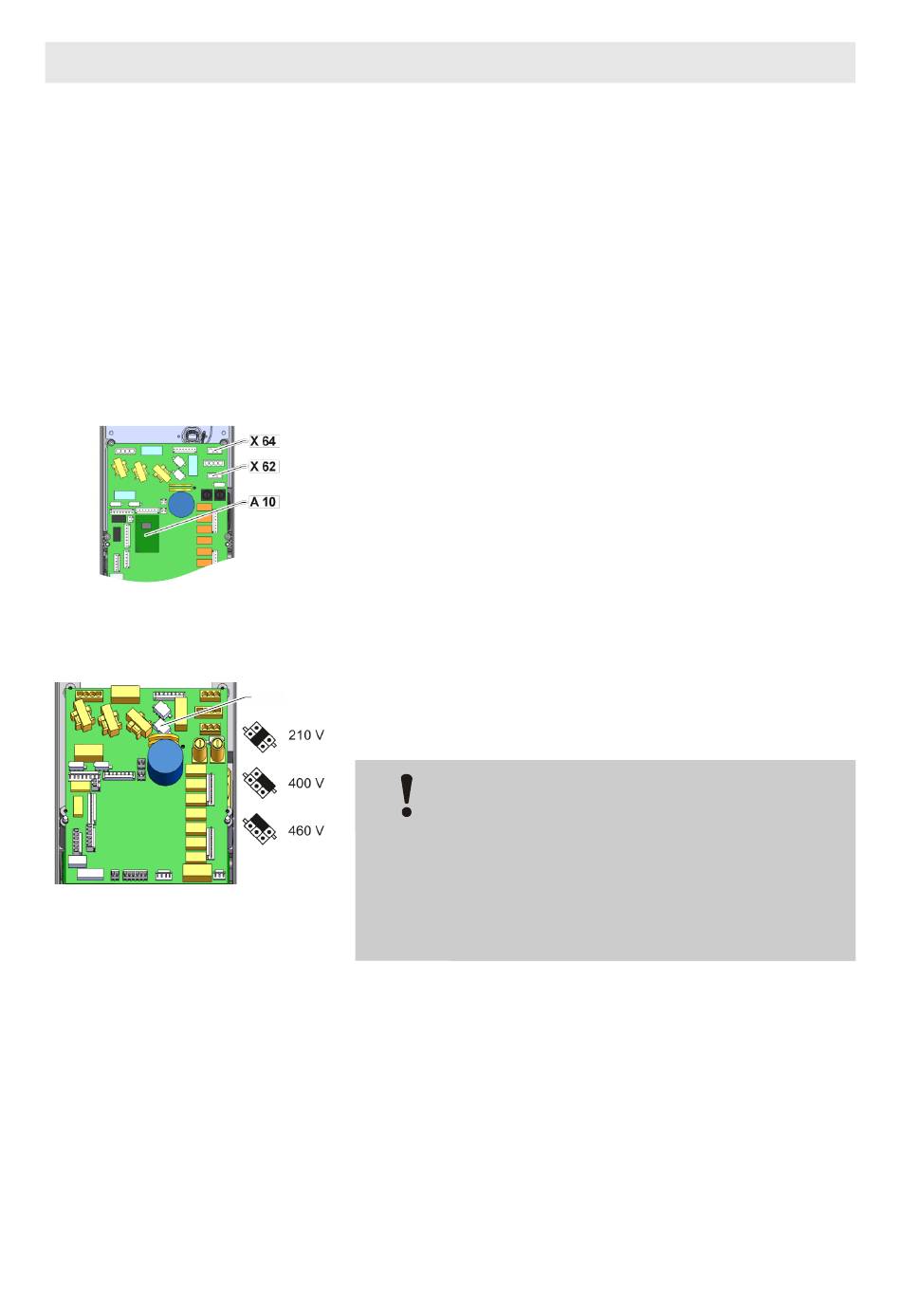

Fig. 14 : Avant rabattu vers le bas
Fig. 15: Présélection de tension GIF-51
M8095-FR 2020-09

Groupe de produits Treat-5, Clean-5

1. Mettre l'interrupteur principal hors circuit, débrancher la fiche
d'alimentation et vidanger l'appareil.
2. Desserrer et retirer les vis sur l'avant et rabattre l'avant vers le
bas.
3. Pour déposer la GIF-51 (4), procéder comme suit :

Défaire toutes les connexions enfichables.

Retirer les vis sur les côtés de la platine.

Débrancher la platine de mesure du niveau de remplissage
(A 10)
4. Pour monter la nouvelle platine de l'appareilGIF-51 (A 4),
procéder comme suit :

Enficher la platine de mesure de niveau de remplissage de la
nouvelle GIF-51.

Monter la nouvelle GIF-51 et la fixer avec les vis.

Raccorder toutes les connexions enfichables.

Brancher le câble de la pompe principale (X 62/X 64) :
 Tension secteur 200–220 V  Slot X 62 (triangle)
 Tension secteur 380–480 V  Slot X 64 (étoile)
5. Procéder à la présélection de la tension sur X 15 au moyen du
cavalier (N/ID T21608) :

Contrôler la tension de service indiquée ( Spécification
X 15
plaque signalétique).

Régler la présélection de la tension ( Fig. 15).
6. Relever l'avant et le fixer.
Instructions de montage M8095-FR
ATTENTION !
Danger en cas d'erreur de connexion !
Une présélection de tension ou des connexions
erronées peuvent provoquer un endommagement
de l'appareil
Par conséquent :
– Contrôler la présélection de la tension et les
connexions.
10/13
